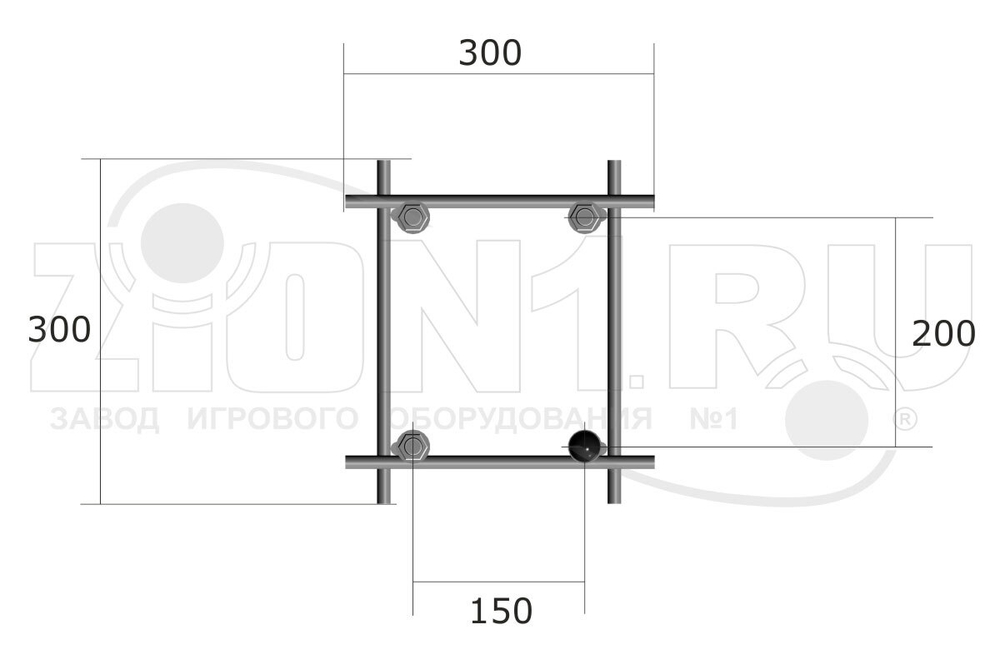

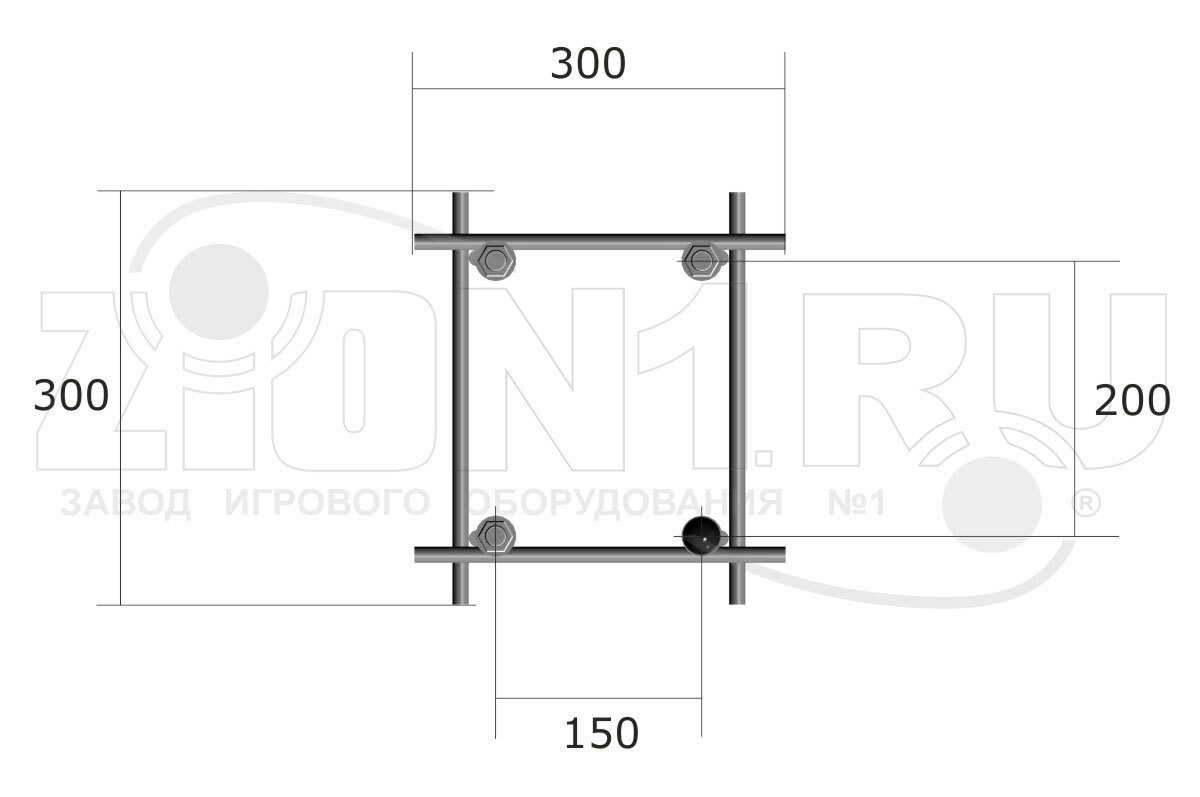

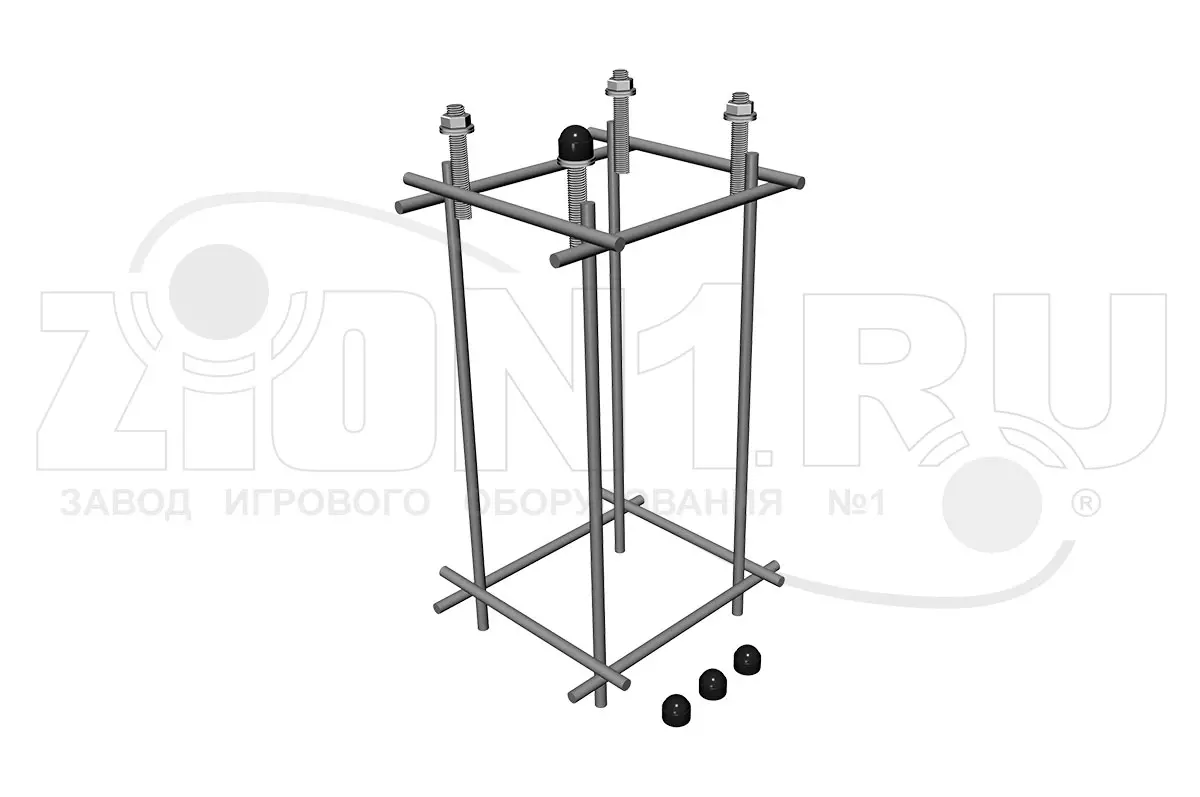

Закладная деталь для тренажера на 4 крепления устанавливается в тело бетонного основания. В верхней части вертикальных связей закладной детали вварены резьбы под гайку М16.
Установка тренажера осуществляется на готовое основание, с установленной закладной деталью, путем накручивания гаек на выпущенные из тела бетона резьбы. Количество точек крепления — 4 штуки.
Характеристики:
| Ед. изм. | шт |
| Длина | 300 |
| Ширина | 300 |
| Высота | 510 |
| Вес | 5 |
| Гарантия | 1 год |
Комплект поставки:
- Закладная деталь для тренажера на 4 крепления — 1 шт., в т.ч.:
- Закладная — 1 шт.
- Шайба усиленная М16 DIN9021 — 8 шт.
- Гайка М16 со стопорным нейлоновым кольцом низкая — 4 шт.
- Колпачок сферический на гайку М16 (LDPE) — 4 шт.
- Паспорт изделия.
Монтаж:
Закладная устанавливается в тело фундамента размером 500х500х500 мм, таким образом, чтобы резьба выступала над его поверхностью не более 30 мм. Поверхность фундамента должна быть выровнена по уровню для последующей установки на нее опорной пластины тренажера.
Материалы:
Стальной круг диаметром 12 мм, резьба оцинкованная D=16.
Покрытие:
Часть детали, устанавливаемая в бетон, без специального покрытия. Резьбы выпускаемые над фундаментом - горячее цинкование.
