W-5.5 Площадка для воркаута

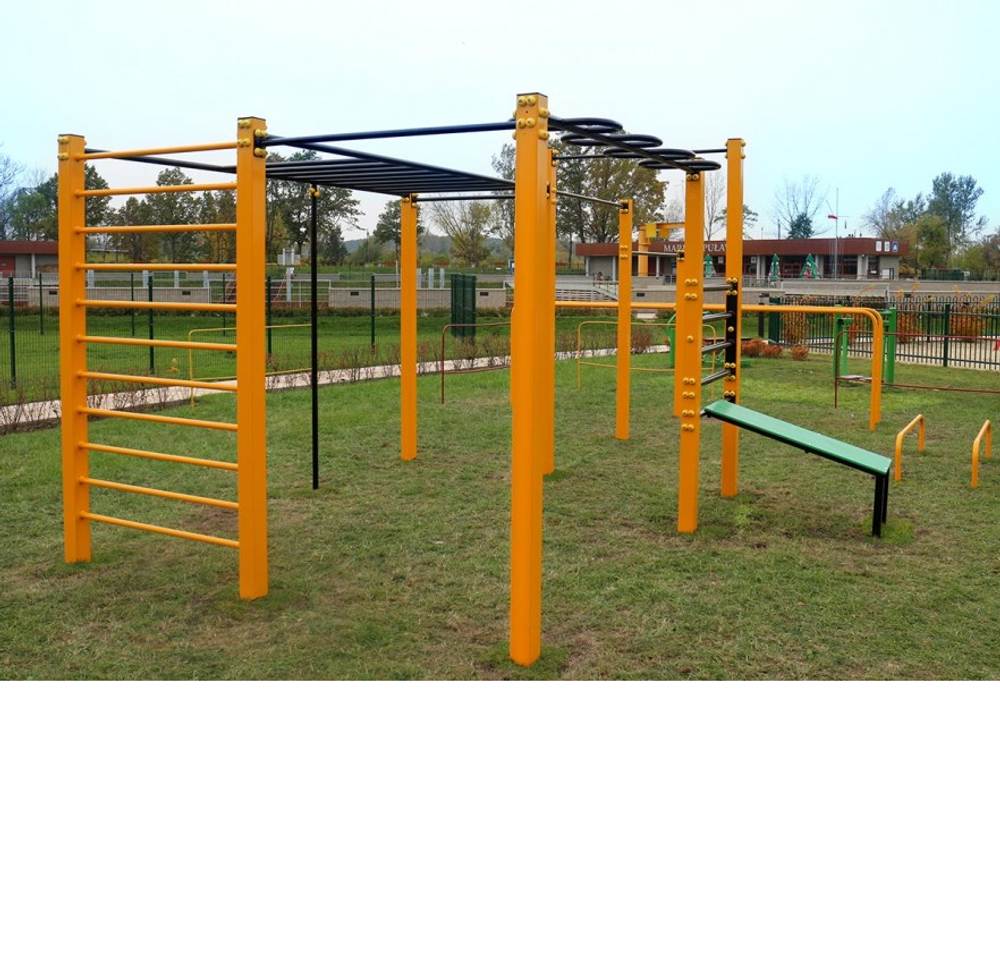

Комплекс для воркаута.

В состав комплекса входят:

1. Шведская стенка шириной не менее 90 см,
высотой не менее 220 см;

2. Рукоход длиной не менее 310 см, шириной
не менее 90 см, высотой не менее 220 см.

3. Рукоход «Змейка» длиной не менее
230 см, шириной не менее 60 см, высотой не менее
220 см;

4. Две перекладины из стального круга диаметром 28 мм шириной не менее 80 см, высотой не менее 220 см; 5. Три перекладины из стального круга диаметром 28 мм шириной не менее 110 см разной высоты: не менее 240 см, не менее 220 см и не менее 160 см; 6. Параллельные брусья из стальной трубы диаметром 42 мм: длина не менее 240 см, высота не менее 140 см, расстояние между брусьями не менее 50 см и не более 60 см; 7. Упоры для отжиманий из стальной трубы диаметром 42 мм: длина не менее 140 см, высота не менее 40 см, расстояние между упорами не менее 50 см и не более 60 см; 8. Шест для лазания из стальной трубы диаметром 42 мм высотой не менее 220 см; 9. Стойка для крепления каната для лазания высотой не менее 330 см; 10. Скамья для пресса из досок толщиной не менее 30 мм на стальном основании: длина не менее 130 см, ширина не менее 40 см.

Характеристики

Стальные опоры из профильной трубы 80х80мм, стенка 3мм. Перекладины турников - стальной круг 28мм. Труба брусьев - 42мм, стенка 2,8мм Соединения болтовые. Основание оборудования выполнено из трубы 80х80х3. Перекладины - Ф28мм, перекладины брусьев Ф42мм. Соединения болтовые и сварные. Все детали зачищены, заусенцы удалены, острые углы скруглены. Сварные швы должны быть гладкими (п. 4.3.10 ГОСТ Р 52169-2003), крепеж должен быть оцинкован, уголки должны быть закруглены (против травматизма).Наличие выступающих элементов оборудования с острыми концами или кромками категорически не допускается. ГОСТ Р 52169-2003 п.4.3.7. Углы и края любой доступной части оборудования должны быть закруглены. ГОСТ Р 52169-2003 п.4.3.11. Все торцы труб должны быть закрыты пластмассовыми заглушками. Все болтовые соединения закрыты безопасными пластиковыми колпачками, в т.ч. двухсоставными колпачками желтого цвета. Используемые болты М10 и М12, мебельные болты М6 или М8. Изделие устанавливается посредством бетонирования закладных элементов на глубину не менее 50 см.

Габариты

Габариты площадки, без учета зоны безопасности: 6,7х3,7 Габариты основного комплекса (без учета отдельностоящих брусьев и упоров для отжимания) не менее: ДШВ,мм 4690х3590х2300

Монтаж

Монтаж - бетонирование опор. Соединения - болтовые.
