Спортивный островок серия S модель 6.1

Многофункциональный комплекс с надёжной конструкцией подходит для круглогодичной эксплуатации на улице: на даче, в парке, на территории коттеджного посёлка.

Разборная конструкция выполнена из дерева, дополнена функциональными снарядами и модулями из прочных современных материалов.

Модель устанавливается методом бетонирования. Поверхность для монтажа предварительно необходимо подготовить: убрать насаждения, разровнять участок.

Игровой комплекс гармонично впишется в дачный или городской ландшафт. Модель рассчитана на пользователей от 6 лет – подойдёт и детям, и взрослым.

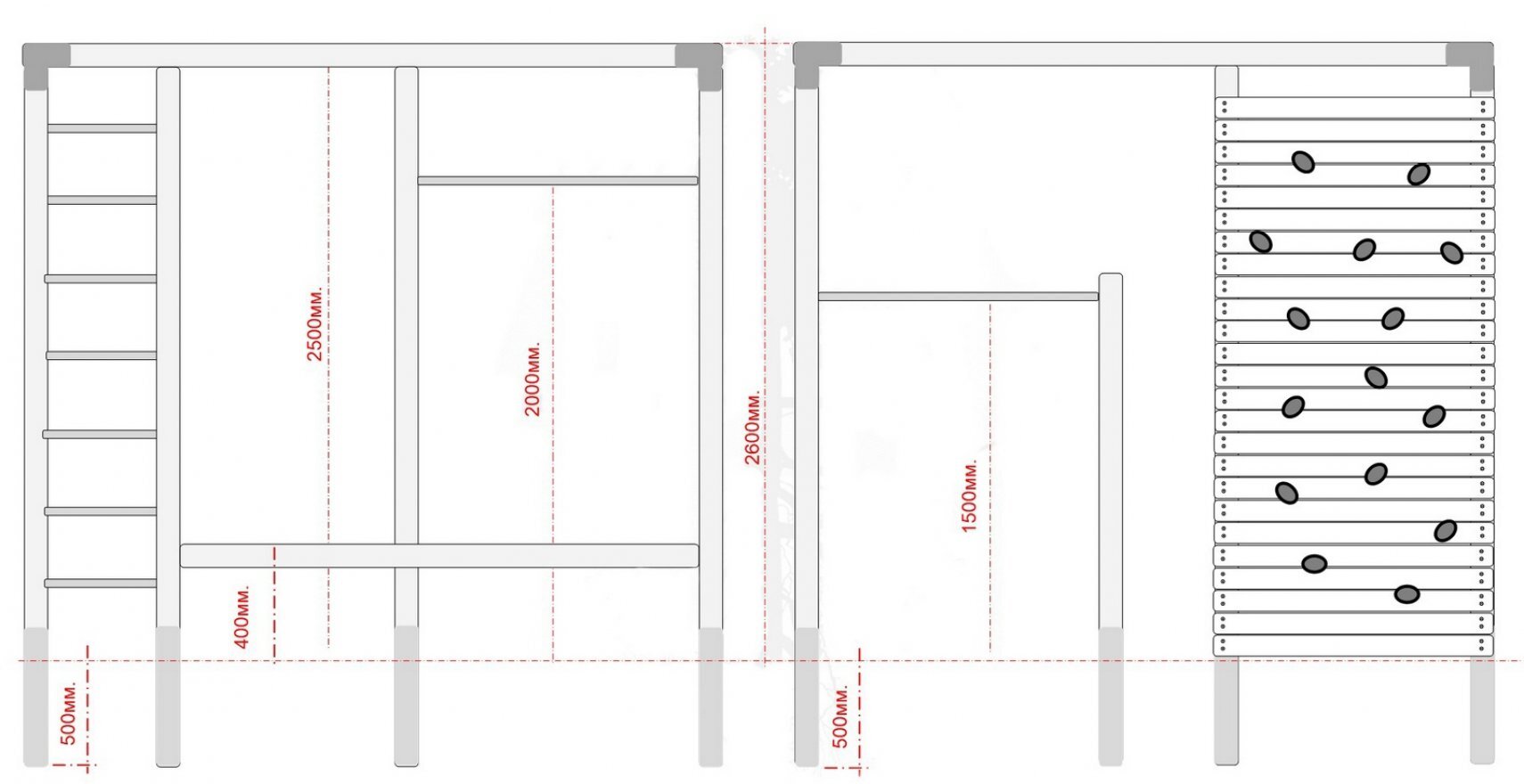

Габариты конструкции:4170х3060х2600 мм, S=12,8 м².

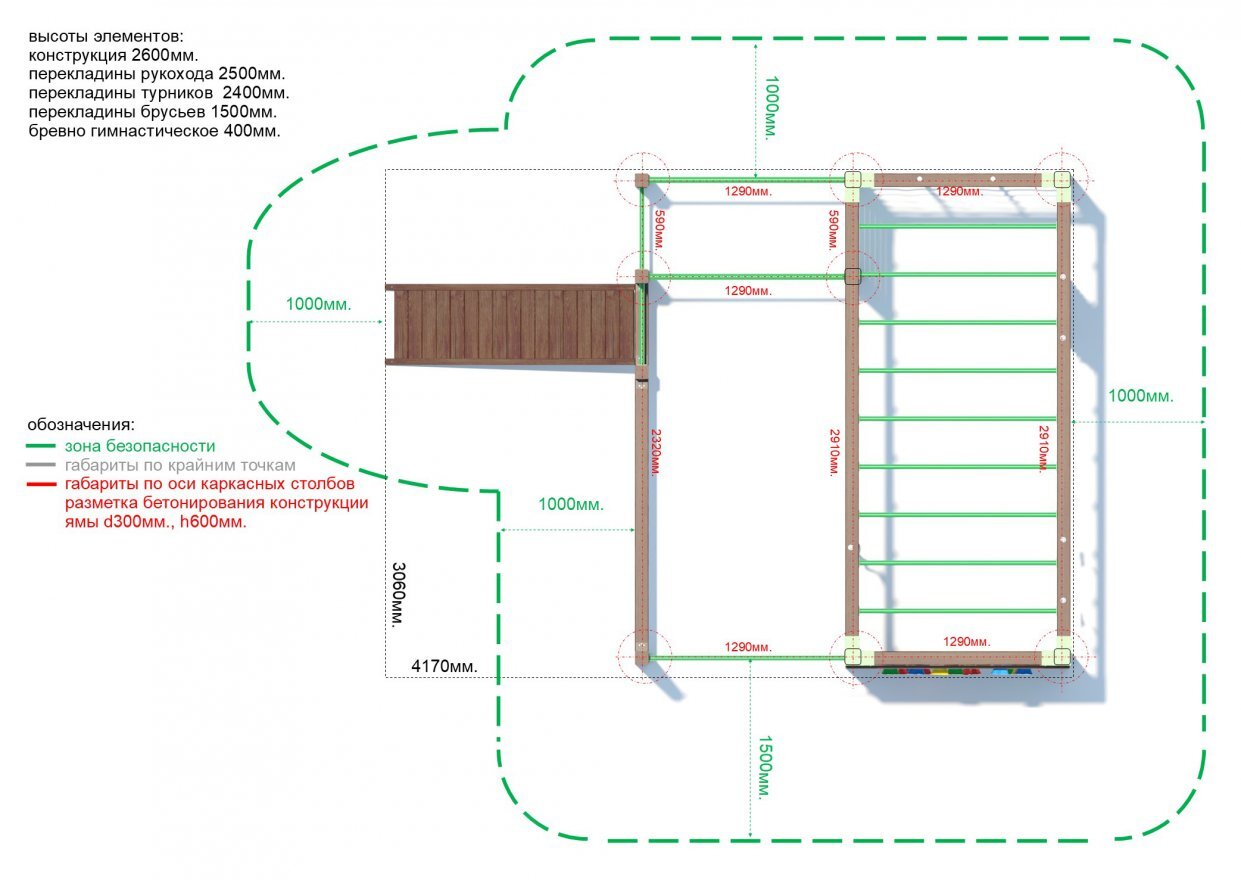

Габариты площадки для установки изделия с учётом зоны безопасности:6670х6060 мм, S=40/42 м².

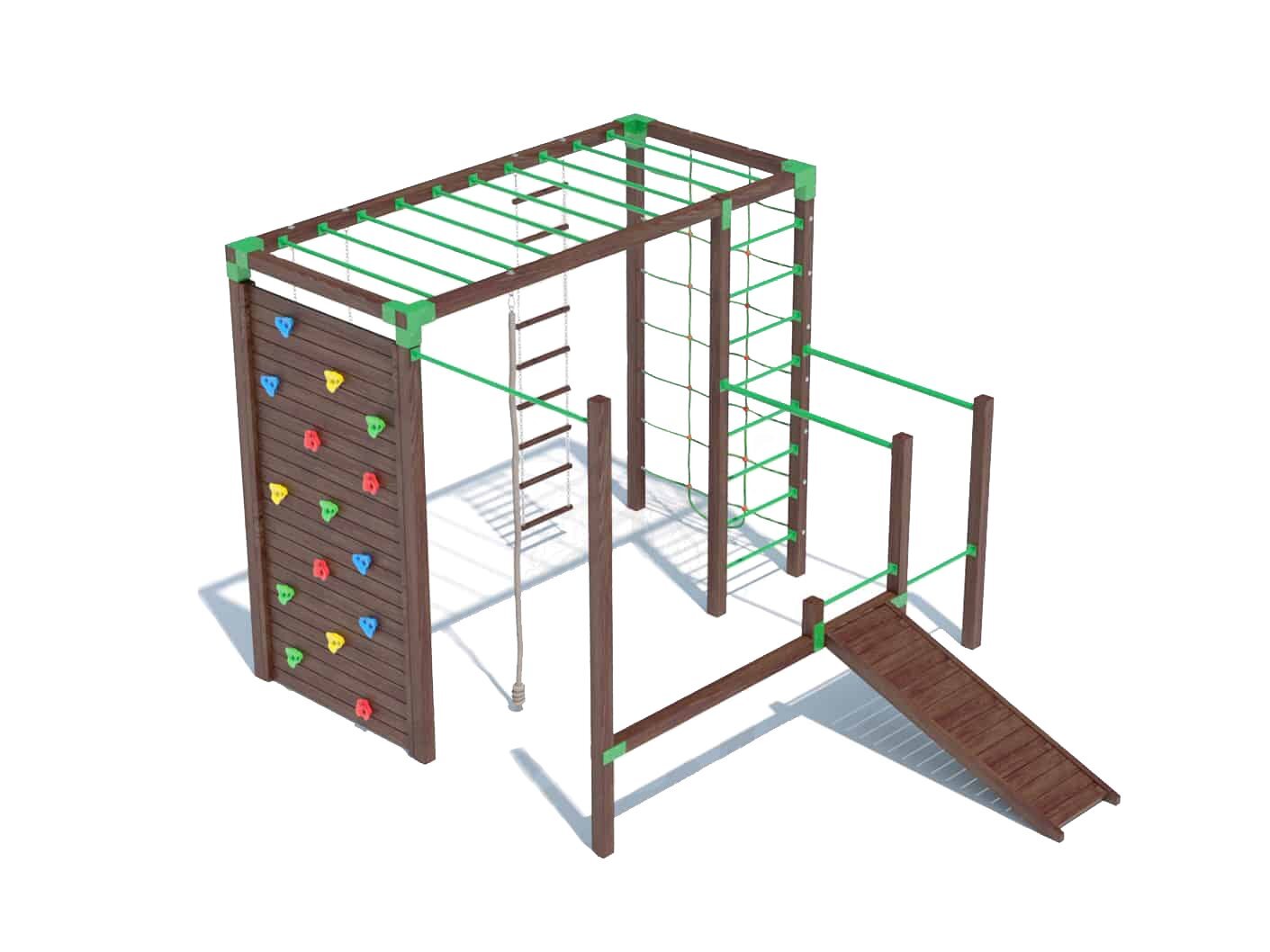

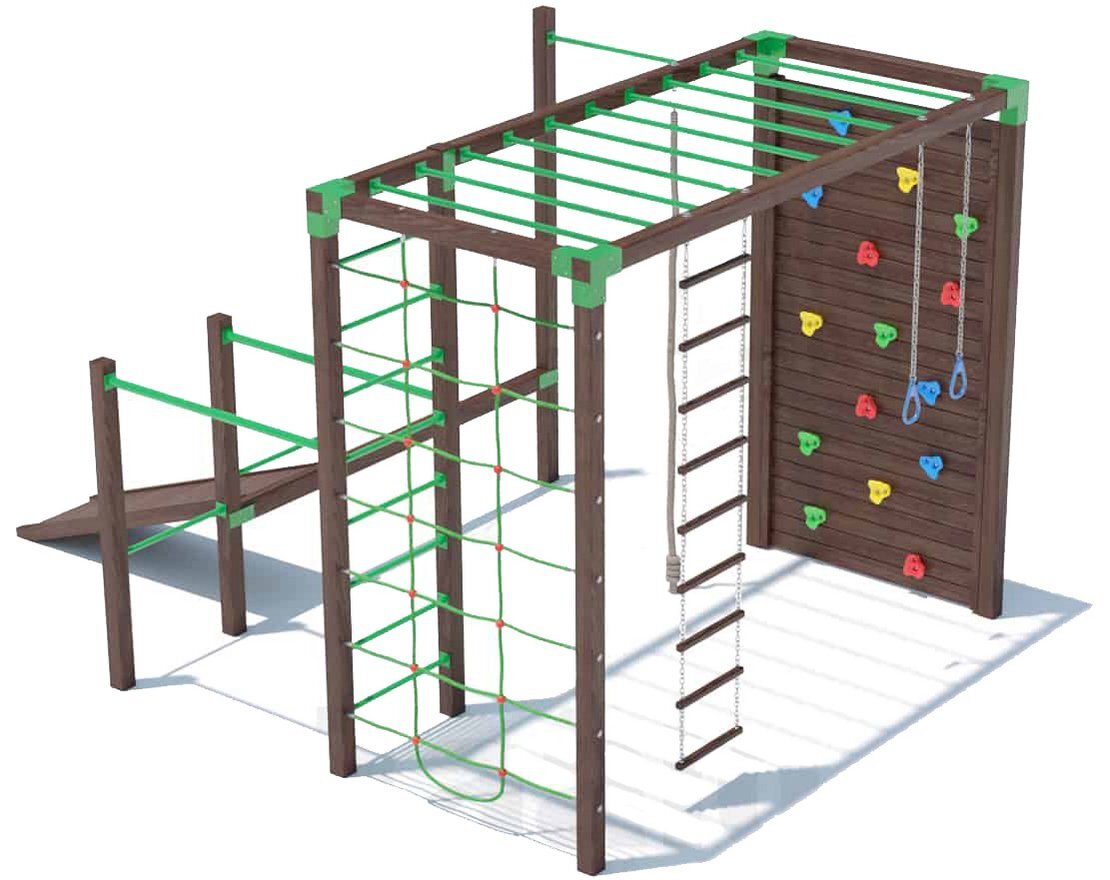

Игровой комплекс представляет собой каркас прямоугольной формы, изготовленный из бруса лиственницы. Опорные столбы имеют сечение 90х90 мм. Турник и брусья сделаны из металлических перекладин диаметром 32 мм.

Изделие поможет развить детям ловкость, силу, улучшить координацию движения.

В комплектацию комплекса входят:

• рукоход, 3000х1380х2600 мм, 1 комплект, металлические перекладины (9 шт) имеют сечение с диаметром 32 мм, длину 1200 мм, брус лиственницы сечением 90х90 мм;
• двусторонний скалодром, 1380х150х2400 мм, изготовлен из бруса лиственницы сечением 90х90 мм, планкен лиственницы сечением 90х20 мм, дополнен пластиковыми камнями (30 шт);
• канатная стенка, 1380х90х2600 мм – 1 комплект, брус лиственницы сечением 90х90 мм, армированный канат диаметром 16 мм;
• шведская стенка 680х90х2500 мм – 1 комплект, брус лиственницы сечением 90х90 мм, металлические перекладины диаметром 32 мм и длиной 500 мм, 7 шт;
• турник, 1380х90х2500 мм, 1 комплект, металлическая перекладина d32х1200 мм, брус лиственницы сечением 90х90 мм;
• брусья, 1380х680х1500 мм, 1 комплект, с металлическими перекладинами d32х1200 мм (2 шт), d32х500 мм (2 шт), брус лиственницы сечением 90х90 мм;
• гимнастическое бревно, 1600х90х400 мм, 1 комплект, брус лиственницы сечением 90х90 мм;
• наклонная доска для пресса, 1600х480х400 мм, брус лиственницы сечением 80х40 мм, планкен лиственницы сечением 90х20 мм;
• гимнастические кольца на цепях (1000 мм), 1 комплект;
• гимнастический канат, 2500 мм, 1 комплект;
• подвесная лестница, цепь 2000 мм, 1 комплект;
• стальные оцинкованные подвесы типа «D», 5 комплектов;
• крепежи из оцинкованной стали, 1 комплект.

Каркасом у канатной стенки, рукохода, шведской стенки, турника, брусьев, гимнастического бревна и других снарядов служат опорные столбы, выполненные из бруса лиственницы.

Информация для перевозки транспортной компанией:

• общий вес: 365 кг;
• общий объём: 0,75 м³;
• количество мест: 12 (самое длинное место – 3000 мм, самое широкое место – 300 мм, самое высокое место – 200 мм).

Материалы изготовления

Деревянные элементы спортивного комплекса выполнены из клеёного бруса, обработаны в два слоя защитным покрытием – маслом для террасной доски и восковой лазурью. Части деревянных деталей, погружаемых в бетон, закрывают мастикой.

Покрытие деревянной конструкции рекомендуется периодически обновлять.

Металлические перекладины диаметром 32 мм покрываются стойкой порошковой краской зелёного цвета. Надёжное соединение всех элементов конструкции обеспечивается за счёт использования качественных надёжных крепежей и подвесов из оцинкованной стали.

Единовременная нагрузка на конструкцию – 500 кг. Единовременная нагрузка на отдельные спортивные снаряды и элементы конструкции (турник, брусья, шведская стенка и другие) – 150 кг.

Подготовительные работы и сборка

Перед монтажом игрового комплекса необходимо сначала подготовить площадку – место установки конструкции. На ней не должно быть посторонних предметов, построек, мусора, зелёных насаждений, впадин и неровностей.

Габариты площадки с учётом зоны безопасности: 6670х6060 мм, площадь площадки S=40,42 м².

Важно!Запрещено монтировать комплекс на болотистой местности, береговой линии водоёмов, рядом с оврагами, обрывами – в местах с повышенным риском образования провалов в грунте.

Для установки подойдут такие типы оснований, как:

• естественный грунт средней плотности (Pd≥1,2г/см³),
• готовое асфальтобетонное покрытие,
• газон, располагаемый на дренажном основании.

Каркасные столбы конструкции бетонируются.

Игровой комплекс можно собрать самостоятельно по прилагаемой инструкции или заказать сборочно-монтажные работы под ключ у нас.

Для самостоятельной сборки понадобятся: лестница-стремянка, измерительная рулетка, карандаш, киянка, уровень, шуруповерт, сверло d=4 мм, сверло или перо d=10 мм, набор бит с насадками «TORX» и «шестигранник», набор гаечных ключей. При установке на бетонное основание понадобится перфоратор для сверления отверстий, материалы и оборудование для бетонирования.
