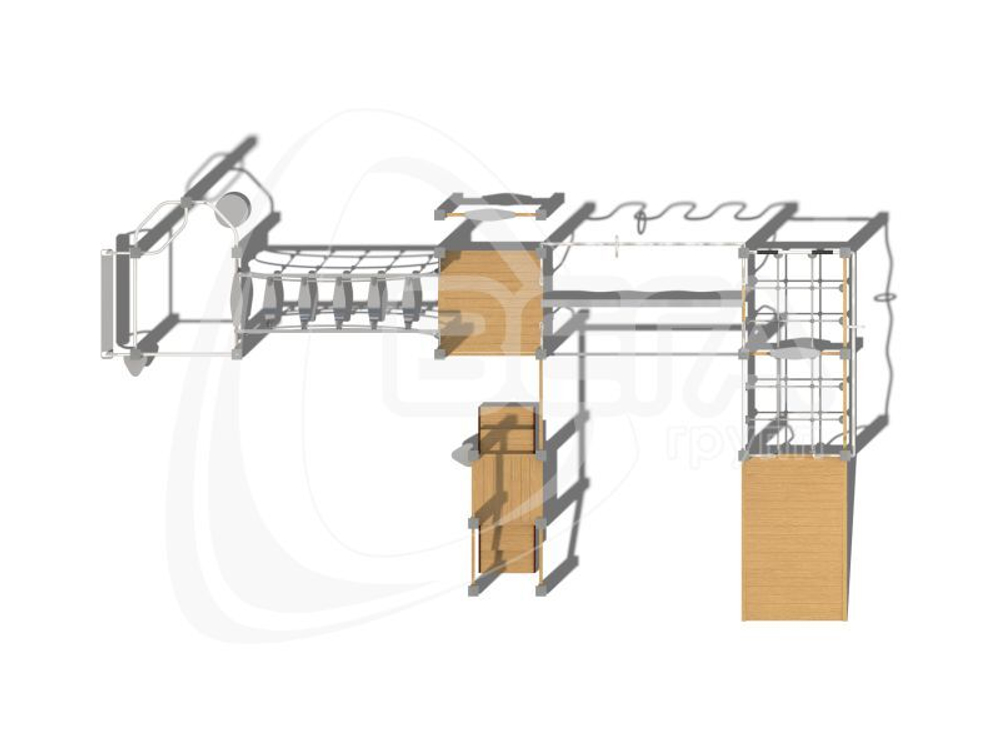

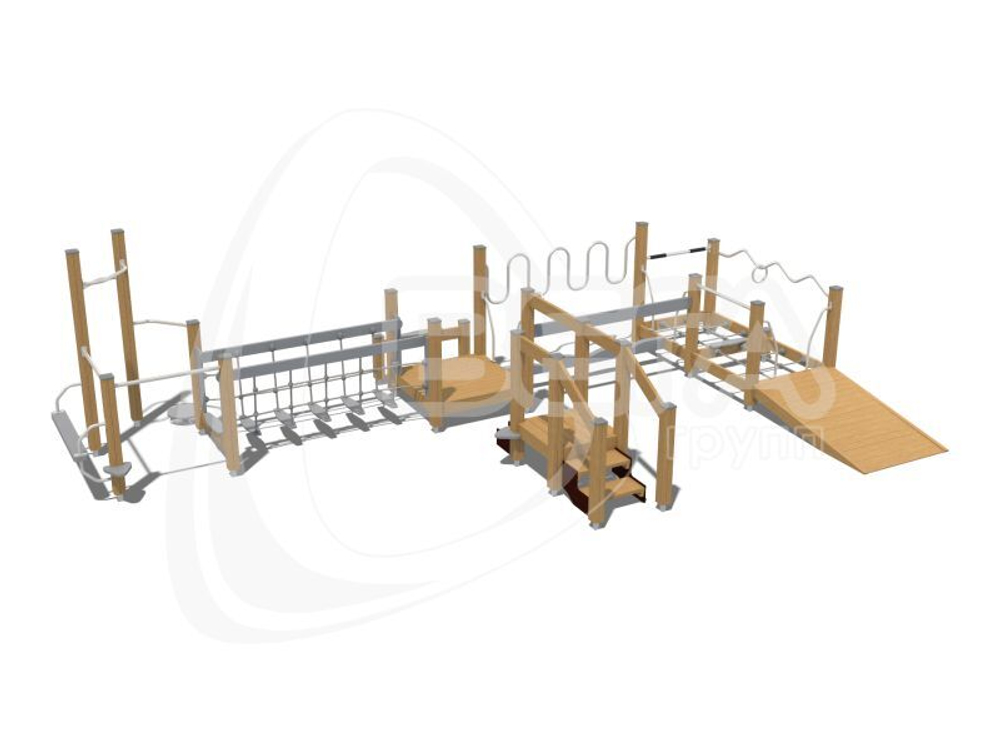

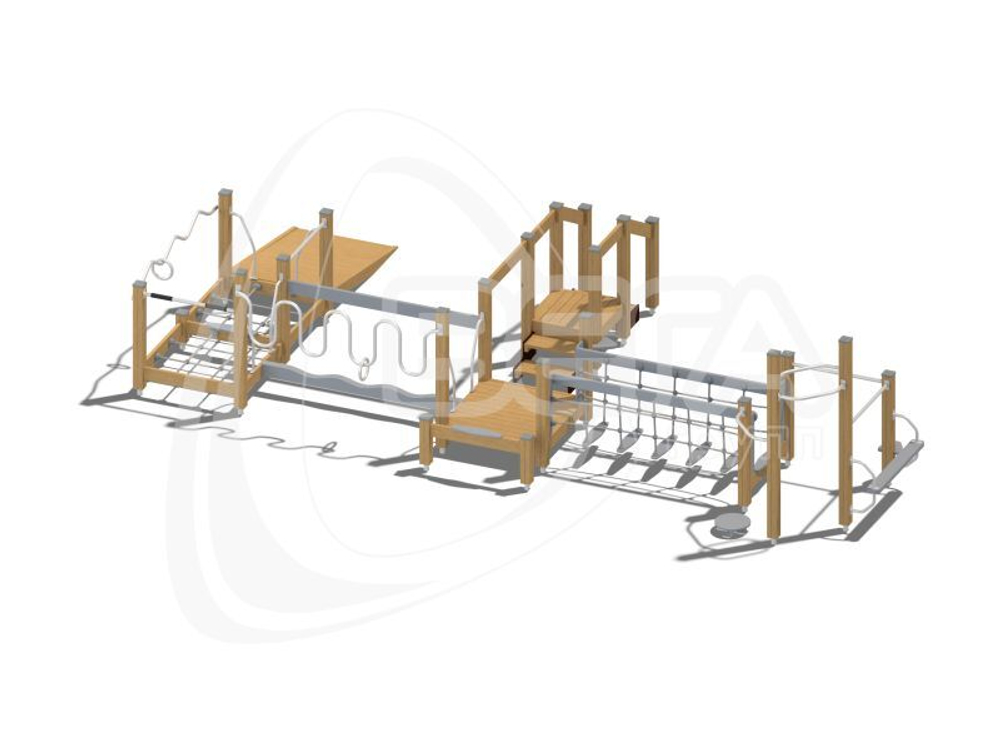

Спортивный комплекс оборудован деревянными площадками, лестницами, подвесным канатным мостиком на 2600 мм, брусом “Волна” с перемычкой “Змейка”, пандусом, двумя канатными сетками с перемычкой “Волна”, перекладинами и перемычками. Оснащен лавочками, сидушками, элементом “Твист”. Выполнен с использованием деревянного каркаса (столбы) на металлических опорных закладных.
Постоянное движение – естественное состояние любого ребенка. Спортивный комплекс - это именно то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время. Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.
- Деревянный каркас состоит из столбов (клееный брус) размером 120x120 мм длиной 350 мм (1 шт.), длиной 550 мм (2 шт), длиной 1150 мм (2 шт), длиной 1250 мм (5 шт), длиной 1350 мм (4 шт), длиной 1550 мм (5 шт), длиной 1750 мм (2 шт), длиной 2350 мм (2 шт). Со всех сторон столба выполнен технологический паз, а сверху - металлические заглушки. Столбы крепятся с помощью опорных закладных деталей под стойки (23 шт.).
- Опорные закладные под стойки представляют собой цельнометаллическую конструкцию из стальных труб диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм, из арматуры длиной не менее 200 мм, диаметром не менее 8 мм и площадки из стального листа толщиной не менее 5 мм. Монтаж конструкции выполняется методом бетонирования.
- Брус “Волна” изготовлен размером 120х120 мм длиной 2400 мм (1 шт.). Поручень для бруса выполнен из доски с пазом 40х130х2320 мм (1 шт.).
- Пандус для подъёма к канатным сеткам выполнен из двух деревянных упоров (брус) размером 100х130х1965 мм с пазом и вырезом под доску и настила из досок 40х90х1180 мм (20 шт.).
- Перемычка “Волна” длиной 2500 мм с изгибом в 190 мм, перемычка “Змейка” длиной 2500 мм с изгибом в 620 мм выполнены из металлической трубы диаметром не менее 42,3 мм, толщиной не менее 2,8 мм.
- Канатный подвесной мостик выполнен из двух канатных сеток 690х2430 мм, досок-перил 40х130х2600 мм (2 шт.) и шести ступенек 200х750 мм из влагостойкой ламинированной фанеры FOF толщиной не менее 18 мм. Кромки фанеры закруглены и шлифованы.
- Канатные сетки 1180х1180 мм (2 шт.), мостик изготавливаются из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии. Крепление канатных сеток выполняется к доскам под канатную сетку размером 40х130х1100 мм (7 шт.).
- Перекладина изогнутая 550х550 мм (3 шт.), перемычка 1100 мм (4 шт.), поручень вертикальный 710х300 мм (6 шт.), упор угловой 300х300 мм (4 шт.) выполнены из металлической трубы диаметром не менее 33,5 мм, толщиной не менее 3,2 мм.
- Площадка 1200 мм выполнена из опорных досок основания размером 40х140х1100 мм (4 шт.) и досок настила 40х90х1180 мм (12 шт.).
- Площадка 850 мм выполнена из опорных досок основания размером 40х140х730 мм (4 шт.), досок настила 40х90х810 мм (7 шт.) и перил 40х130х730 мм. Лестница площадки (2 шт.) выполнена из тетивы (по 2 шт.), ступенек (по 2 шт.) и перил из скошенной доски 40х130х832 мм. Каждая ступенька изготовлена из трех досок 40х90х690 мм. Лестница на уровне земли фиксируется с помощью специальных закладных деталей (по 2 шт.).
- Лавочка (1 шт.) выполнена из доски 40х130 мм длиной 1300 мм.
- Платформа сидушки 200х750 мм (2 шт.), декоративное кольцо для перемычек (2 шт.) изготовлены из влагостойкой ламинированной фанеры FOF толщиной не менее 18 мм. Кромки фанеры закруглены и шлифованы.
- Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
- Все изображения печатаются износостойкими красками на UV-принтере с нанесением стилистического изображения и покрытием дополнительным финишным слоем защитного антивандального двухкомпонентного лака, который образует прочную износостойкую пленку. Готовое покрытие химически инертно, не токсично, гипоаллергенно, устойчиво к трению, царапинам, к воздействию агрессивной среды; не имеет запаха. Изображения чёткие, с глянцем, не портятся при воздействии солнечных лучей, влаги, пара, при низких и высоких температурах. Антивандальное покрытие моется, позволяет легко удалять краску, граффити, клей от объявлений. Покрытие не оказывает негативного воздействия на свойства и характеристики обработанного материала, соответствует санитарным, экологическим нормам и пожаробезопасно.
- Металлические элементы подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку краев.
- Все деревянные детали (столбы, доски) изготавливаются из хвойных пород дерева. Доски проходят процесс камерной сушки, рейсмусования. Для формирования столбов 120х120 мм склеиваются три доски под высоким давлением на прессе. После финишной сушки проходят калибровку и профилирование с целью получения точных геометрических форм профиля. Со всех сторон столба выполняется технологический паз для уменьшения внутреннего напряжения, равномерного выделения влаги, снижения вероятности растрескивания древесины в процессе усадки/ деформации, для безопасного крепления различных панелей, элементов. Детали пропитаны современными составами в 2 слоя и обработаны двумя слоями финишного лака, которые обеспечивают как образование лаковой пленки на поверхности, так и защиту древесины от влаги, перепадов температуры, плесени и насекомых, препятствуют выцветанию и структурному разрушению.
- На комплексе установлена идентификационная табличка.
Условия монтажа

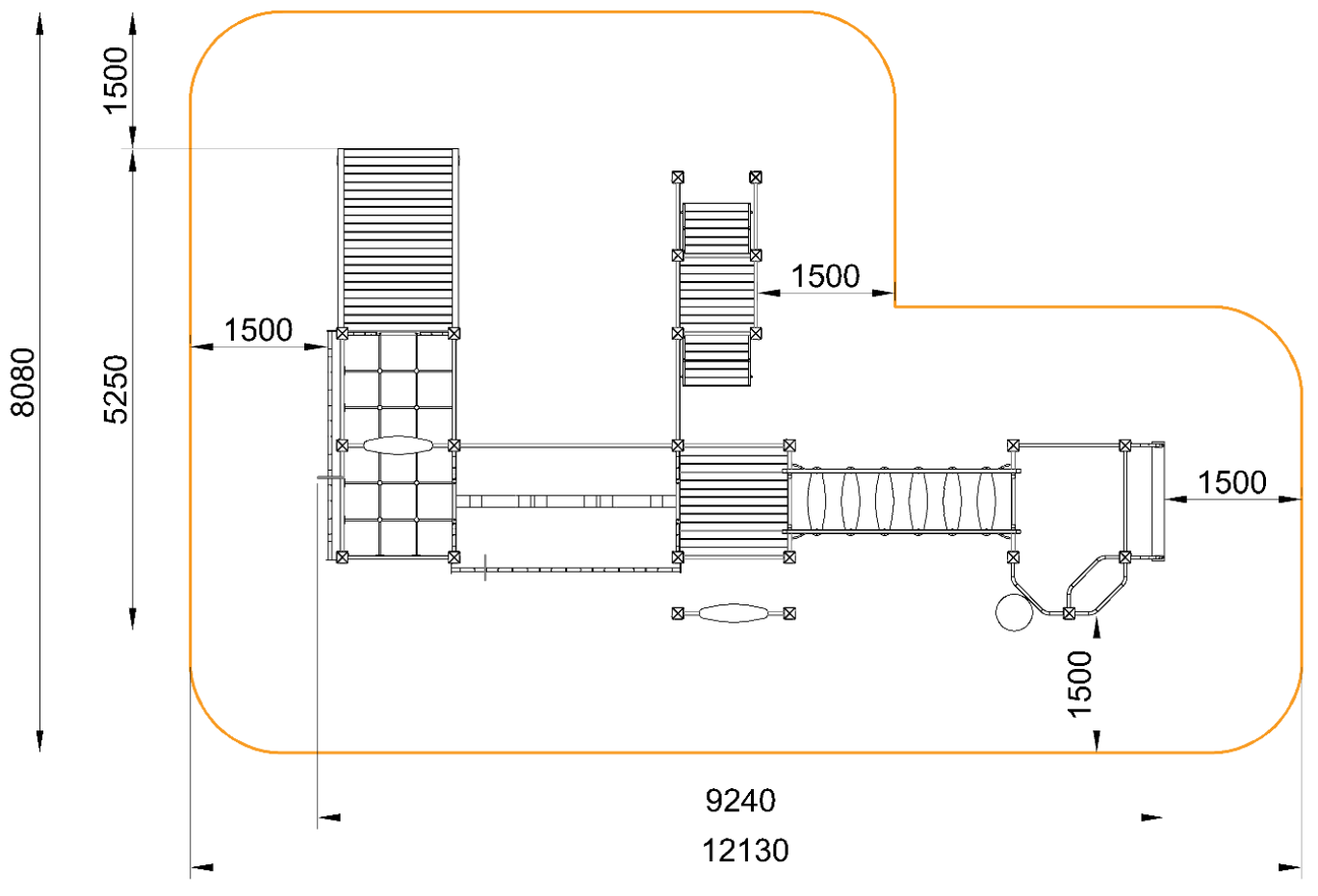

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований), в соответствии с требованиями завода-изготовителя. При монтаже и бетонировке стоек из деревянного бруса расстояние от финишного покрытия до нижней точки бруса при вертикальном расположении стойки должно быть не более 50 мм, а при наклонном расположении стоек - не более 70 мм. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.
* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
