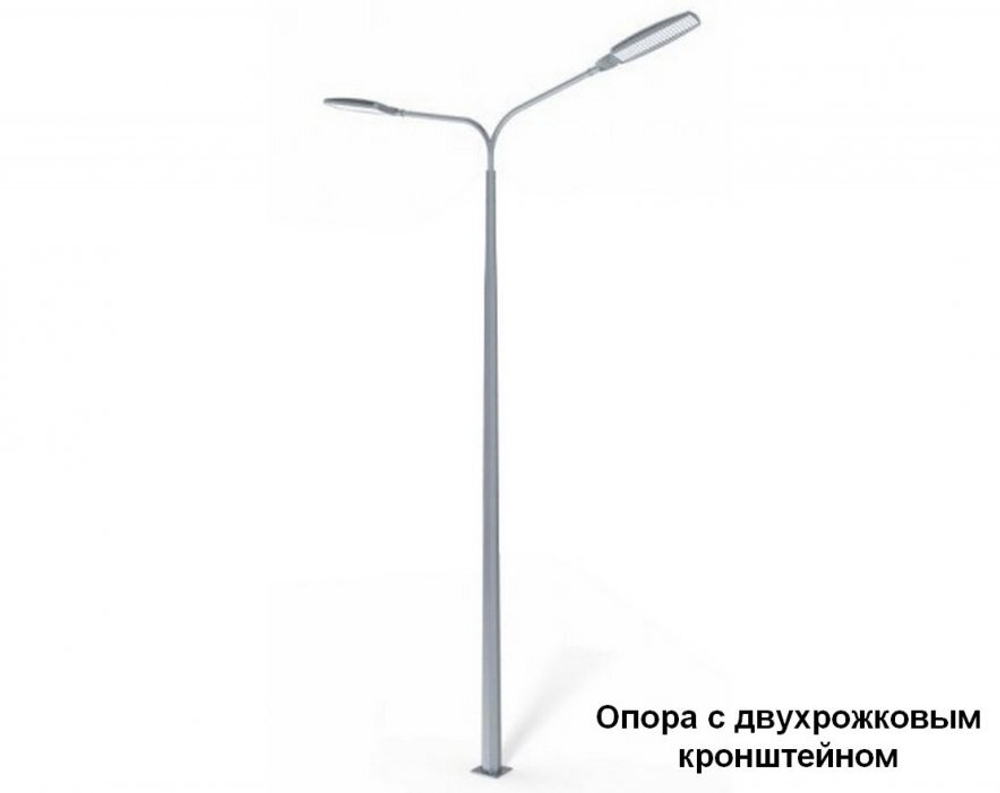

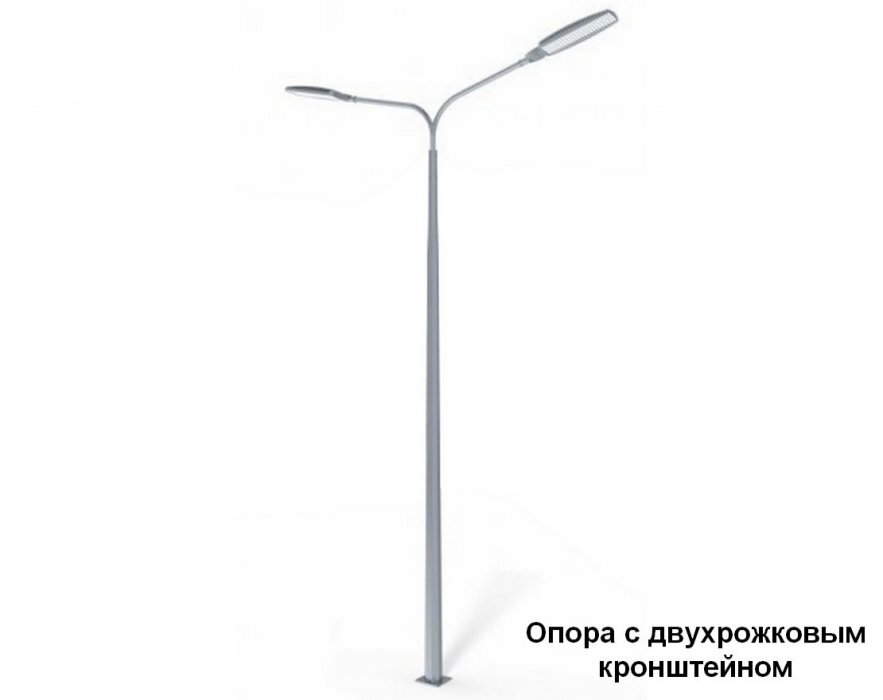

Несиловая граненая опора 12 метров с двумя светильниками (комплект)

в комплект входит:

1. Несиловая опора граненная коническая (ОГК 10) (1 шт.)
2. Закладная деталь 2,5 метра к ОГК (1 шт.) Н130195
3. К2-2,0-2,0 Кронштейн консольный двухрожковый К2К 2-2 (а) горячий цинк (1 шт.) Н130186
4. Светильник: LP-STREET F100-2П-OS 100 Вт (2 шт.) Н105615

Несиловые опоры освещения используются для организации освещения любых открытых объектов, например, дорог, улиц, набережных, спортивных площадок, промышленных и административных территорий, частных владений.

Несиловые опоры используются только в линиях с подземным проводом питающего кабеля. Использование опор для подвеса проводов СИП не допускается.

Покрытие:

Опоры имеются антикоррозийное покрытие методом горячего цинковая, толщиной от 40 до 200 мкм, согласно ГОСТ 9.307-89. Применения данной технологии обеспечивает длительную эксплуатацию конструкции. Возможно дополнительное покрытие лакокрасочными материалами.

Горячее цинкование гарантирует коррозийную стойкость до 50 лет.

Установка:

Монтаж опор обычно производится путем фиксации нижней части конструкции в грунте с помощью бетона.

Фланцевые опоры присоединяются шпильками к металлическому элементу фундамента, который предварительно бетонируется в грунт. Способ подвода питающего кабеля - внутренний: 02(базовое исполнение), 05(увеличивает массу опоры на 5кг).

Кабель к светильникам подводится через полный ствол. В нижней части ствол размещается ревизионный люк, в котором находятся автоматы и распределительные коробки.

Описание:

Изготавливаются из листовой стали, методом гибки, с одним продольным сварным швом. Толщина листового проката варьируется в зависимости от конкретной маркировки изделия.

Рекомендуемая мощность светильника 100 Вт.

• ОГК-10,0 (70/155)
• ОГК-10,0 (68/166)

H - высота опоры

Dн - диаметр в нижней части опоры

Dв - диаметр в верхней части опоры

A - габаритный размер фланца

Б - межосевое расстояние крепежных деталей во фланце

БК - боковые косынки
