Игровой комплекс серия M модель 1

Цвета привезённых снарядов зависят от наличия на складе. Могут отличаться от представленных на изображении.

Для сборки спортивно-игрового комплекса используют деревянные детали из сибирской лиственницы. Его заказывают для установки в общественных местах (парках, дворах), на территории детских садов, на дачных участках. Комплекс создаёт пространство для активных игр больших компаний детей.

Возраст пользователей – 3-14 лет . На комплексе можно играть со сверстниками, изучать специальные панели для развития логики, проводить лёгкие тренировки на укрепление всех мышц.

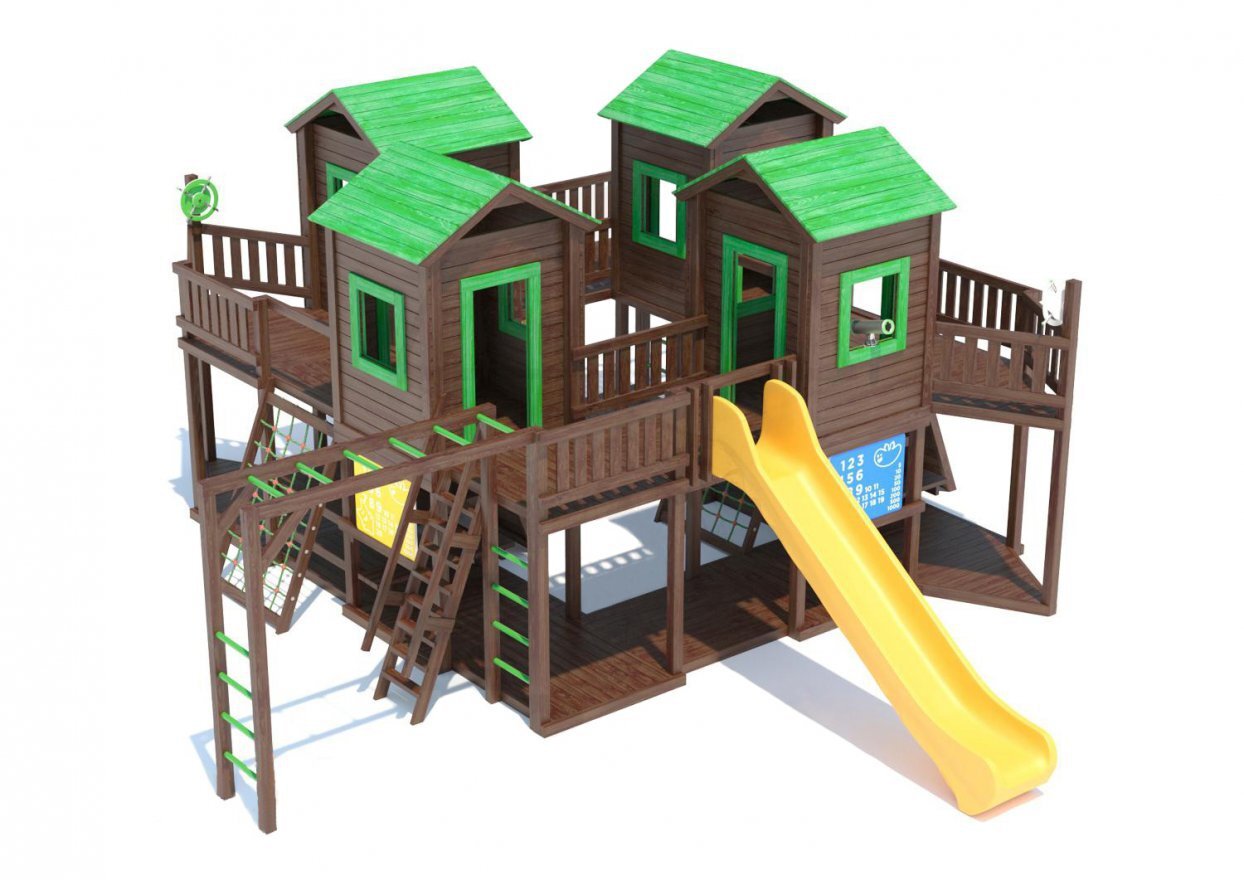

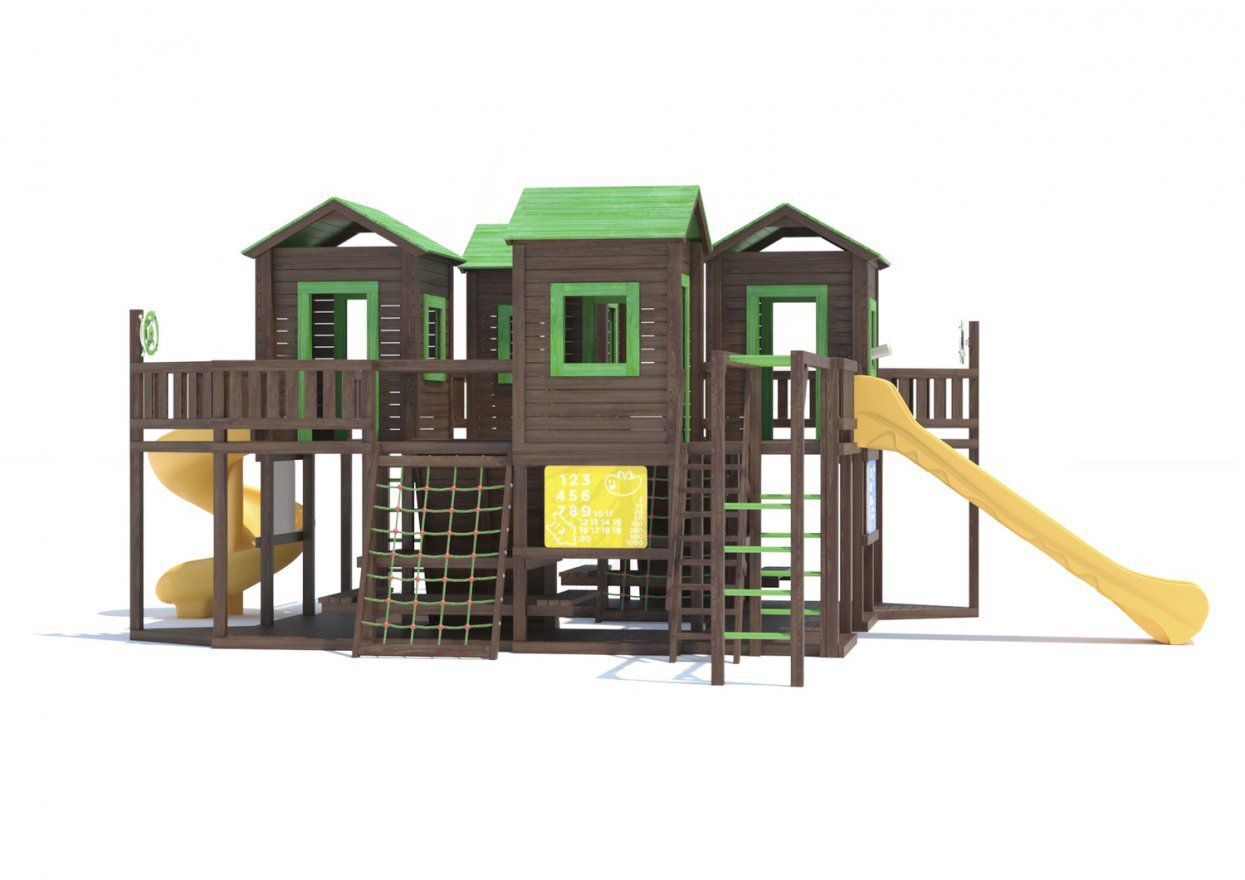

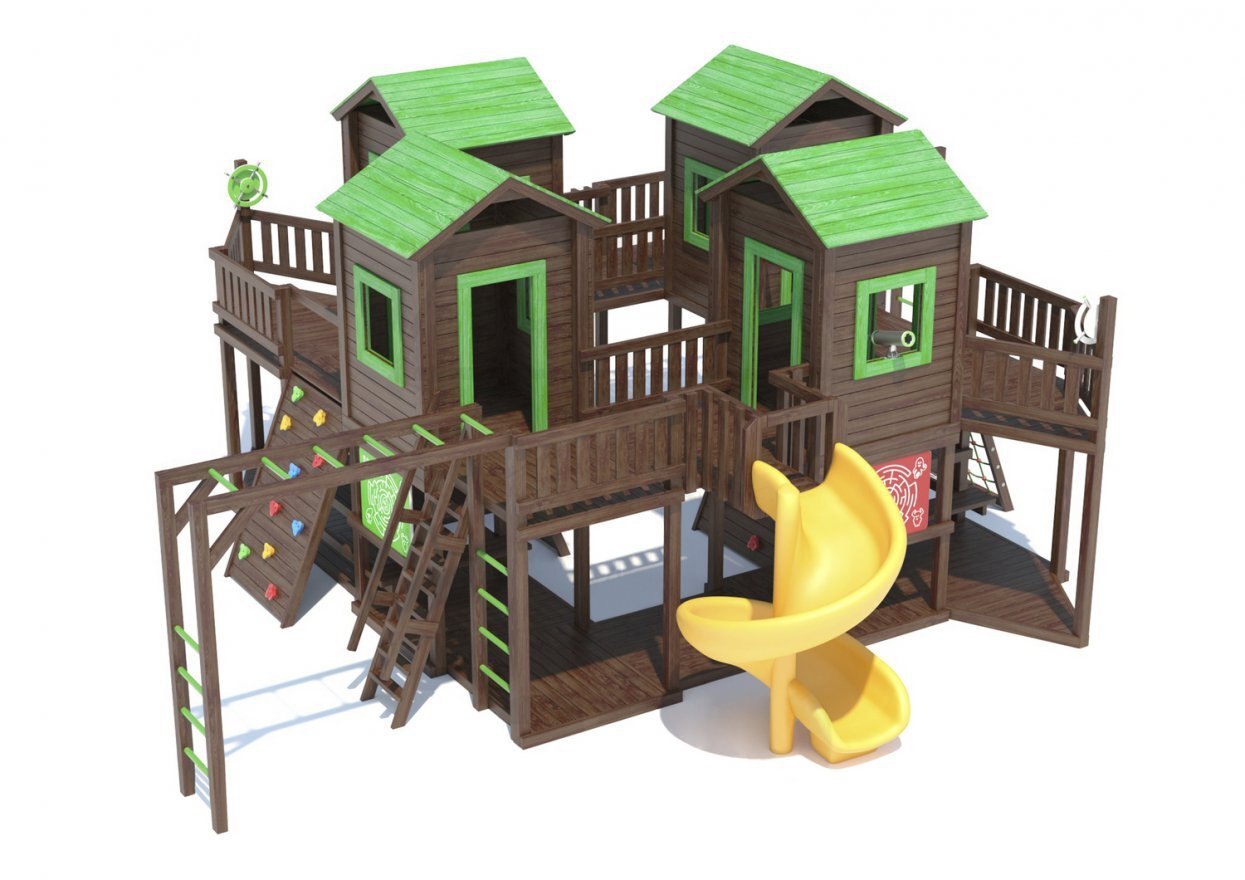

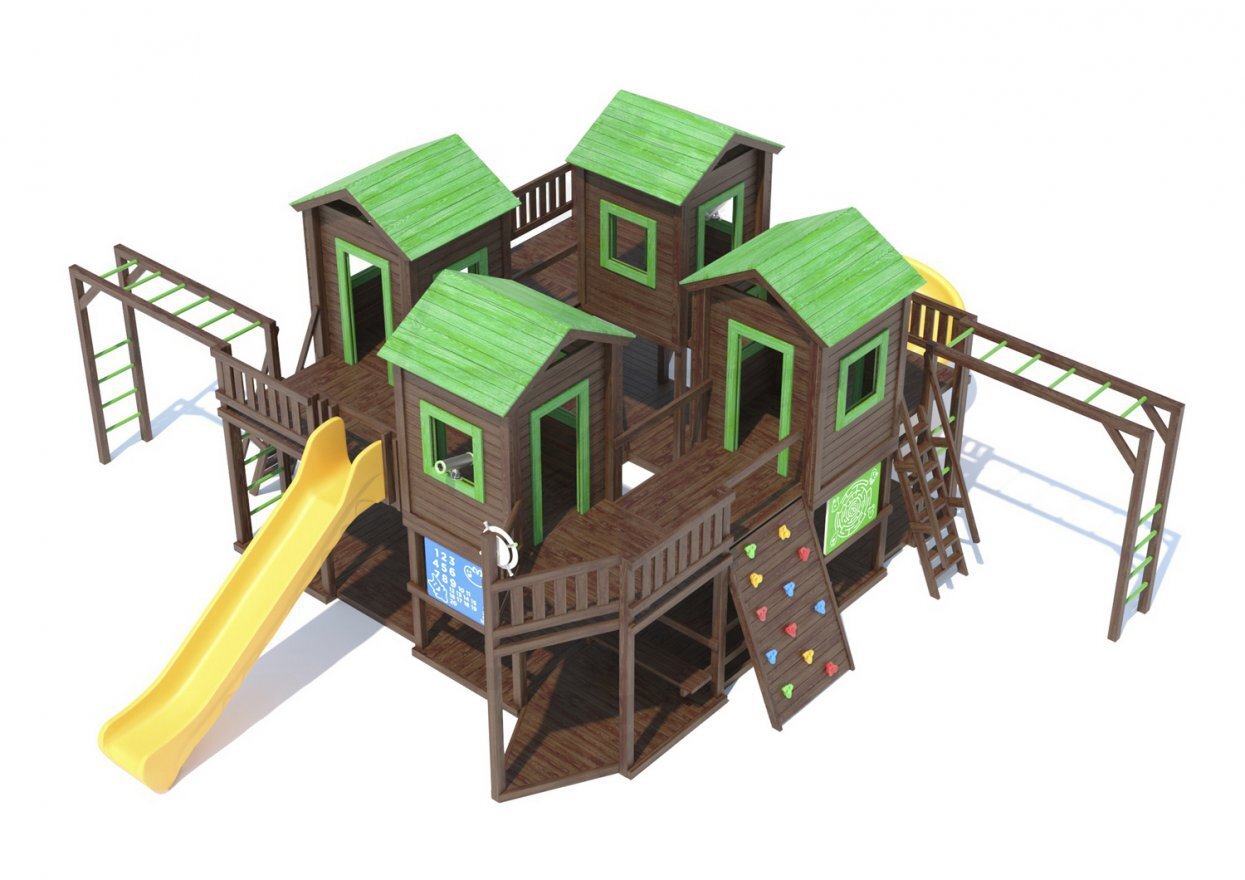

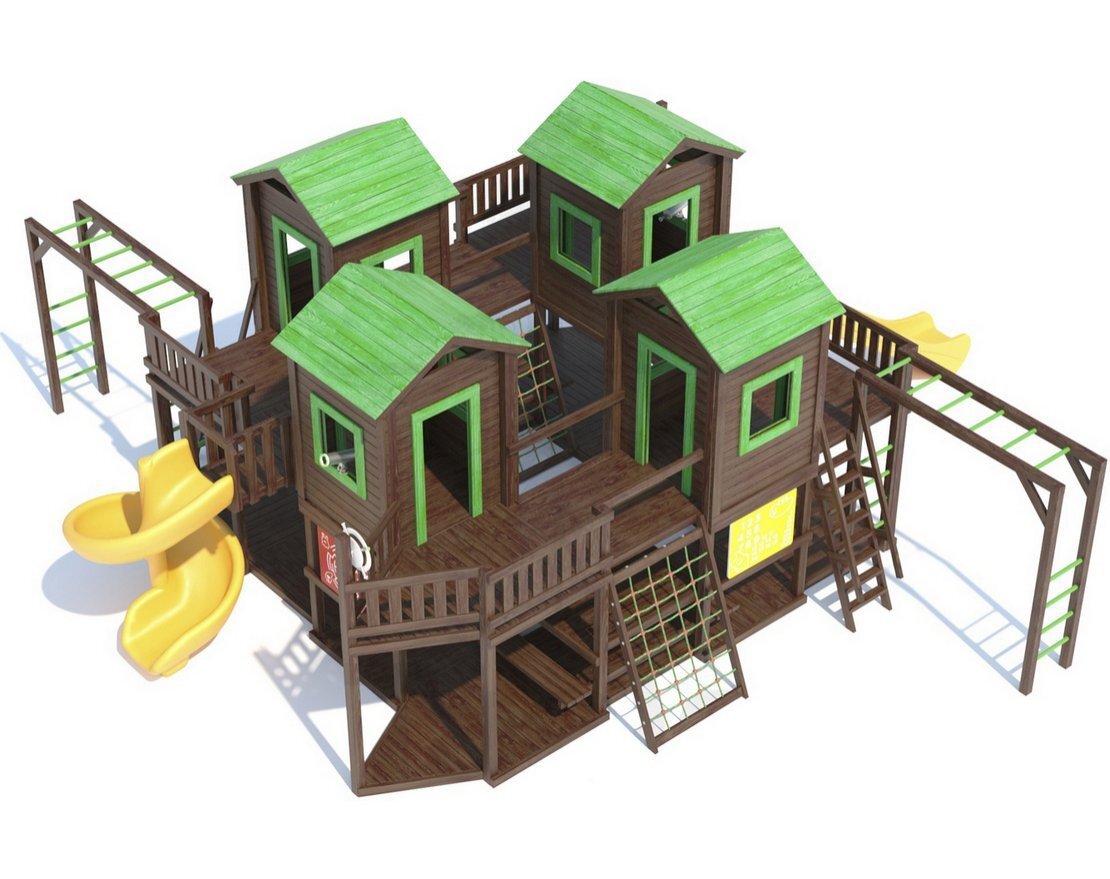

Основной частью комплекса стали 4 башненки с двускатными крышами серии М. У них есть мостики и балконы. В башенки встроены игровые домики с прочными напольными покрытиями. Под ними установлены 2 столика с лавочками. Для катаний предусмотрены прямой и винтовой скаты из пластика антивандального типа. Для тренировок подойдут деревянные рукоходы в виде буквы П, 2 скалодрома и 2 канатные лесенки. Для игр установлены специальные развлекательные панели, штурвалы и телескопы. Лесенки дополнены перилами, а смотровые площадки и скаты – безопасными ограждениями.

Скаты бывают жёлтыми, зелёными, красными, синими.

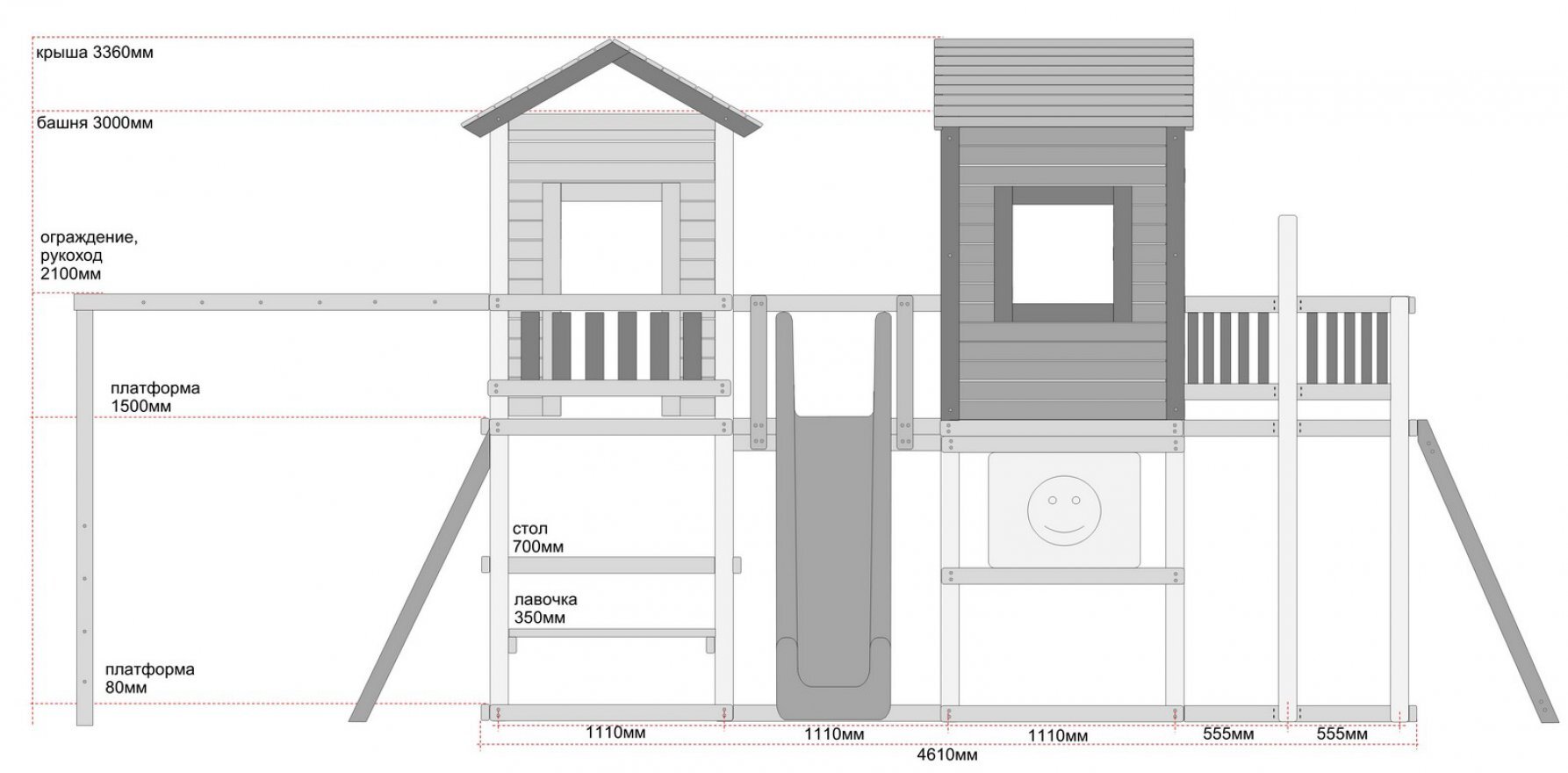

В комплекс входят(обозначение размеров – длина/ширина/высота):

• башенка серии М – 6180х4610х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• центральная опора – 80х40х2200 мм – 2 ком.;
• встроенная платформа-пол – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 24 ком.;
• угловая встроенная платформа-пол – 1000х825х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 4 ком.;
• встроенный столик с лавочками – 2200х1280х700 мм (высота стола – 700 мм, высота лавочки – 350 мм) – 2 ком.;
• стенка домика с оконным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 8 ком.;
• стенка домика с дверным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 8 ком.;
• длинное ограждение – 1200х40х620 мм (высота от уровня платформы – 700 мм) – 6 ком.;
• угловое ограждение для балкончика – 1020х40х620 мм (высота от уровня платформы – 700 мм) – 4 ком.
• деревянная двускатная крыша (полотно – салатовое) – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 4 ком.;
• деревянная лесенка-стремянка (5 ступенек) – 1650х480х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• деревянные перила – 1650х40х340 мм (высота от уровня ступеней – 600 мм) – 2 ком.;
• ограждение над скатом – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• скат из пластика Bronco – 3270х580х570 мм (ширина ската внутри – 400 мм, высота бортиков – 150 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• мостик для винтового ската – 1200х990х780 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• винтовой скат из пластика – 1500х1500х2000 мм (ширина ската внутри – 450 мм, высота бортиков – 300 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• П-образный рукоход из дерева – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 2 ком.;
• скалодром с 12 камнями-опорами – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• канатная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• игровая панель из пластика и дерева – 1200х750х40 мм – 4 ком.;
• телескоп из стали и пластика – 459х130х215 мм – 2 ком.;
• штурвал из стали и пластика – 450х450х134 мм – 2 ком.;
• арматурный анкер для крепления в основании – 800 мм – 10 ком.;

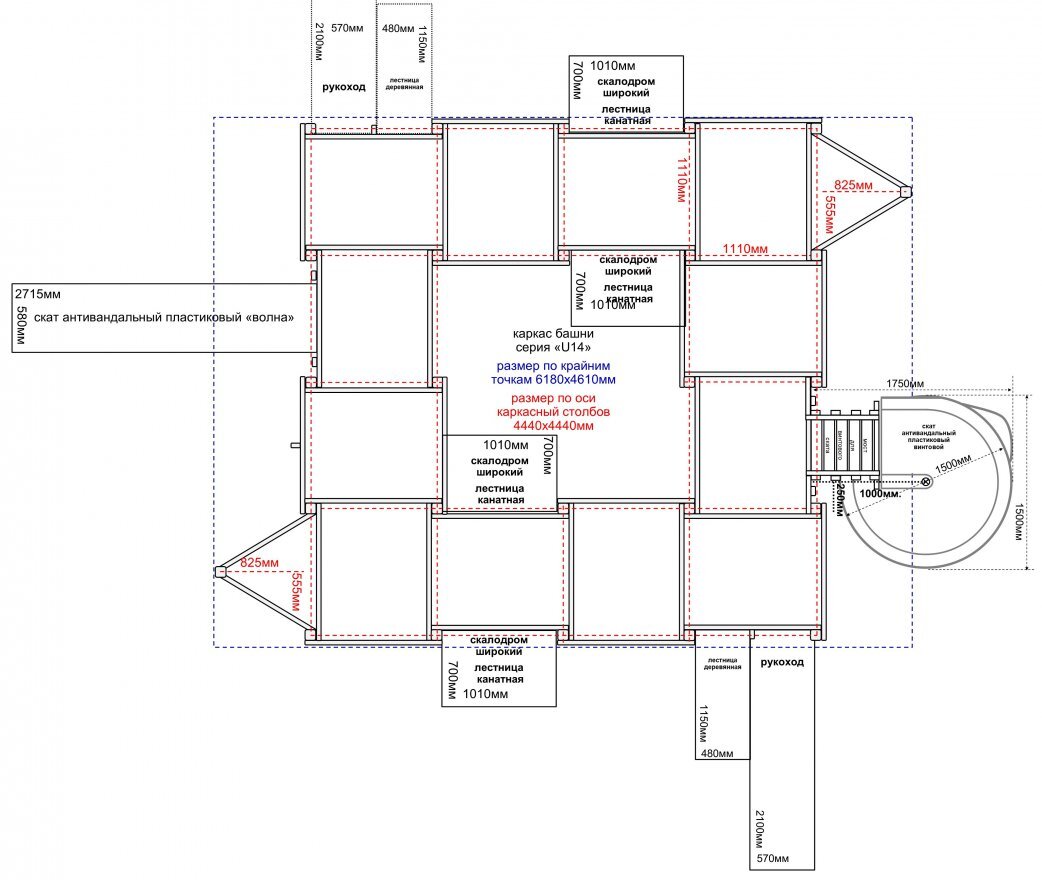

Размеры комплекса:8815х8750х3360 мм; площадь – 77,2 м²

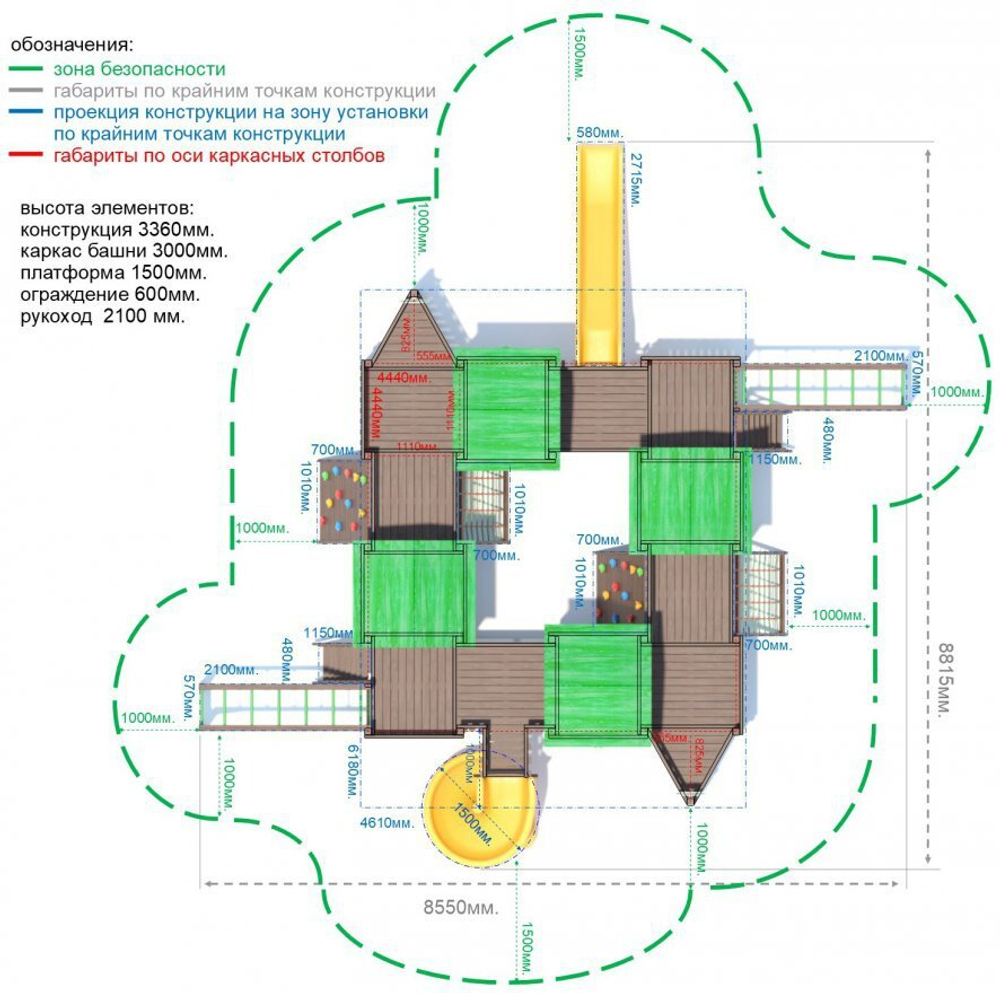

Размеры участка с зоной безопасности:11815х11750 мм; площадь – 138,8 м².

Для компании-доставщика:

• общая масса – 2616,8 кг; общий объём – 10,8 м³;
• количество мест – 117 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм);
• жёсткая обрешётка для скатов: прямой (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³), винтовой (масса – 40 кг, размеры – 2000х1500х1500 мм, объём – 4,5 м³)

Используемые материалы:

Деревянные детали изготовлены из сибирской лиственницы. Их высушивают в камере до влажности в 8-16%. Для сборки комплекса использованы клеёный и сращенный брус (сечение – 90х90 мм); клеёный и сращенный брус (сечение – 80х40 мм), доска-планкен (сечение – 90х20 мм). Обработка деревянных деталей – двухслойная. Для этого используют специальное масло и восковую лазурь ADLER орехового и яблочно-зелёного цвета. На торцы накладывается мастика. Обновление покрытия – маслом для уличной эксплуатации, через 2-3 года. Цвет – в тон предыдущего.

Для изготовления крепёжных частей используют сталь с оцинкованием. Производители – европейские.

В комплексе установлена фурнитура от европейского производителя КВТ. Она отличается надёжностью. Производитель предусматривает защиту от выцветания, деформации под воздействием влаги или температурных перепадов. Фурнитура рассчитана на использование при температуре от - 60°С до +60°С. При катании с горки не образуется статическое напряжение. Сам скат устойчив к воздействию солнца.

Максимальная нагрузка на отдельные детали (при равномерном распределении): игровая и смотровая платформа – 350 кг, столик с лавочками – 200 кг, деревянная лесенка – 100 кг, скалодром – 150 кг, канатная лесенка – 150 кг, рукоход – 150 кг, скат – 150 кг.

Перед сборкой, сама сборка:

Подготовьте выбранный участок к установке комплекса.

Уберите зелёные насаждения, технические постройки, старые МАФы. Тщательно выровняйте поверхность. Габариты площадки с учетом зоны безопасности: длина – 11815 мм, ширина – 11750 мм, площадь площадки – S-138,8м². Нельзя устанавливать комплекс на грунте, поддверженному провалам, – около водоёмов и обрывов.

Комплекс ставят на грунт (плотность – 1,2 г/см³), бетон (асфальт), газон с дренажом. Размеры основания комплекса: длина – 8815 мм, ширина – 8750 мм. Выровняйте его по горизонту. Допускается уклон поверхности 20 мм на 10 погонных метров. Детали комплекса, соединяемые с основанием, выстраиваются в одну плоскость. Некоторые части конструкции необходимо закрепить анкерами. Бетонирование понадобится для металлической трубы (диаметр – 120 мм) в основании винтового спуска.

В паспорте изделия расписано, как правильно проводить сборку самостоятельно. При отсутствии свободного времени обратитесь к нашим профессиональным установщикам. Работы – точно в срок.

При необходимости Вы можете поменять местами отдельные снаряды. Соблюдайте при этом правила установки и зону безопасности.

Для сборки необходимы: устойчивая стремянка, рулетка, карандаш, киянка, уровень, шуруповёрт, сверло диаметром 4 мм, сверло или перо диаметром 10 мм, биты с насадками TORX, шестигранник, гаечные ключи. Пригодится перфоратор, если Вы устанавливаете комплекс на бетон.
