Игровой комплекс серия L модель 1

Цвета доставленных товаров могут отличаться от представленных на сайте. Отгрузка проводится из наличия на складе.

Для любых детских площадок подойдёт спортивно-игровой комплекс из дерева (сибирская лиственница). Его устанавливают на территории образовательных учреждений, во дворах многоквартирных и частных домов, в парках и зонах отдыха. Комплекс вписывается в окружающую обстановку. Это отличное место для активного весёлого отдыха.

Комплекс рассчитан на детей от 3 до 14 лет. Он помогает развиваться физически и умственно. Игры на нём способствуют улучшению воображения, логики и навыков общения со сверстниками.

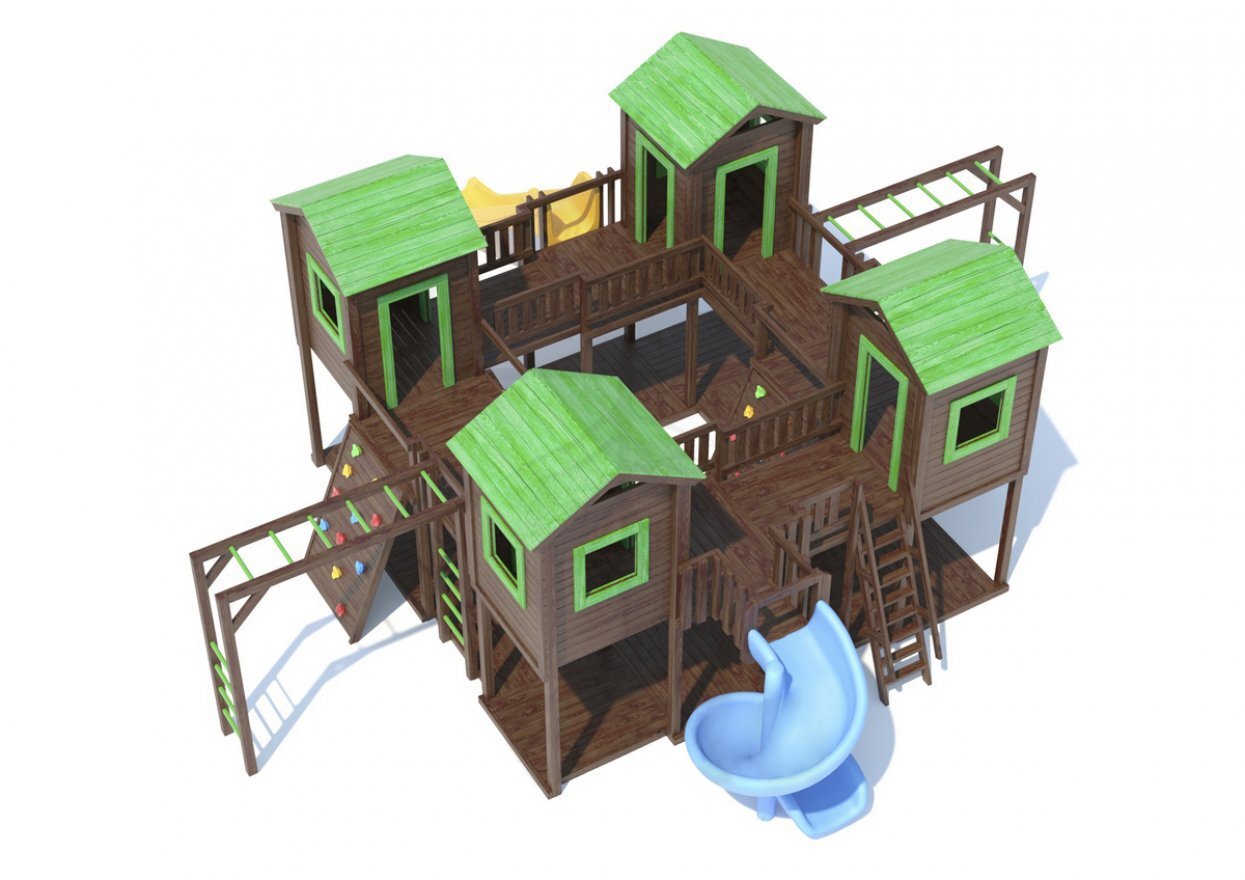

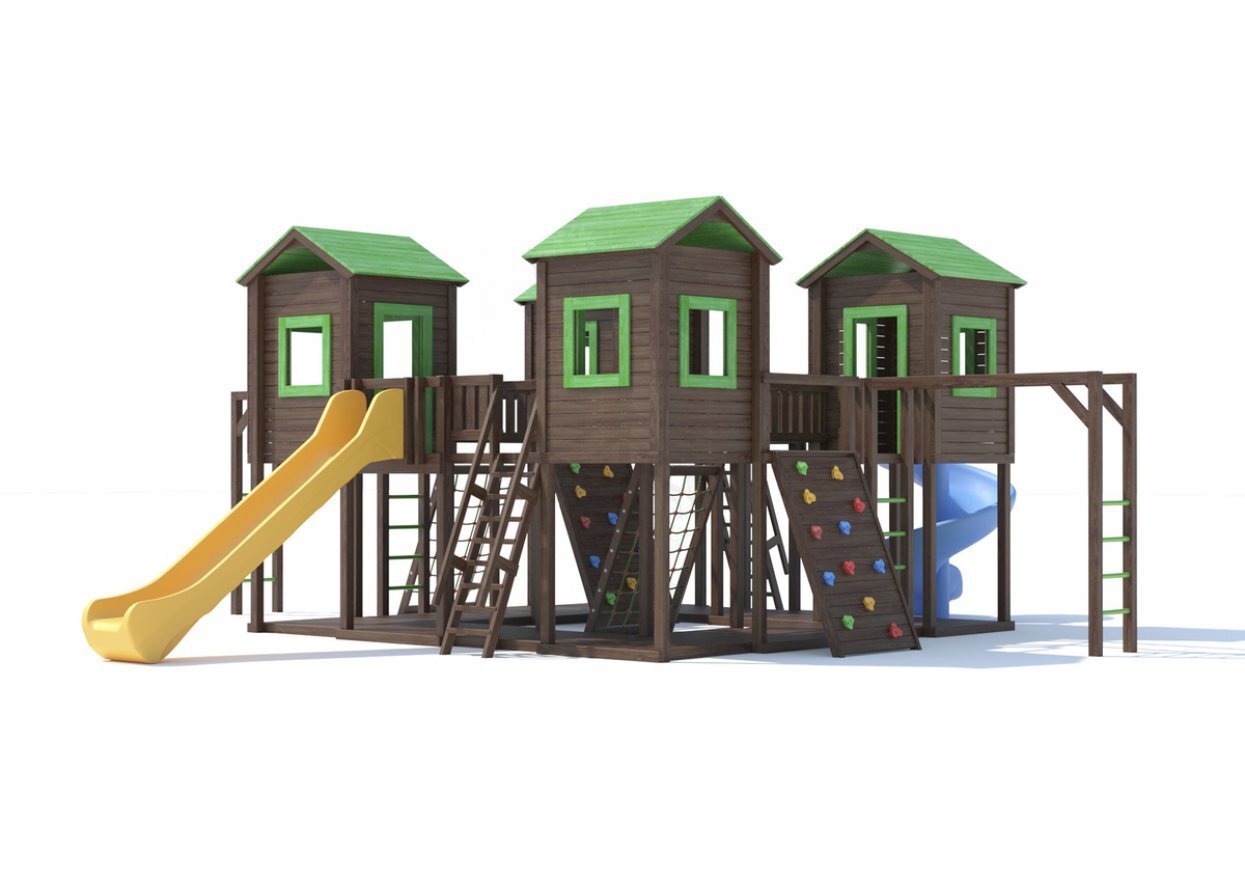

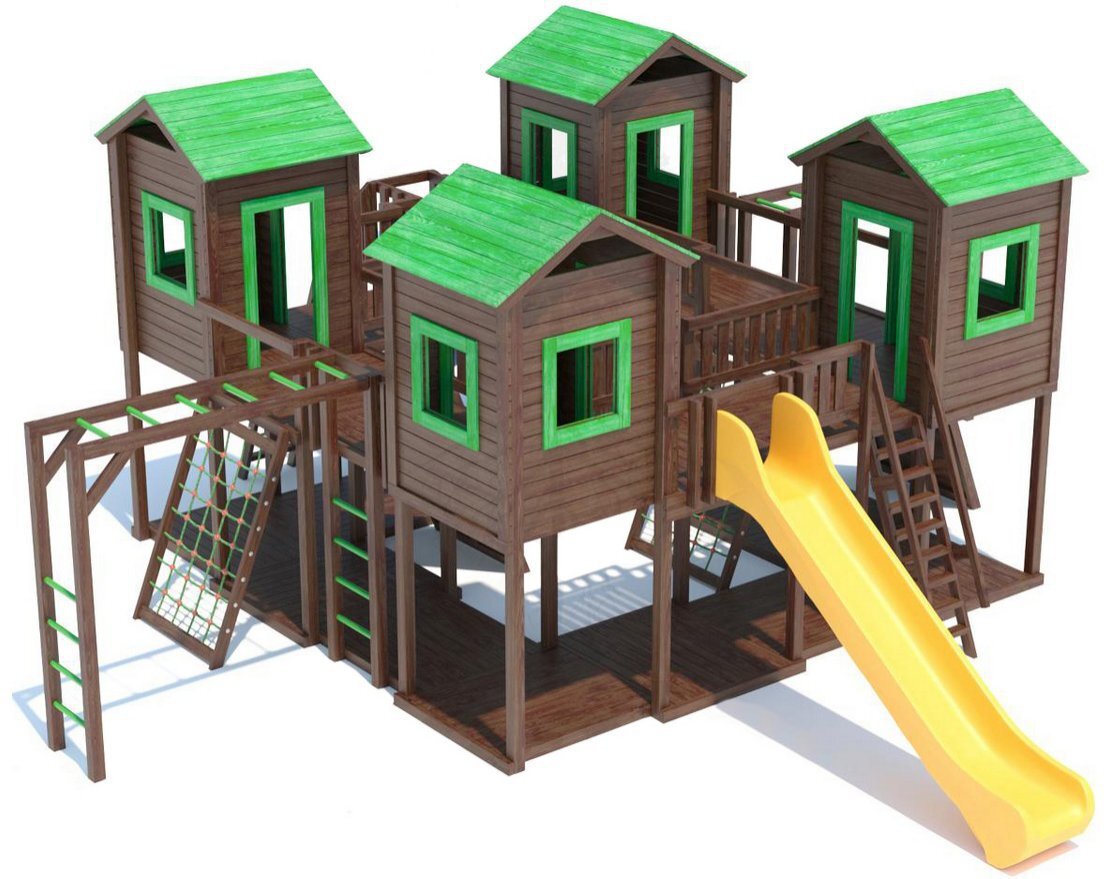

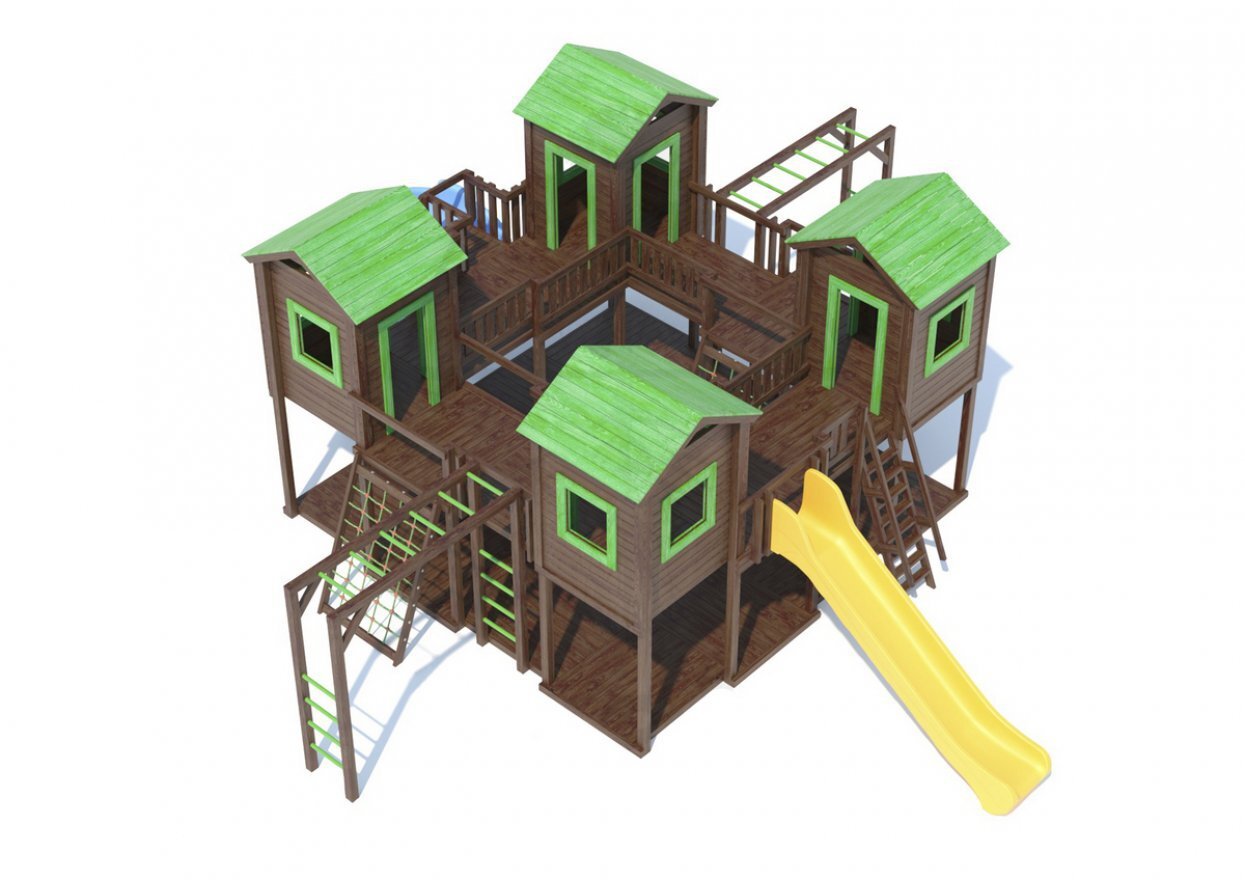

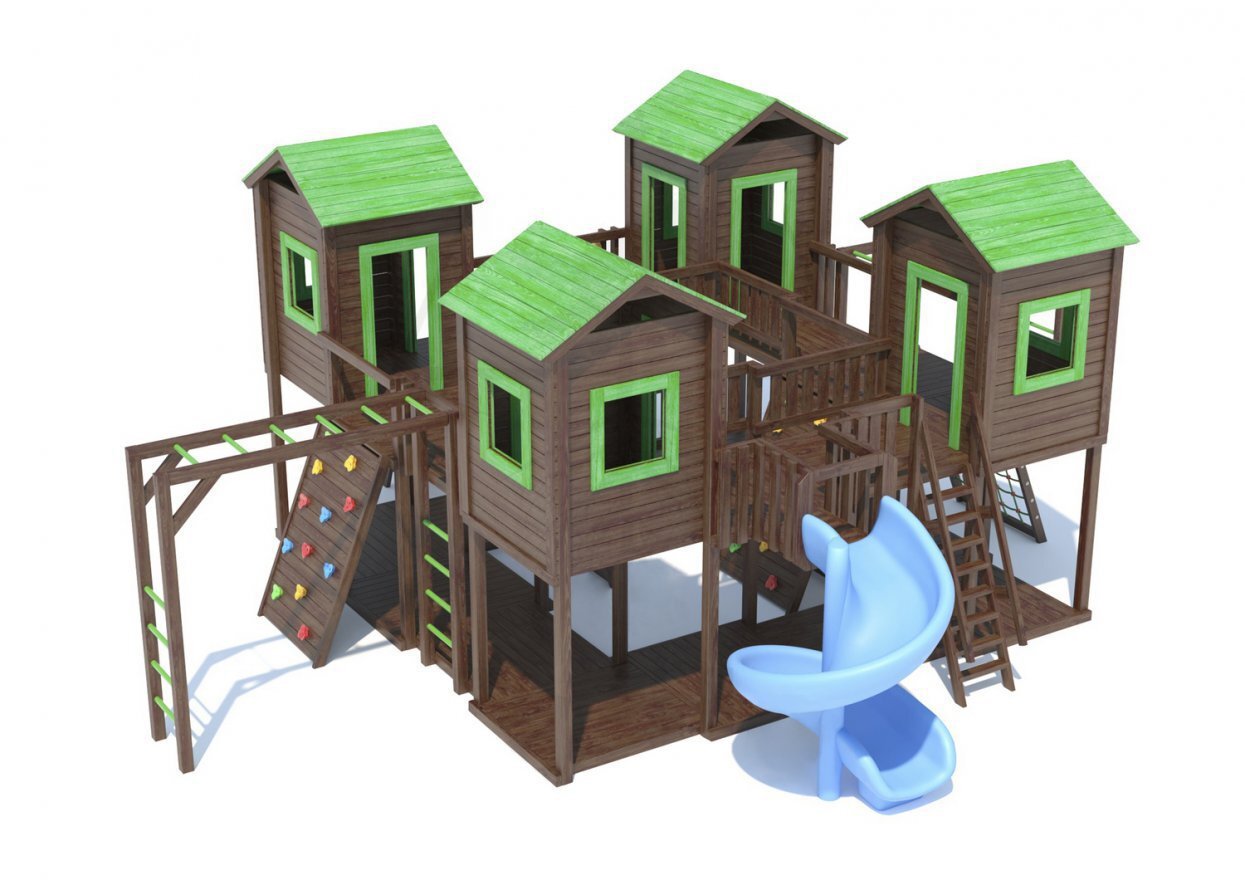

Спортивно-игровой комплекс с бортиками безопасности состоит из 4 башенок серии L. Они соединены между собой с помощью мостиков. Над каждой башенкой установлена деревянная крыша с 2 скатами. Предусмотрены игровые домики со встроенным полом в верхней части комплекса. Для катаний установлены 2 ската – прямой и винтовой, из антивандального пластика. К спортивным элементам относятся 2 П-образных рукохода из дерева, 2 скалодрома, 2 канатные лесенки. Для безопасного подъёма установлены 2 деревянные лесенки с перилами.

Скат может быть зелёного, красного, жёлтого или синего цвета.

В комплекс входят:(обозначение размеров – длина/ширина/высота):

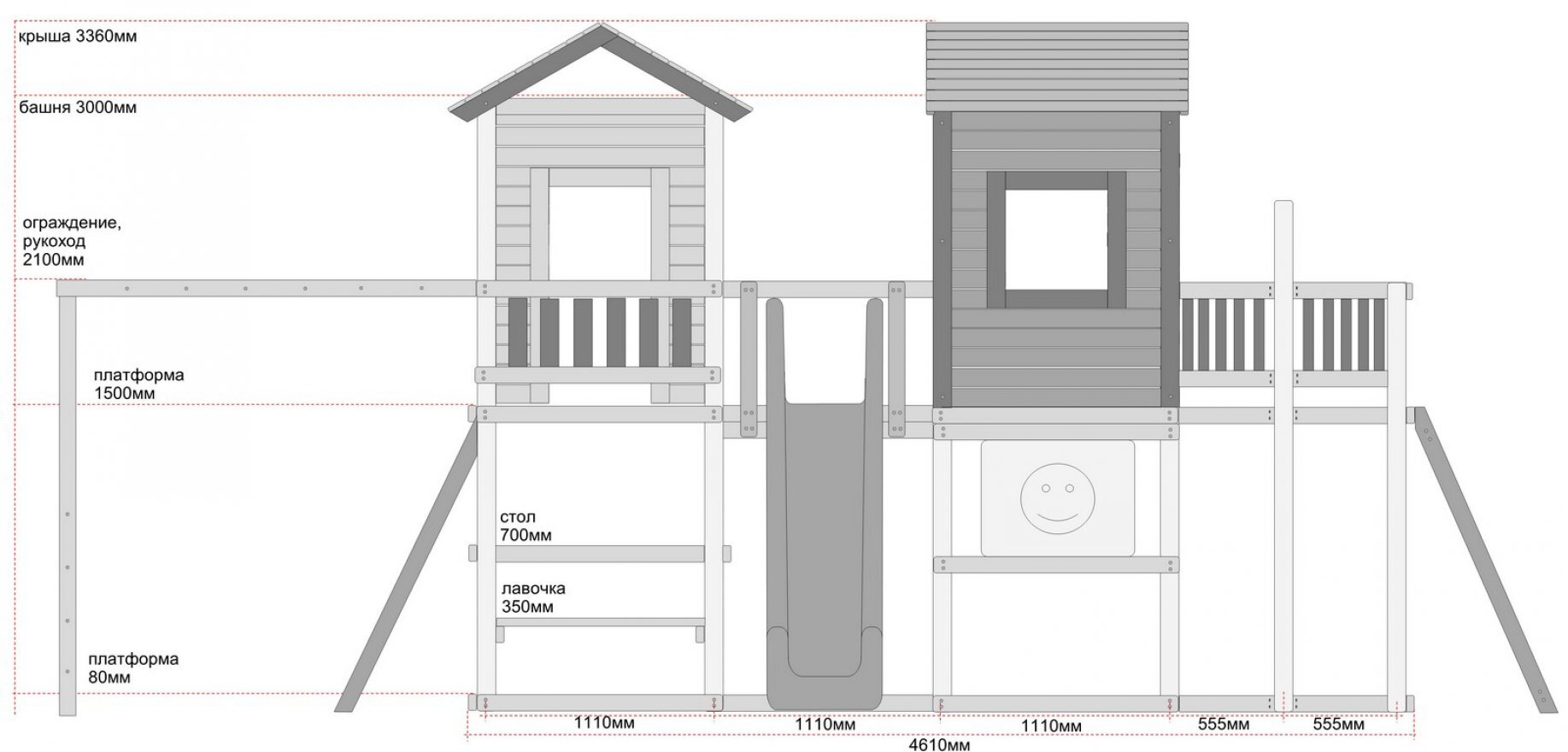

• башенка серия L – 4610х4610х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• центральная опора – 80х40х2200 мм – 6 ком.;
• встроенный пол – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 24 ком.;
• стенка домика с оконным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 8 ком.;
• стенка домика с дверным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 8 ком.;
• длинное ограждение – 1200х40х620 мм (высота от уровня платформы – 700 мм) – 6 ком.;
• короткое ограждение – 620х40х620 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• деревянная крыша с 2 скатами (полотно салатового цвета) – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 4 ком.;
• деревянная лесенка-стремянка с 5 ступеньками – 1650х480х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• деревянные перила для лесенки – 1650х40х340 мм (высота от уровня ступенек – 600 мм) – 2 ком.;
• ограждение над скатом горки – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• прямой скат из антивандального пластика Bronco – 3270х580х570 мм (внутренняя ширина ската – 400 мм, высота бортика – 150 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• мостик для винтового ската – 1200х990х780 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• винтовой скат из антивандального пластика – 1500х1500х2000 мм (внутренняя ширина ската – 450 мм, высота бортика – 300 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• ограждение над рукоходом – 1200х80х780 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• П-образный деревянный рукоход – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 2 ком.;
• широкий скалодром (12 камней для лазанья) – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• канатная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• арматурный анкер для основания – 800 мм – 8 ком.;

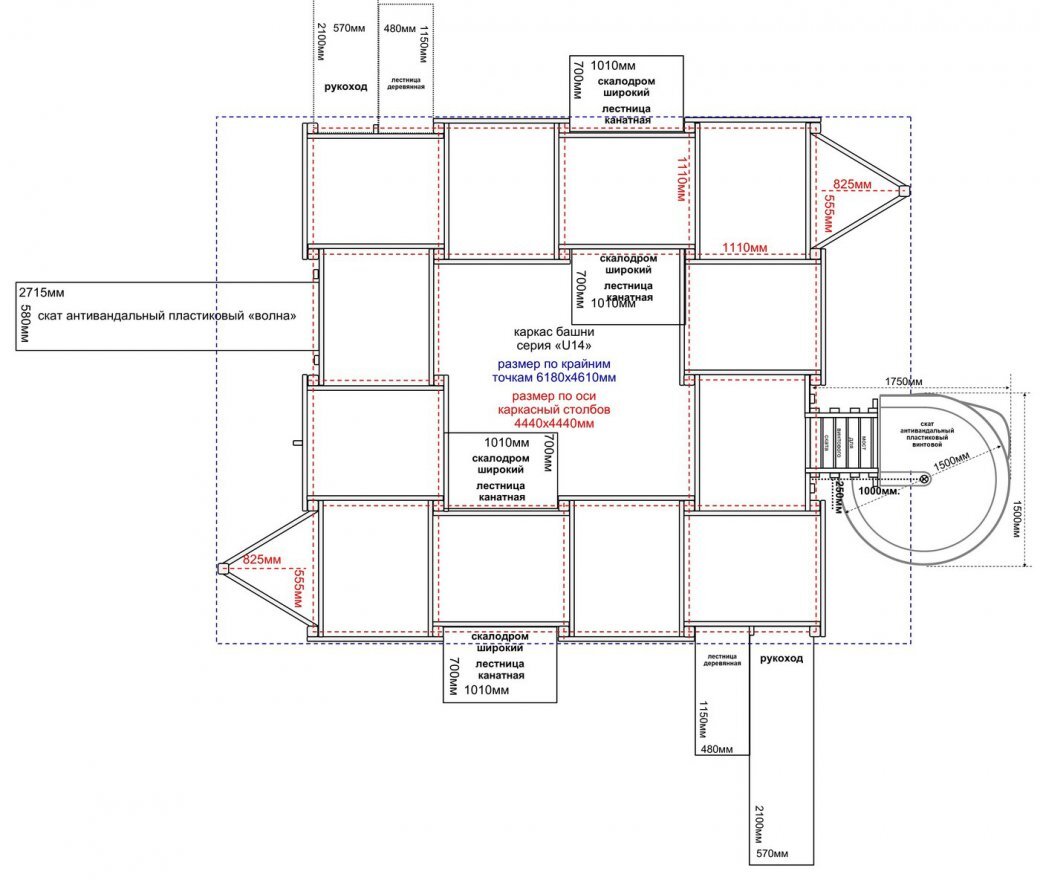

Размеры конструкции:9075х8750х3360 мм; площадь – 79,4 м²

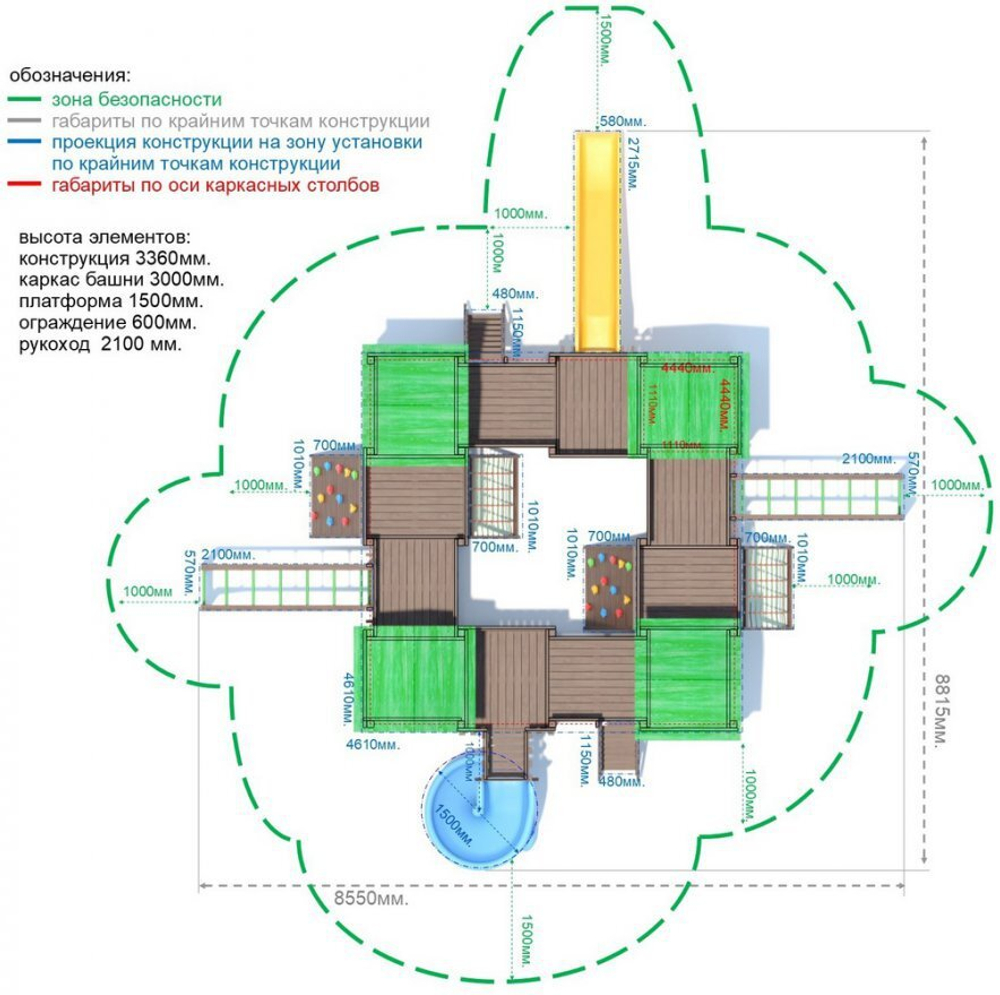

Размеры площадки с зоной безопасности:12075х11750 мм; площадь – 142 м².

Информация для транспортной компании:

• общая масса – 2330,6 кг; общий объём – 10,4 м³;
• количество мест – 99 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм);
• жёсткая обрешётка для прямого пластикового ската (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³) и для винтового пластикового ската (масса – 40 кг, размеры – 2000х1500х1500 мм, объём – 4,5 м³)

Материалы изготовления:

Для сборки используются детали из сибирской лиственницы (камерная качественная сушка, влажность в пределах 8-16%). Это клеёный и сращенный брус с сечением 90х90 мм; клеёный и сращенный брус с сечением 80х40 мм, доска-планкен с сечением 90х20 мм.. Для обработки используют специальное масло для доски и восковую лазурь ADLER. Цвета лазури – ореховый и яблочный (зелёный). Для покрытия торцов используют плотную мастику. Для обновления покрытия используйте масло для доски, устойчивое к воздействию солнца и осадков. Закрасьте места износа сразу после их обнаружения. Профилактическое обновление – раз в 2-3 года.

Крепёжные и подвесные элементы изготовлены из оцинкованной стали европейскими производителями. Надёжно соединяют детали комплекса.

Европейский производитель КВТ производит долговечную фурнитуру – скаты горок, сиденья, игровые элементы. Предусмотрены защита от выгорания, воздействия влаги, низких и высоких температур (от - 60°С до +60°С). По скату горки легко скользить вниз. Он устойчив к нагреву и выцветанию. Дети не почувствуют статического напряжения.

Детали комплекса выдерживают разную единовременную распределённую нагрузку. Рекомендованные значения: игровая платформа – 350 кг, деревянная лесенка – 100 кг, скалодром – 150 кг, канатная лесенка – 150 кг, рукоход – 150 кг, скат горки – 150 кг.

Установка:

Первое – убедитесь, что участок находится подальше от береговой линии прудов и рек, болотистой местности, оврагов.

Подготовьте площадку к размещению комплекса и его снарядов. Уберите лишние предметы уличной мебели, освободите участок от деревьев. Выровняйте поверхность, срезав холмы и засыпав ямы. Габариты площадки с учетом зоны безопасности: длина – 12075 мм, ширина – 11750 мм, площадь площадки – S-142м².

Устанавливайте комплекс на бетон или асфальт, грунт средней плотности и выше, газон с дренажом. Размеры основания спортивно-игровой конструкции: длина – 9075 мм, ширина – 8750 мм. При выравнивании участка допускается оставить уклон 20 мм на 10 погонных метров. Основание винтового ската изготовлено из металлической трубы (диаметр – 120 мм). Оно бетонируется при установке. Прочие элементы комплекса закрепляются арматурными анкерами.

При самостоятельной установке следуйте указаниям из паспорта изделия. Для экономии времени закажите услугу сборки. Наши специалисты проведут работы качественно и в срок.

Такой комплекс считается трансформером. Его снаряды можно менять местами (зеркально). Соблюдайте при этом границы зоны безопасности.

Если устанавливаете комплекс самостоятельно, подготовьте: лесенку-стремянку, измерительную рулетку, карандаш, киянку, уровень, шуруповёрт, свёрла диаметром 4 мм и 10 мм, биты с насадками TORX, шестигранник, гаечные ключи. Перфоратор понадобится для подготовки отверстий в бетонном основании под анкеры.
