Игровой комплекс серия J модель 1

Отгружаем снаряды со склада. Цвет выбирается из имеющихся. Может не соответствовать цвету на сайте.

Спортивно-игровая площадка из древесины сибирской лиственницы отличается надёжностью. Её устанавливают во дворах и парках, заказывают для детских садов и развлекательных центров. Подходит для активных игр и лёгких тренировок.

На такой площадке найдётся место для детей 3-14 лет. Во время игр они учатся взаимодействию с другими ребятами, развивают воображение. Тренировки помогают справиться со страхом подъёма наверх, укрепить мышцы, улучшить координацию.

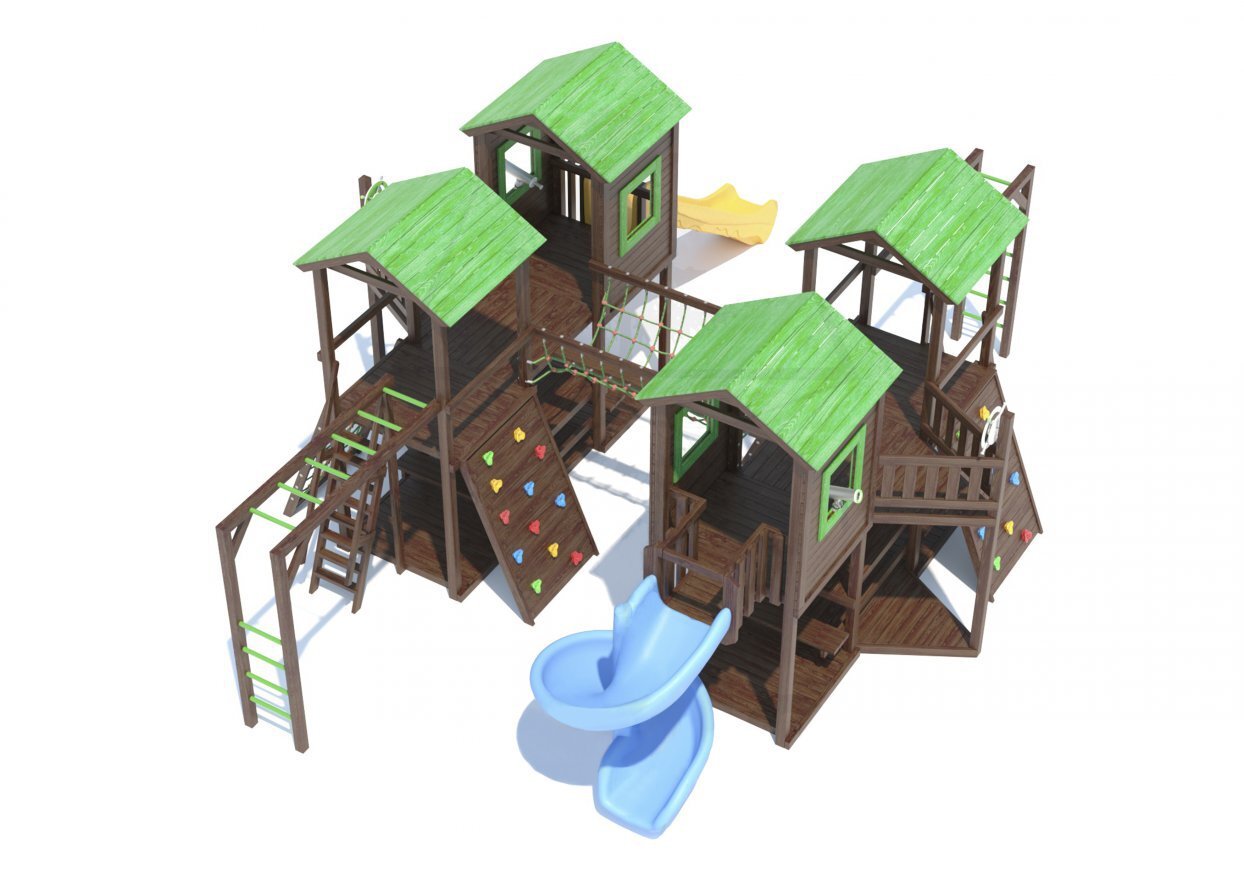

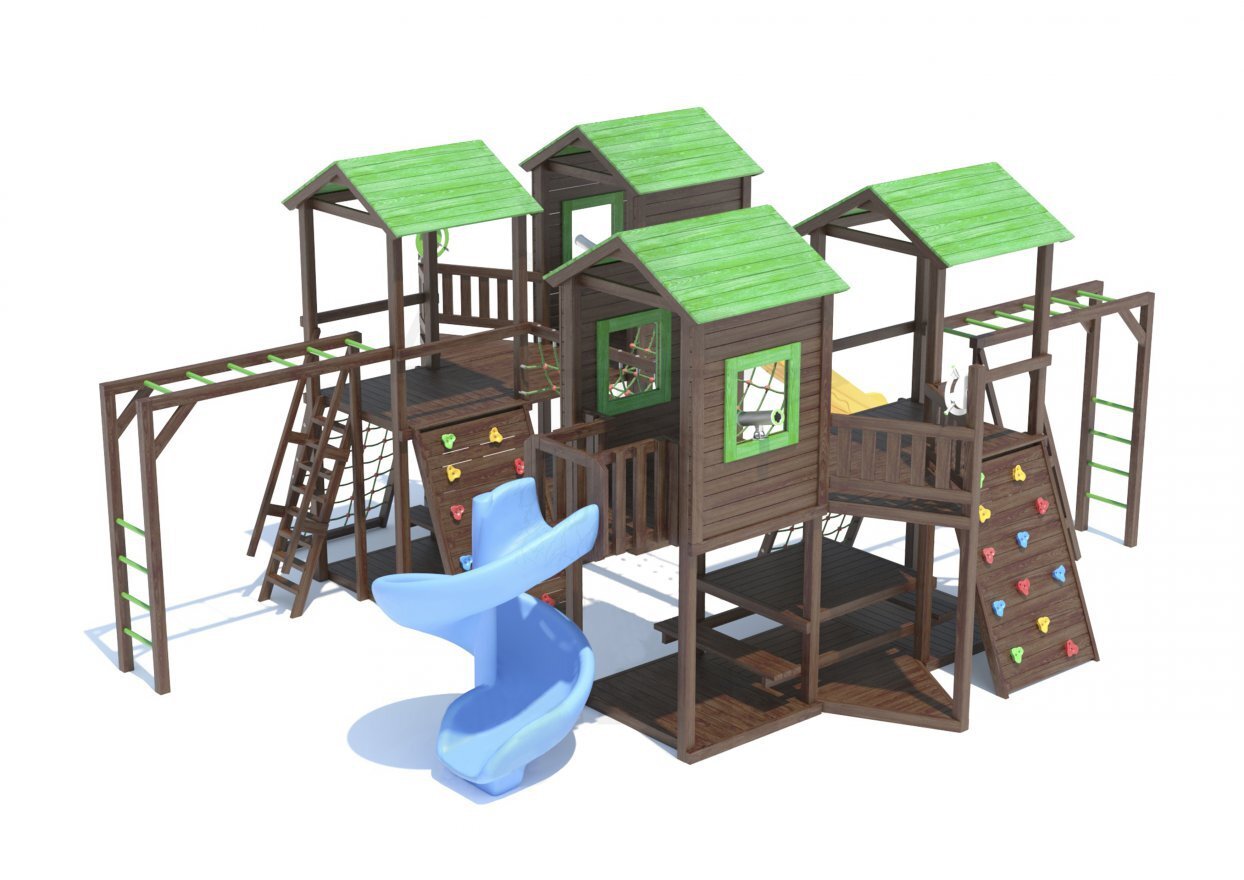

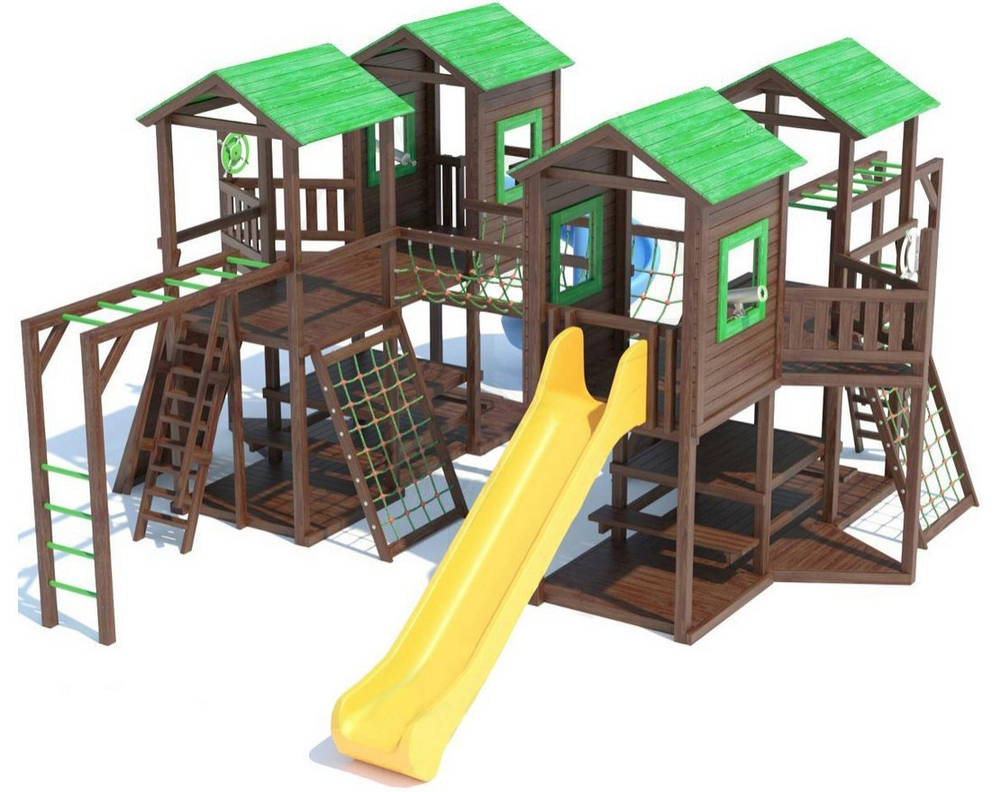

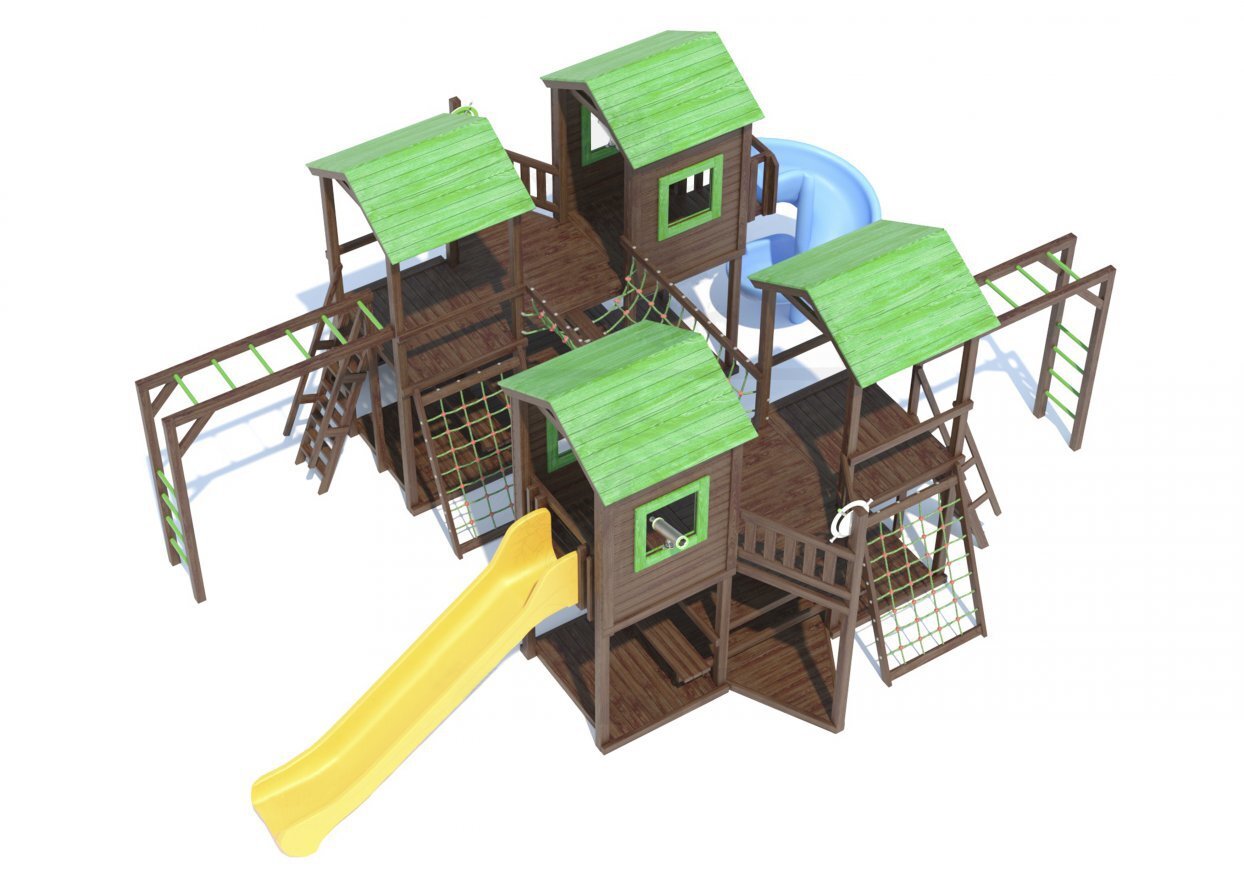

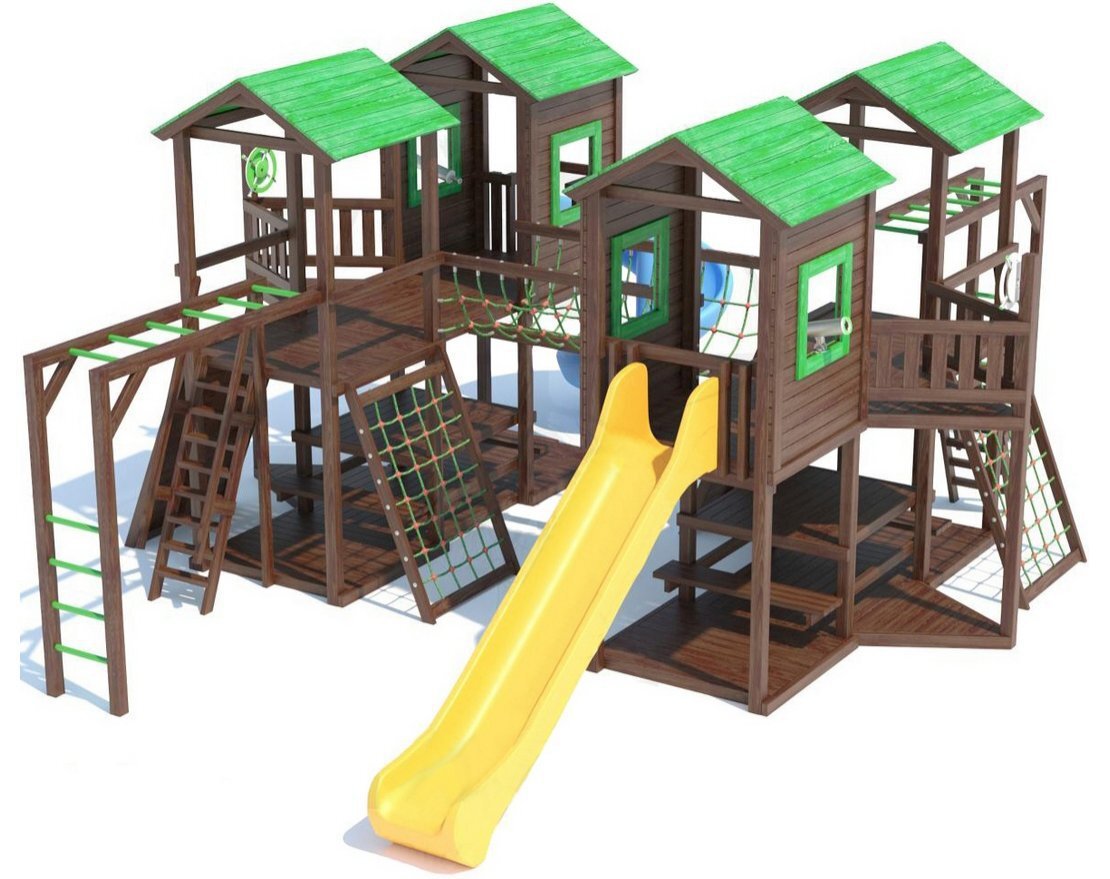

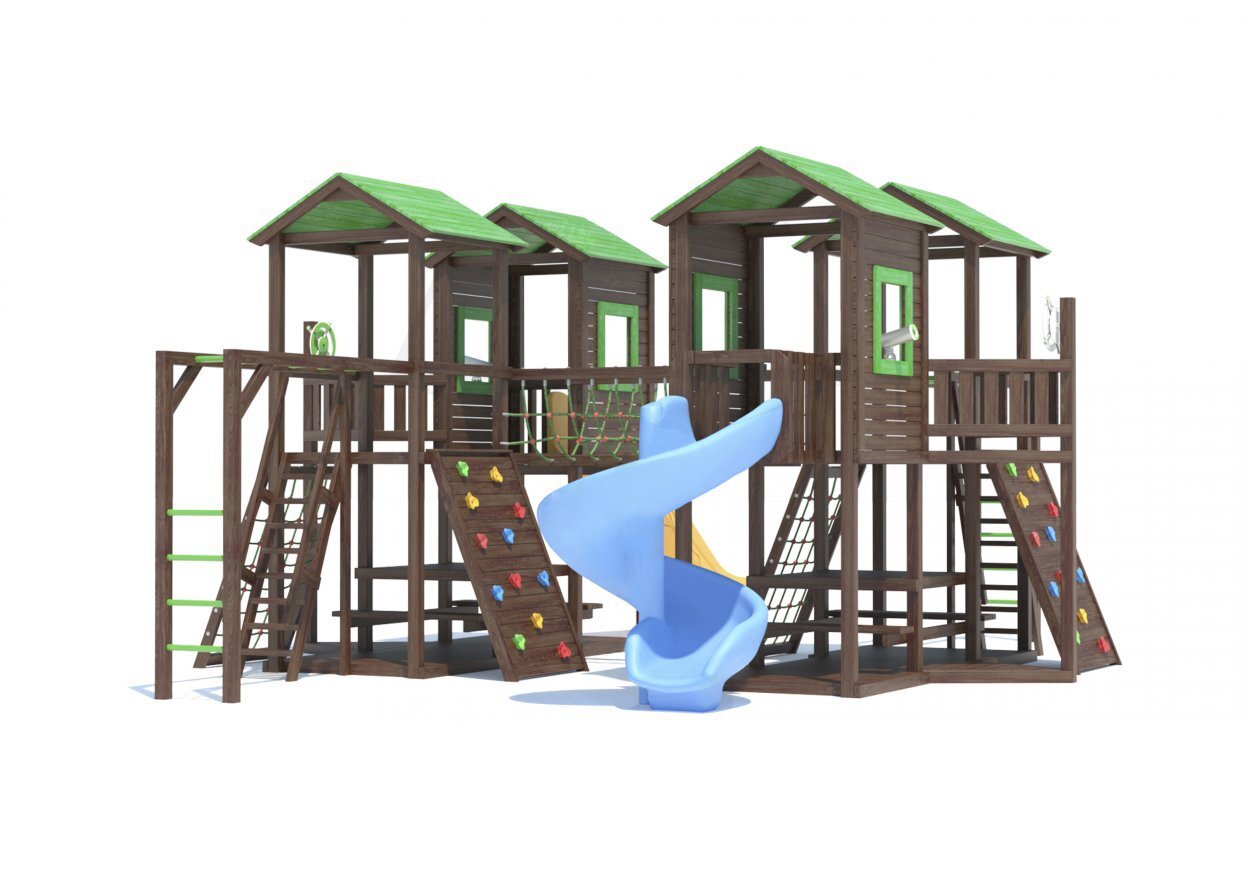

Спортивно-игровой комплекс состоит из 4 башенок серии J с безопасными ограждениями. Они дополнены мостиками и балконами. Двускатные крыши для каждой башенки изготовлены из дерева. В конструкцию включены 2 верхних домика и 2 нижних домика с лавочками. Предусмотрены прямой и винтовой скаты из антивандального пластика, 2 рукохода из дерева в виде буквы П, скалодром, канатная лесенка, 2 обычные лесенки из дерева с перилами, игровые штурвалы и телескопы.

Жёлтый, зелёный, красный, синий – доступные цвета горок.

В комплекте(обозначение размеров – длина/ширина/высота):

• башенка серии J – 6070х3420х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• центральная опора – 80х40х2200 мм – 2 ком.;
• встроенный пол-платформа – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 12 ком.;
• встроенный угловой пол-платформа – 1000х825х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 4 ком.;
• встроенный столик с лавочками – 2200х1280х700 мм (высота столика – 700 мм, высота лавочки – 350 мм) – 2 ком.;
• стенка домика с оконным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 4 ком.;
• заборчик для углового балкона – 1020х40х620 мм (высота от уровня платформы – 700 мм) – 4 ком.;
• двускатная крыша из дерева (салатовое полотно) – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 4 ком.;
• деревянная лесенка-стремянка с 5 ступеньками – 1650х480х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• перила для лесенки из дерева – 1650х40х340 мм (высота от уровня ступеней – 600 мм) – 2 ком.;
• ограждение над скатом – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• прямой скат из пластика Bronco – 3270х580х570 мм (ширина ската внутри – 400 мм, высота бортика – 150 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• мостик с ограждением к винтовому скату – 1200х990х780 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• винтовой скат из пластика – 1500х1500х2000 мм (ширина ската внутри – 450 мм, высота бортика – 300 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• деревянный рукоход – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 2 ком.;
• скалодром с 12 зацепами (камнями) – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• канатная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• телескоп из стали и пластика – 459х130х215 мм – 2 ком.;
• штурвал из стали и пластика – 450х450х134 мм – 2 ком.;
• арматурный анкер для основания – 800 мм – 14 ком.;

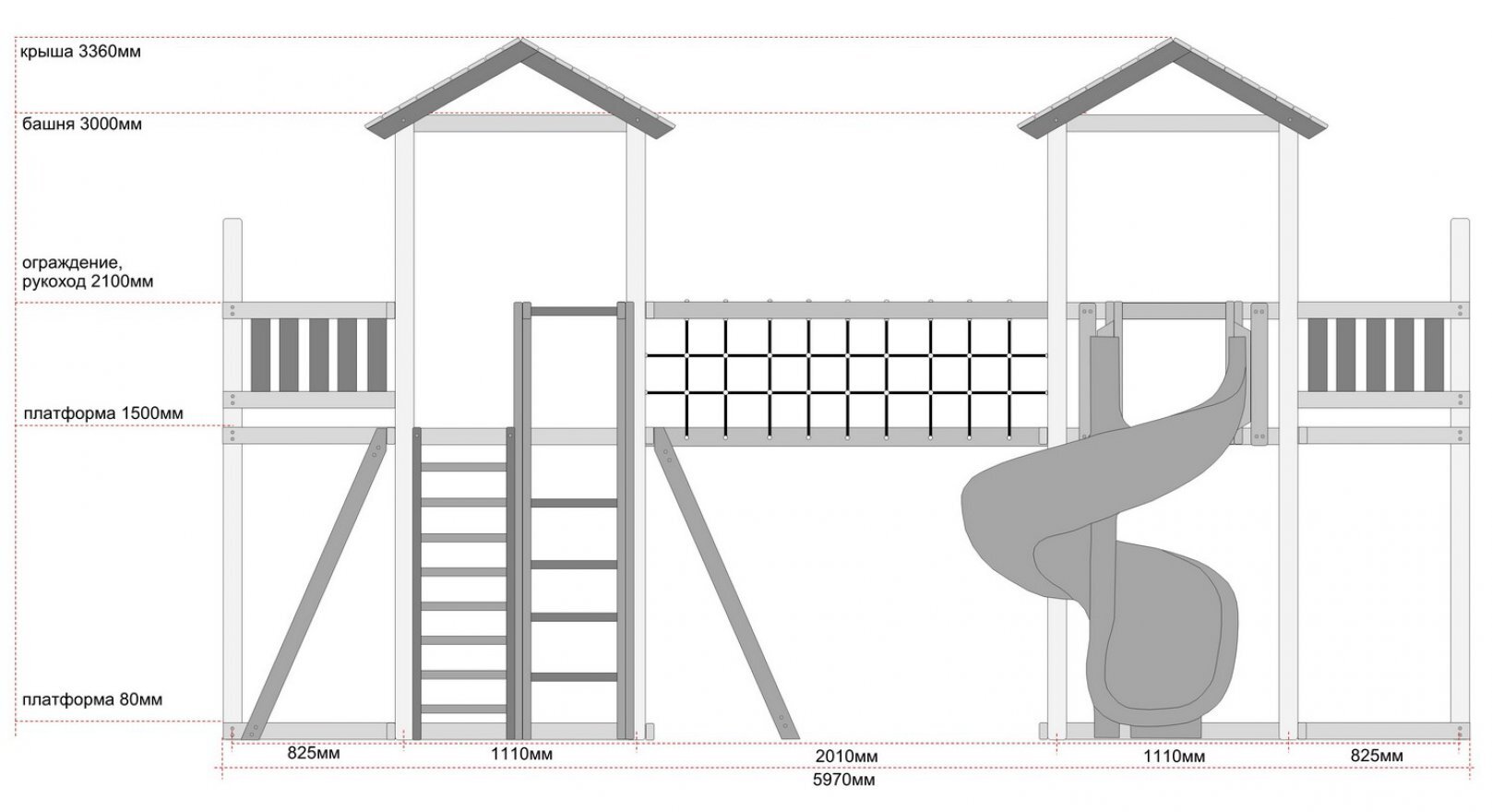

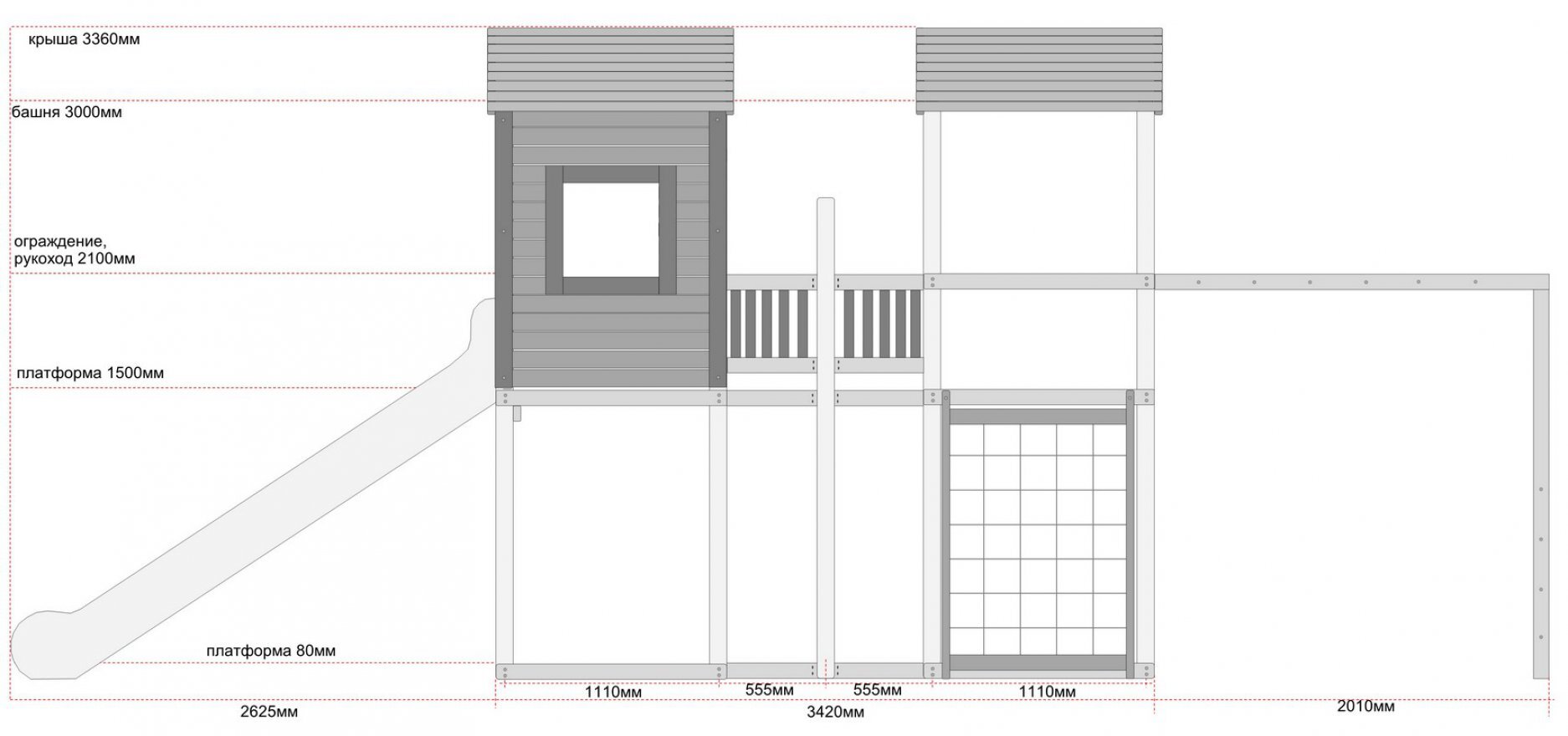

Размеры конструкции:8245х6070х3360 мм; площадь – 50 м²

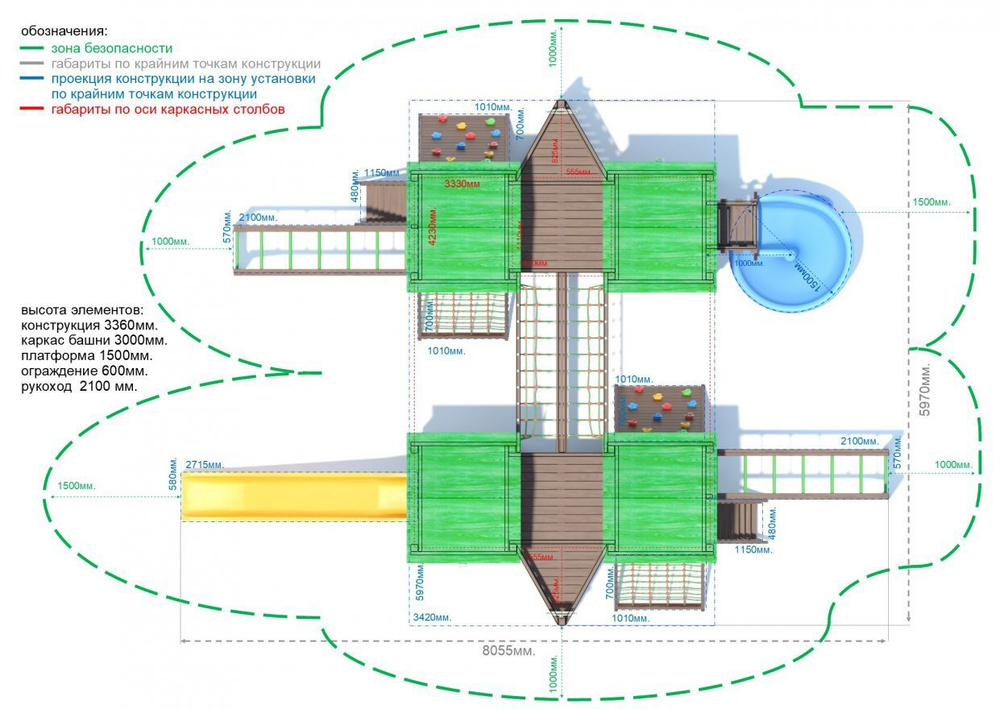

Размеры участка с зоной безопасности:11245х9070 мм; площадь – 102 м².

Для компании-перевозчика:

• общая масса – 1745 кг; общий объём – 8,9 м³;
• количество мест – 73 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм);
• дополнить жёсткой обрешёткой прямой скат (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³) и винтовой скат (масса – 40 кг, размеры – 2000х1500х1500 мм, объём – 4,5 м³)

Материалы изготовления:

Из древесины сибирской лиственницы изготовлены клеёный и сращенный брус с сечением 90х90 мм; клеёный и сращенный брус с сечением 80х40 мм, доска-планкен с сечением 90х20 мм. (сушка – камерная, влажность – 8-16%). Покрытие деревянных деталей – из масла для террасной доски и восковой лазури ADLER (цвет «орех», «зелёное яблоко»). Мастика используется для запечатывания торцов. При обновлении покрытия при естественном износе или механических повреждениях используйте специальное масло в тон предыдущего.

Крепёжные элементы и подвесы – из надёжной оцинкованной стали.

Фурнитура – от европейского производителя КВТ. Включает в себя не только крепежи, но и игровые элементы, сиденья качелей, канаты. Отличается долгим сроком службы. Подходит для использования при температурах - 60°С до +60°С. Не выгорает под солнцем. У пластиковых скатов предусмотрена защита от выгорания.

Единовременная нагрузка на снаряды и элементы комплекса должна быть равномерно распределена. Она составляет: 350 кг на игровую платформу, 150 кг на канатный мостик, 100 кг на деревянную лесенку, 150 кг на скалодром, 150 кг на канатную лесенку, 150 кг на рукоход, 200 кг на столик с лавочками, 150 кг на скат.

Подготовка и сборка:

Первый этап работ – выбор участка и его подготовка к установке.

Требования к участку: отсутствие насаждений, технических построек, ям и насыпей. Выбирайте площадку вдали от болот, прудов, обрывов. Габариты площадки с учётом зоны безопасности: длина –10900 м, ширина – 10640 мм, площадь площадки – S-116м².

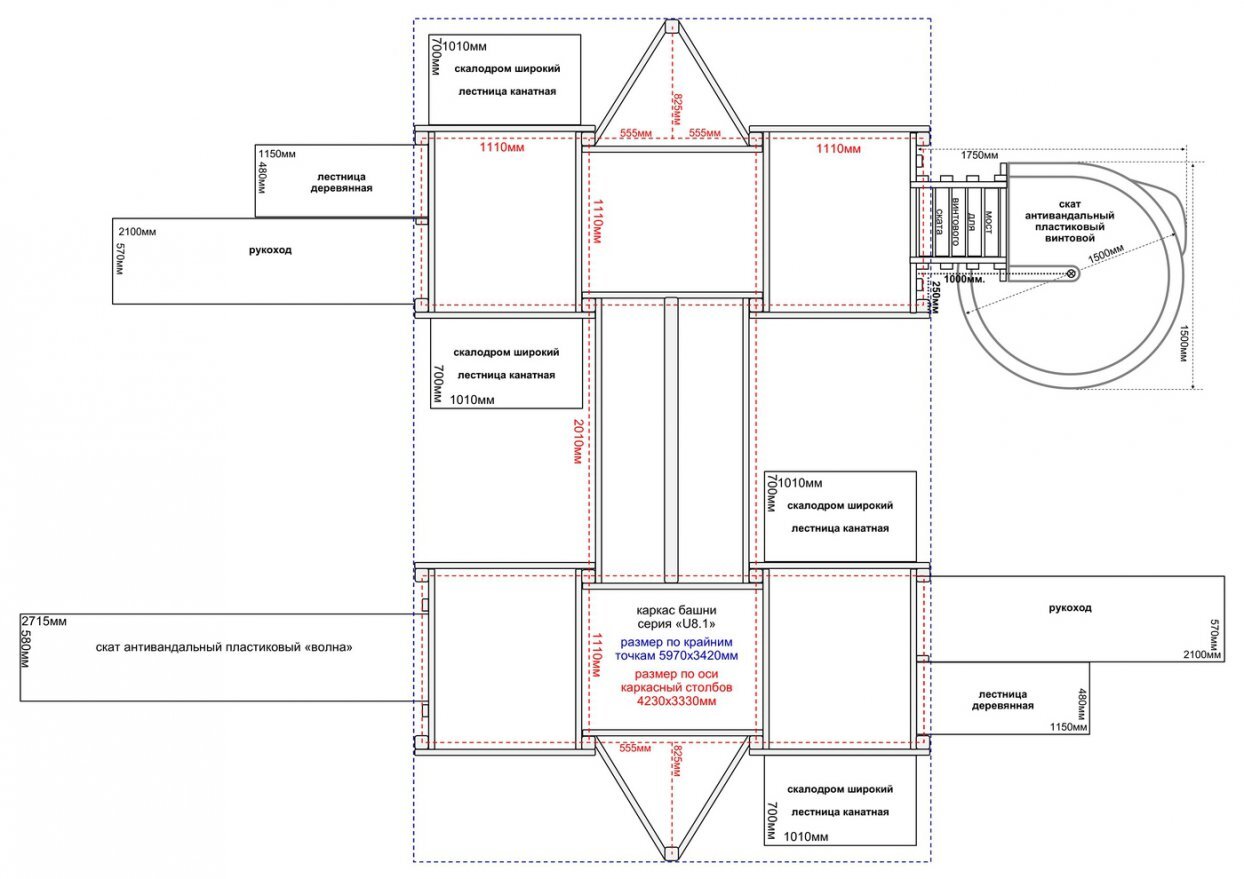

Установка возможна на грунт средней плотности и выше, асфальтобетонную площадку, газон с дренажом в основании. Размеры основания комплекса: длина – 7900 мм, ширина – 7640 мм. Допускается уклон поверхности (не более 20 мм на 10 погонных метров). В единой плоскости располагаются те части комплекса, которые соединены с основанием. Основание винтового ската из металлической трубы (диаметром 120 мм) бетонируется. Другие части конструкции фиксируют анкерами.

При самостоятельной сборке пользуйтесь инструкцией из паспорта модели. Доступна услуга сборки от наших специалистов.

Вы можете поменять местами некоторые снаряды. Учитывайте при этом зоны безопасности и особенность сборки и крепления.

Устанавливая комплекс самостоятельно, используйте: стремянку, рулетку, киянку, уровень, карандаш, шуруповёрт со свёрлами диаметром 4 мм и 10 мм, набор бит с насадками TORX, шестигранник, набор гаечных ключей. Отверстия в бетонном основании делайте перфоратором.
