Игровой комплекс серия H модель 1

Цвет комплектующих зависит от наличия на складе. Может отличаться от представленного.

Школы, детские сады, парки, базы отдыха и дачные участки – спортивно-игровой комплекс подойдёт для любого из этих мест. Это отличная зона для тренировок и веселья.

На комплексе смогут играть дети от 3 до 14 лет. Они лучше двигаются, становятся смелее и выносливее. Совместные игры учат дружить, договариваться и помогать друг другу.

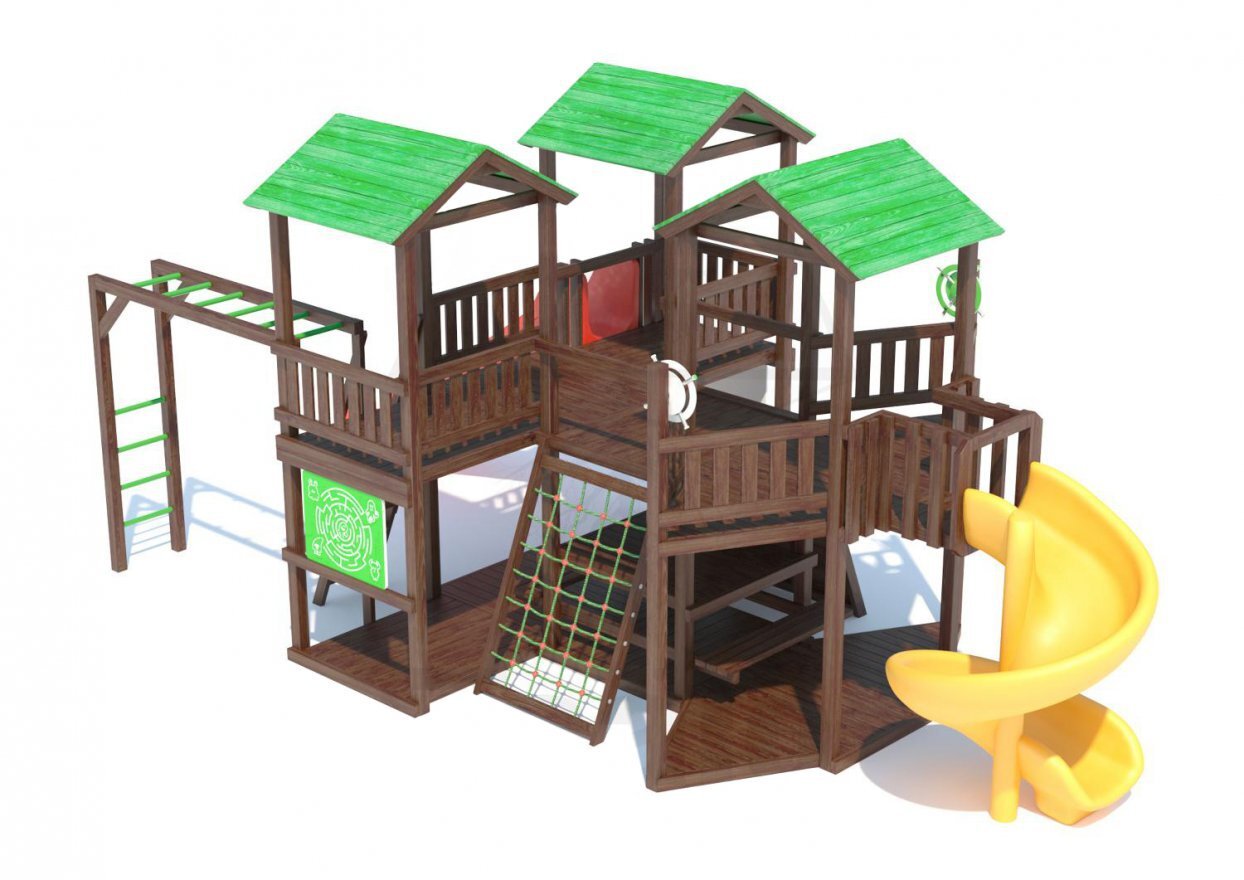

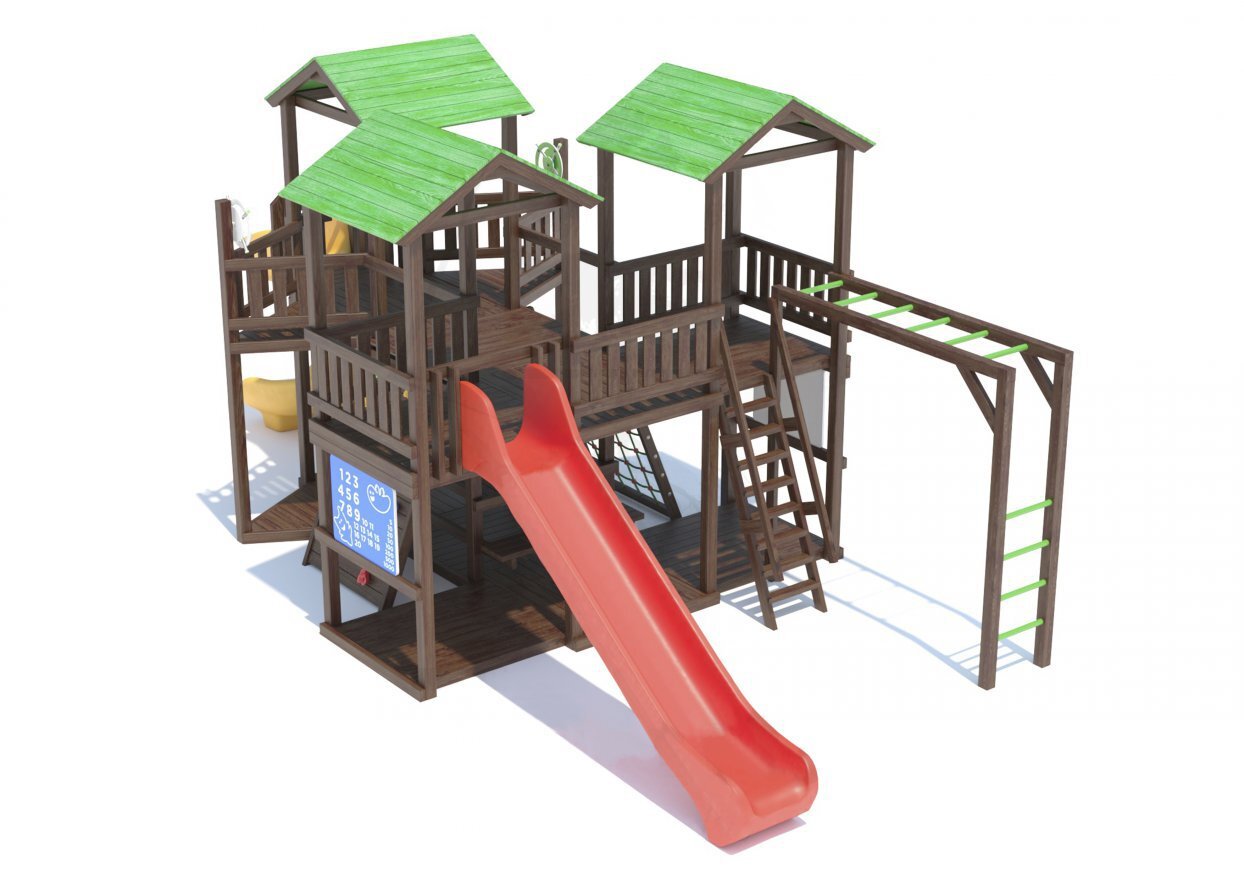

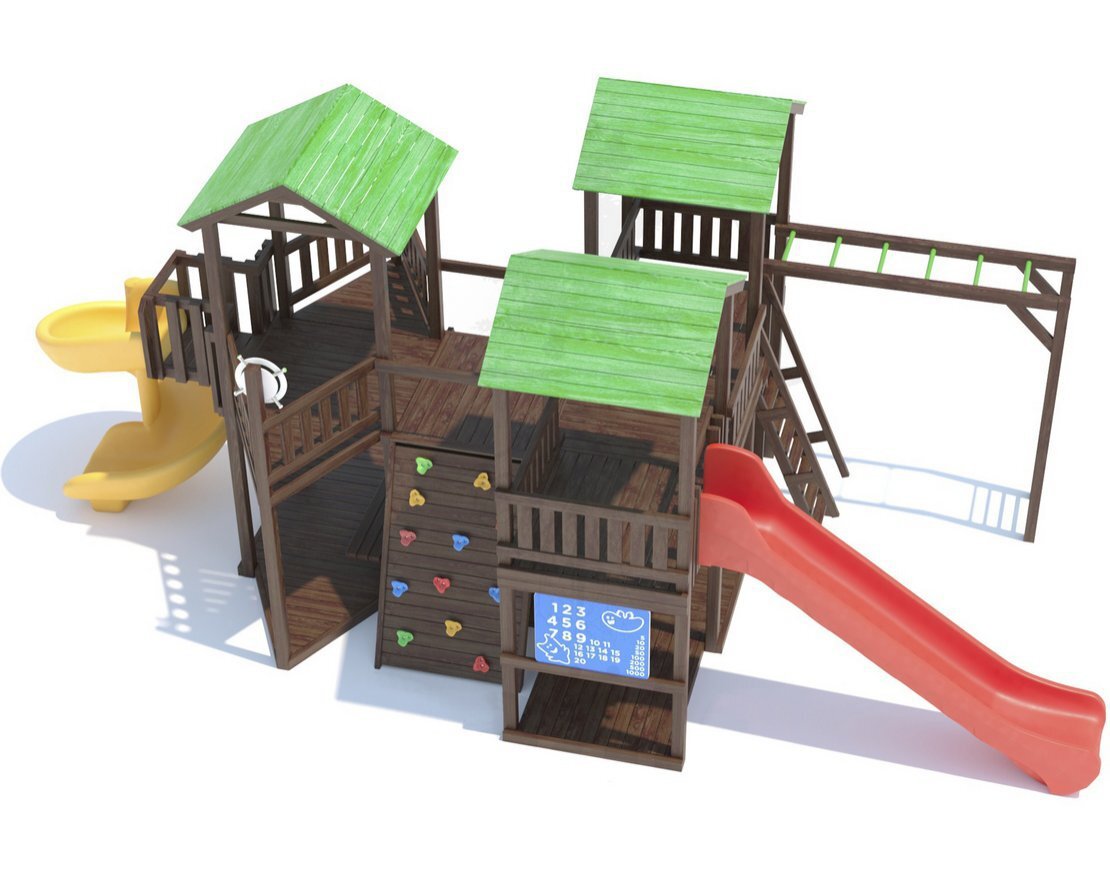

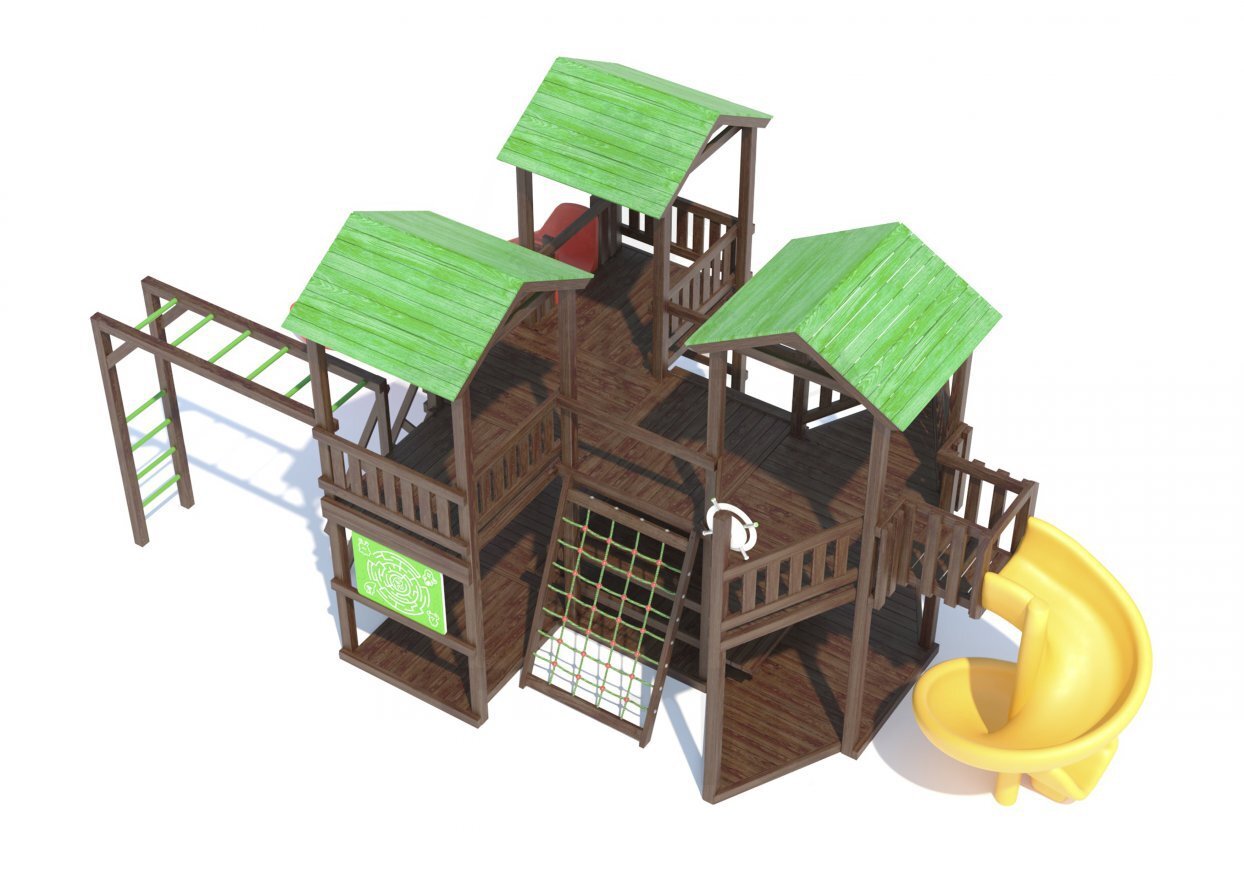

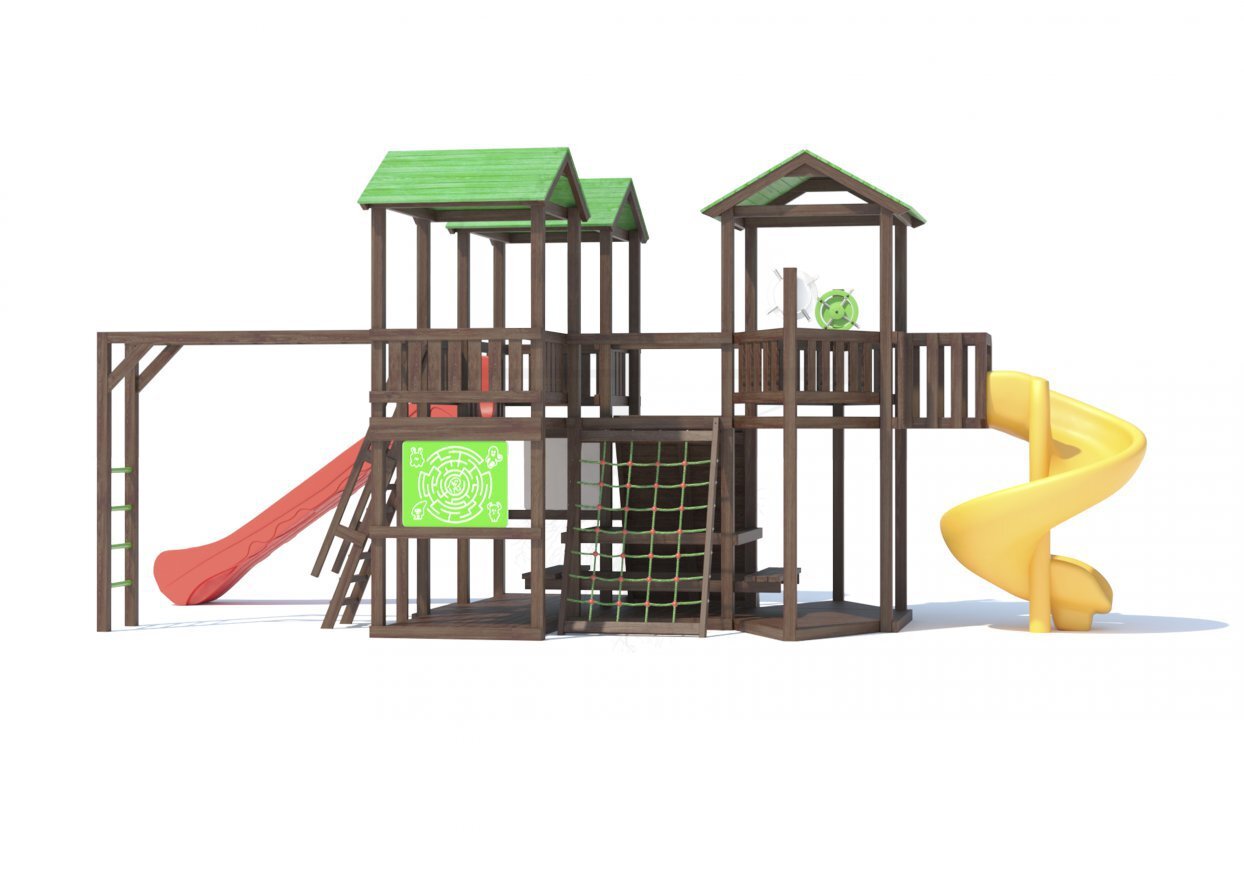

В основе комплекса – 3 башенки с балконами и мостиками «серия Н».Над башенками установлены двухскатные крыши из дерева. Есть прочный пол. Внизу установлены столик и лавочки. Для катания предусмотрены 2 ската из пластика – прямой и винтовой. В комплекте есть канатная и деревянная лесенки, П-образный рукоход, игровые панели из пластика, штурвалы. Перила на лесенке и ограждения в верхней части установлены для безопасности играющих.

Скаты выполняются в жёлтом, зелёном, красном или синем цвете.

Комплектация(обозначение размеров – длина/ширина/высота):

• каркас башенки «серия Н» – 3500х3500х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• центральная стойка – 80х40х2200 мм – 1 ком.;
• встроенный пол-платформа – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 10 ком.;
• встроенный угловой пол-платформа – 1000х825х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 4 ком.;
• встроенный столик с лавочками – 2200х1280х700 мм (высота столика – 700 мм, лавочки – 350 мм) – 1 ком.;
• длинный забор-ограждение – 1200х40х620 мм (высота от уровня платформы – 700 мм) – 5 ком.;
• забор-ограждение для углового балкона 1020х40х620 мм (высота от уровня платформы – 700 мм) – 4 ком.;
• двухскатная крыша с салатовым полотном – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 3 ком.;
• деревянная лестница-стремянка – 1650х480х80 мм/5 ступенек (высота от уровня площадки – 1500 мм) – 1 ком.;
• деревянные перила – 1650х40х340 мм (высота от уровня ступенек – 600 мм) – 1 ком.;
• ограждение над скатом – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• пластиковый антивандальный скат «Bronco» – 3270х580х570 мм (ширина ската внутри – 400 мм, высота бортика – 150 мм; высота от уровня площадки – 1500 мм) – 1ком.;
• мостик с ограждением для винтового ската – 1200х990х780 мм (высота бортиков от уровня платформы – 700 мм) – 1 ком.;
• винтовой пластиковый скат – 1500х1500х2000 мм (ширина ската внутри – 450 мм, высота бортика – 300 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• деревянный П-образный рукоход – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 1 ком.;
• широкий скалодром – 1650х1010х80 мм/12 камней (высота от уровня площадки – 1500 мм) – 1 ком.;
• армированная канатная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• игровая панель (пластик, дерево) – 1200х40х750 мм – 2 ком.;
• штурвал (сталь, пластик) – 450х450х134 мм – 2 ком.;
• арматурный анкер – 800 мм (вбивается в основание) – 10 ком.;

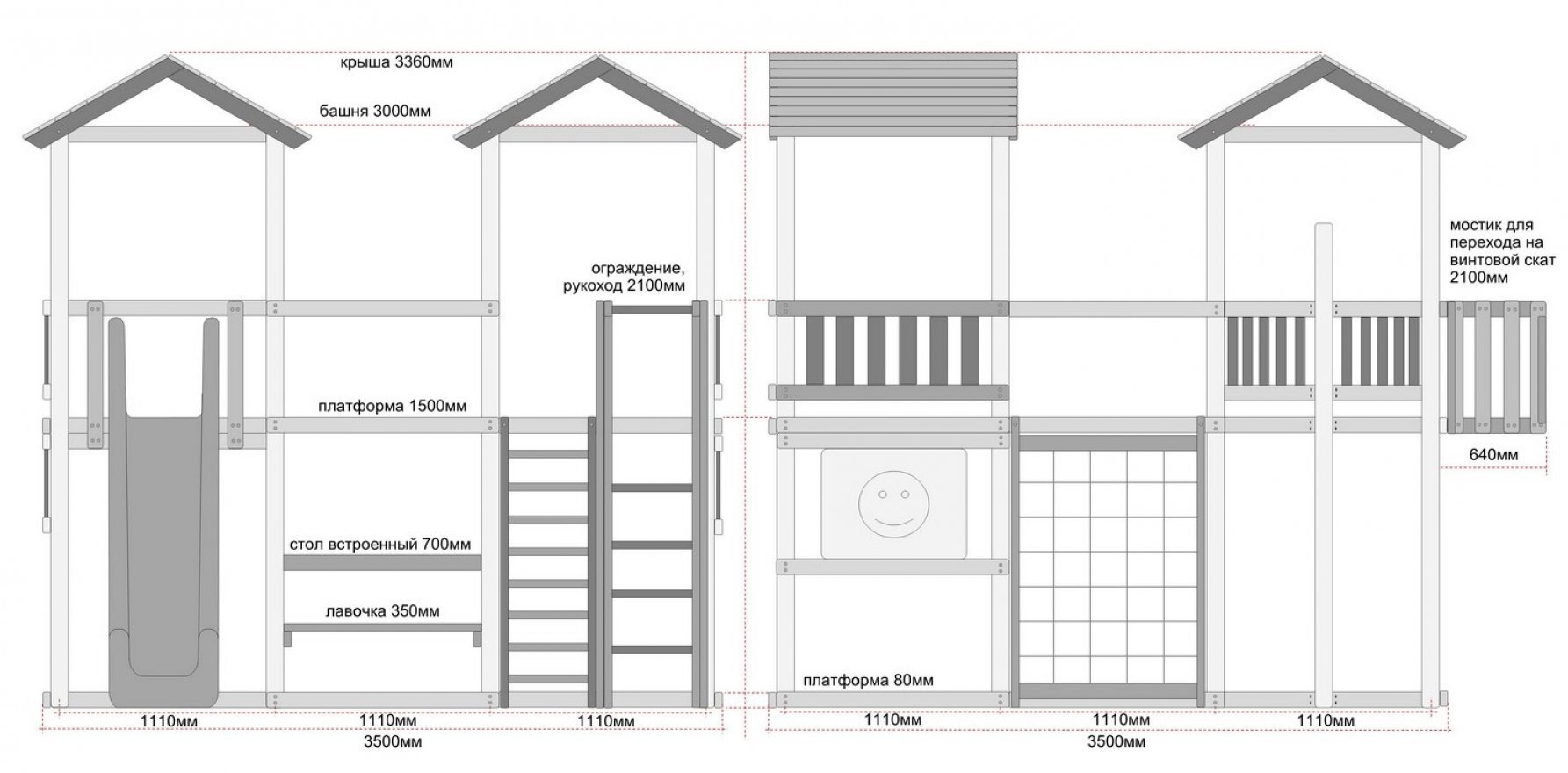

Размеры конструкции:7835х3500х3360 мм; площадь – 27,4 м²

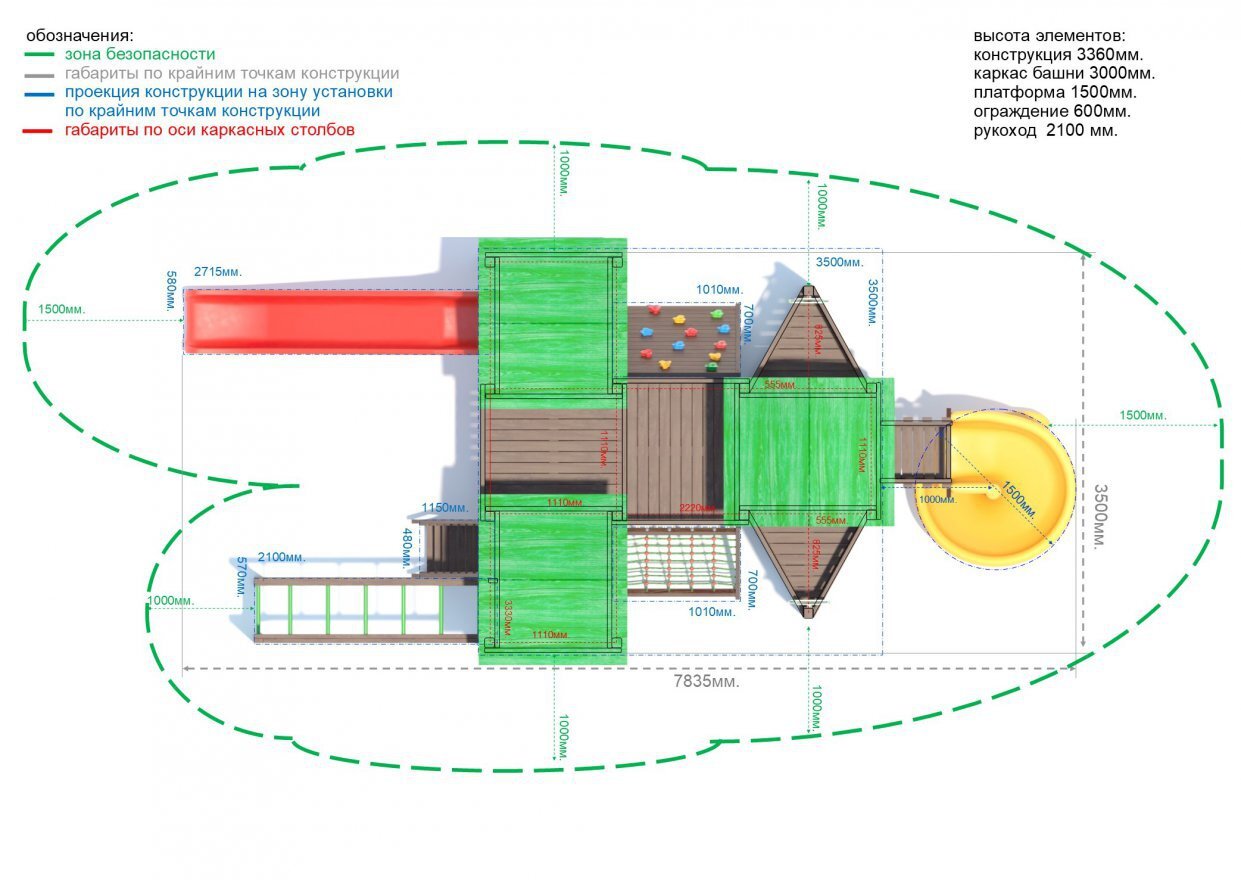

Размеры площадки с учётом зоны безопасности:10835х6500 мм; площадь – 70,4 м².

Для транспортировки:

• общая масса – 1242,4 кг; общий объём – 7,7 м³;
• количество мест – 60 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм);
• в жёсткую обрешётку 1 место – пластиковый скат (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³.), 1 место – пластиковый винтовой скат (масса – 40 кг, размеры – 2000х1500х1500 мм, объём – 4,5 м³.)

Материалы:лы:

Используется древесина сибирской лиственницы: клеёный и сращенный брусья сечением 90х90 мм и 80х40 мм, доска-планкен сечением 90х20 мм. Влажность материала – 8-16%. Обработка – в 2 слоя: маслом для террасных досок и лазурью на воске «ADLER» (цвета «орех» и «зелёное яблоко»). Мастику наносят на торцы элементов. Обновление – по необходимости. Естественный износ устраняют раз в 2-3 года.

Стальные крепежи и подвесы с оцинкованием прочно соединяют элементы.

Скаты, сиденья для качелей, игрушки, канаты, крепежи – от европейского производителя «КВТ». Они устойчивы к выгоранию, сильным морозам, влажности. Пластиковые скаты сохраняют свой цвет даже под сильным солнцем. Они антистатичны.

Единовременная нагрузка не должна превышать: на игровой платформе – 350 кг, на деревянной лестнице – 100 кг, на скалодроме – 150 кг, на канатной лестнице – 150 кг, на рукоходе – 150 кг, на столике с лавочками – 200 кг, на скате – 150 кг.

Сборка и установка:

Выберите сухое место без обрывов и водоёмов поблизости. Приготовьте поверхность участка к размещению опор.

Уберите старые игровые модули, выкопайте растения. Засыпьте ямки и срежьте бугорки. Для безопасной эксплуатации конструкции, площадка должна быть свободна от зеленых насаждений, сооружений и других конструкций, ровная, без перепадов уровня, без впадин и насыпей.

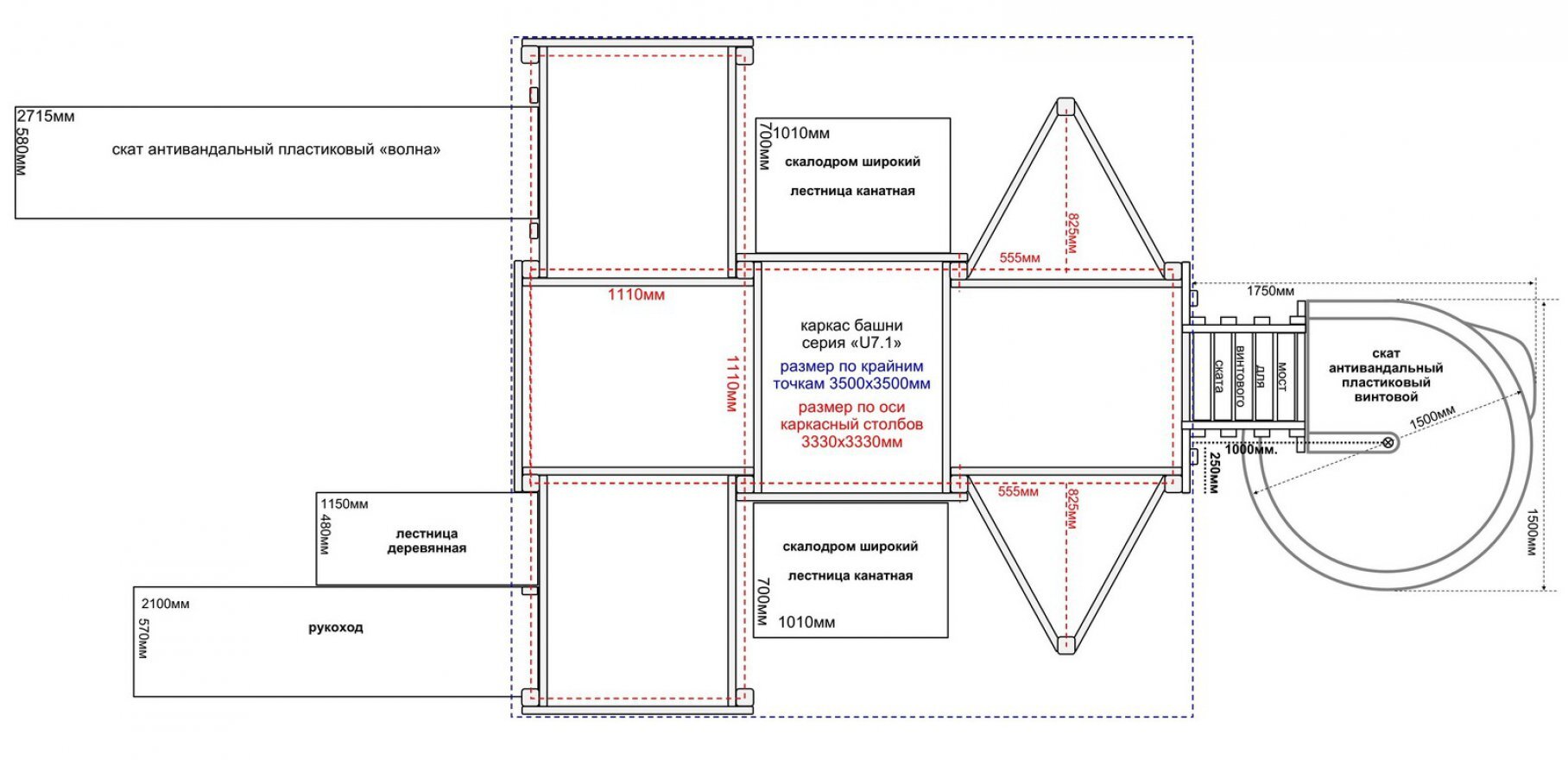

Рекомендуемые основания: естественный грунт (плотность – 1,2 г/см³), асфальтобетонная площадка, газон с дренажным основанием. Основание комплекса выравнивается по горизонту. Его размеры – 7835х3500 мм. При установке бетонируется металлическая труба под винтовым скатом (диаметр – 120 мм). Другие элементы фиксируются анкерами.

Воспользуйтесь услугой сборки от профессионалов. Для самостоятельной установки предусмотрена инструкция.

Можно менять местами элементы. Учитывайте безопасность детей.

Для сборки своими руками подготовьте следующее: стремянку, рулетку для измерений, карандаш, киянку, уровень, шуруповёрт со сверлом диаметром 4 мм и сверлом или пером диаметром 10 мм, набор бит с насадками TORX, шестигранник, набор гаечных ключей. Если основание – бетонное, используйте перфоратор для установки анкеров.
