Игровой комплекс серия E модель 1

Комплектующие части отгружаются со склада (по наличию), поэтому цвет может быть другим.

Игровая и спортивная конструкция из надёжного материала (сибирской лиственницы) подходит для общественных мест. Её устанавливают в парках, дворах жилых комплексов, на участках детских садов, около развлекательных центров. Установка впишется в любую обстановку.

Рассчитана на детей 3-14 лет. Подходит для тренировок – снаряды помогут укрепить мышцы, развить ловкость, преодолеть страх высоты. На ней достаточно места для игр в большой компании.

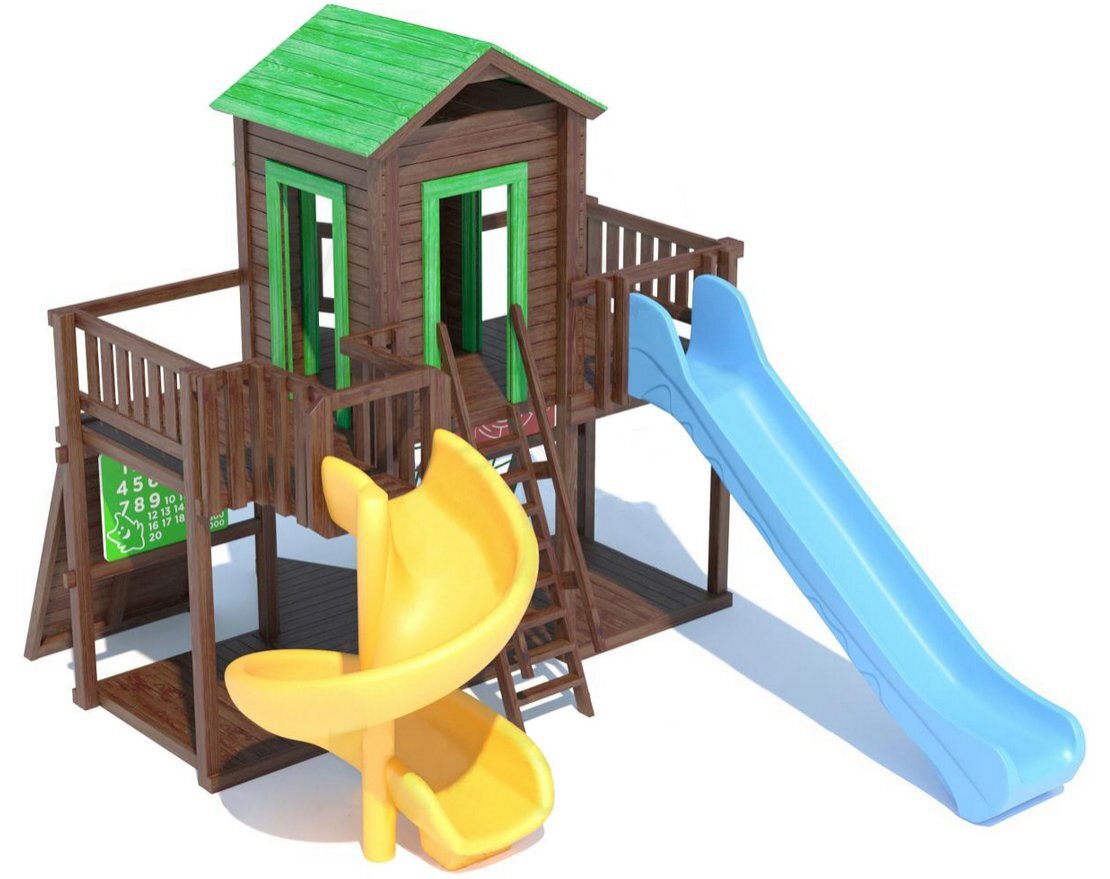

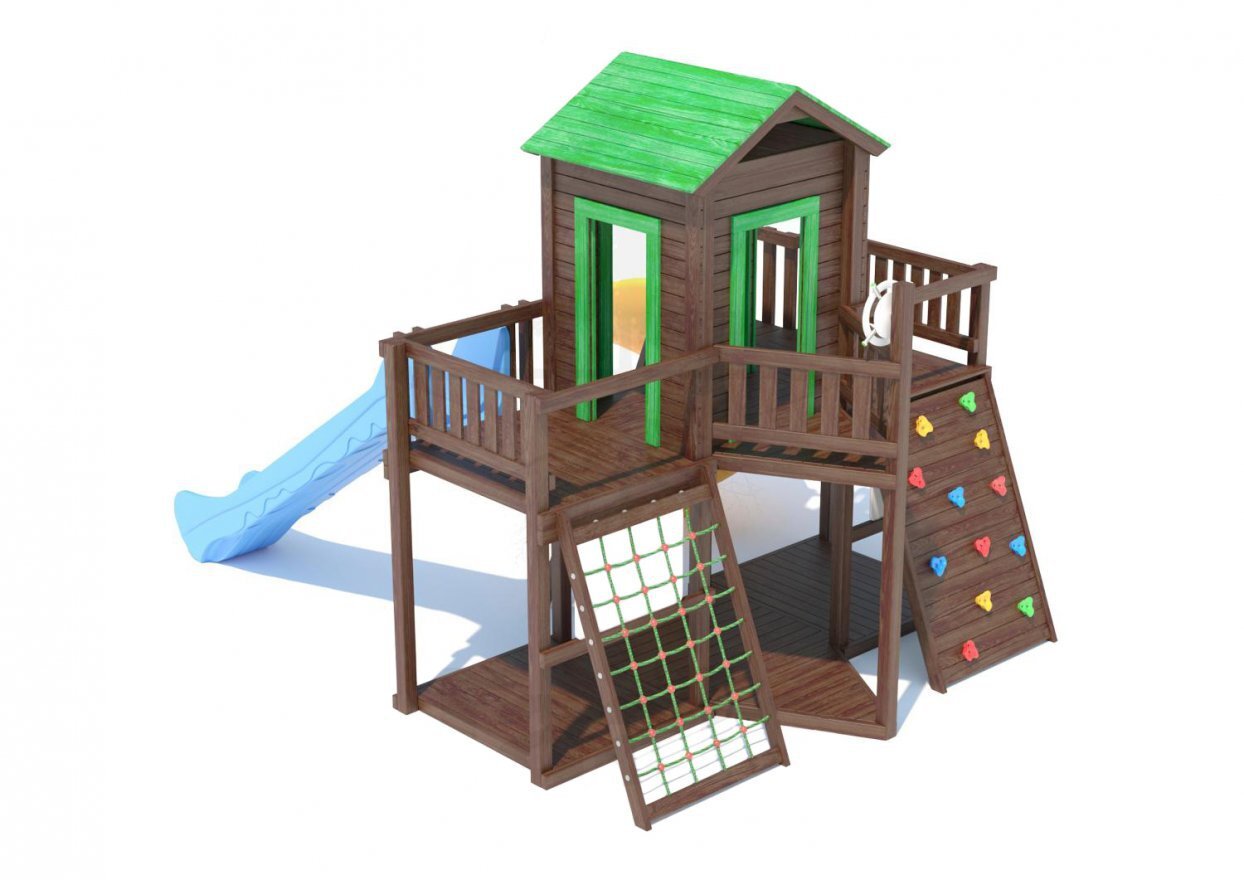

Основная часть установки – башенка с тремя балконами «серии Е». В комплекте – деревянная крыша с 2 скатами, встроенное напольное покрытие, игровой домик, пластиковая горка, винтовой спуск и переходный мостик, скалодром, лестница с армированным канатом, деревянная классическая лесенка, пластиковые игровые панели и штурвал. Большая часть модулей – антивандальная. Есть перила и ограждения для безопасности играющих.

Доступные цвета спуска горки – жёлтый, зелёный, красный и синий.

В комплекте(размеры – длина/ширина/высота):

• каркасная башенка с 3 балконами «серия Е1» – 3500х2065х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• встроенный пол-платформа – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 6 ком.;
• встроенный угловой пол-платформа – 1000х825х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 2 ком.;
• стенка домика с дверным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 4 ком.;
• длинный заборчик-ограждение – 1200х40х620 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• угловой забор-ограждение – 1020х40х620 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• деревянная крыша с 2 скатами (покрытие салатовым полотном) – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 1 ком.;
• деревянная лесенка-стремянка – 1650х480х80 мм/5 ступенек (высота от уровня площадки – 1500 мм) – 1 ком.;
• деревянные перила – 1650х40х340 мм (высота от уровня ступенек – 600 мм) – 1 ком.;
• пластиковая горка «Bronco» антивандального типа – 3270х580х570 мм (внутренняя ширина ската – 400 мм, высота бортика – 150 мм, высота от уровня площадки – 1500 мм) – 1 ком.;
• верхнее ограждение горки – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• пластиковая винтовая горка антивандального типа – 1500х1500х2000 мм (внутренняя ширина ската – 450 мм, высота бортика – 300 мм, высота от уровня площадки – 1500 мм) – 1 ком.;
• мостик и ограждение для винтовой горки – 1200х990х780 мм (высота бортиков от уровня платформы – 700 мм) – 1 ком.;
• широкий скалодром – 1650х1010х80 мм/12 камней-захватов (высота от уровня площадки – 1500 мм) – 1 ком.;
• лесенка с армированным канатом – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• игровая панель из пластика и дерева – 1200х750х40 мм – 2 ком.;
• штурвал из стали и пластика – 450х450х134 мм – 1 ком.;
• арматурный анкер – 800 мм (устанавливается в основании площадки) – 5 ком.;

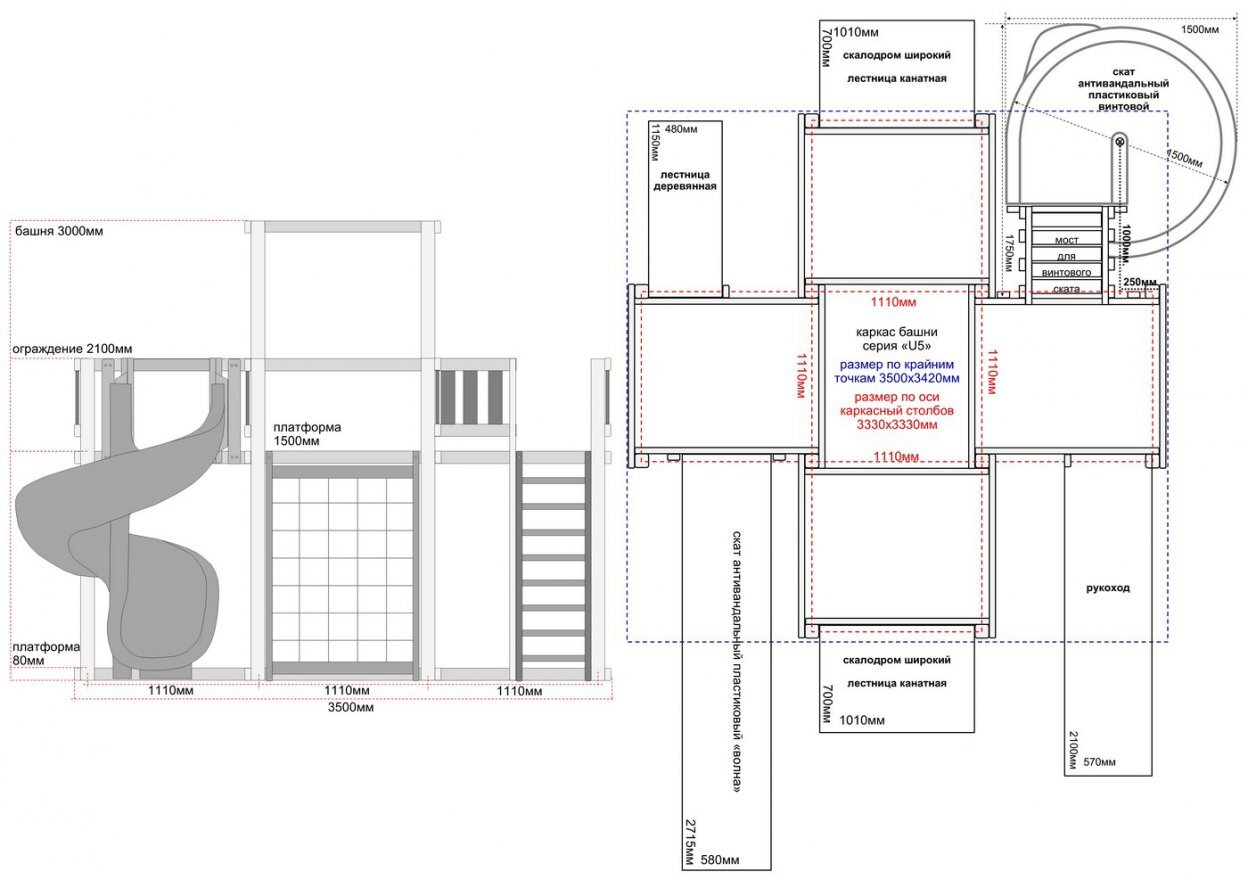

Размеры установки:4695х4000х3360 мм (длина/ширина/высота); площадь –18,8 м²

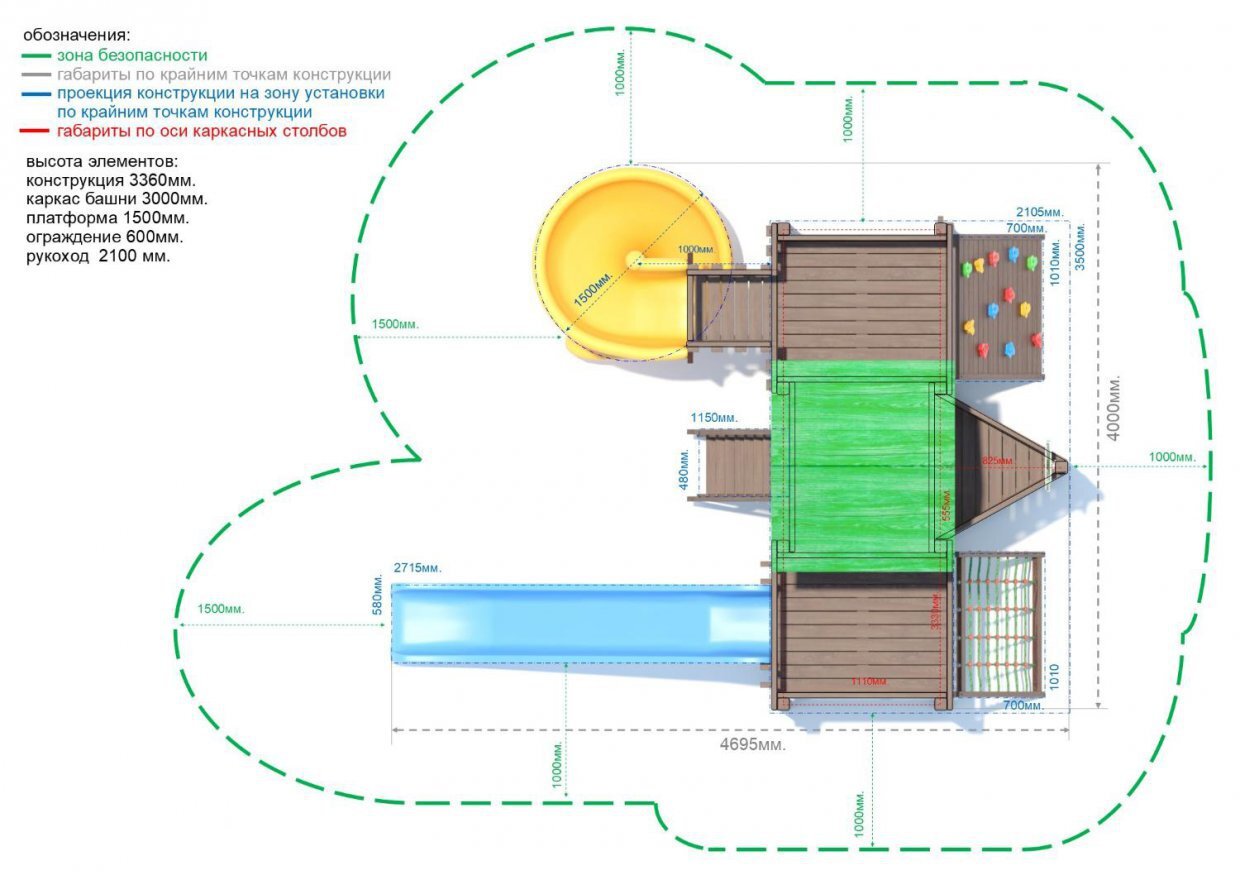

Размеры площадки для установки конструкции+зона безопасности:7195х6000 мм (длина/ширина); площадь – 43,2 м².

Для транспортной компании:

• масса – 808,5 кг.; объём – 7,3м³;
• количество мест – 37 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм);
• в жесткую обрешётку: 1 место для пластиковой горки (масса – 38 кг, 3270х580х570 мм, объём – 1,1 м³), 1 место для пластиковой винтовой горки (масса – 40 кг, 2000х1500х1500 мм, объём – 4,5 м³)

Материалы:

Деревянные детали – из сибирской лиственницы. Клеёный и сращенный брус сечением 90х90 мм; клеёный и сращенный брус сечением 80х40 мм, доска-планкен сечением 90х20 мм (высушена в камере, влажность – 8-16%). Двухслойная обработка безопасными составами – маслом для террасной доски и восковой лазурью «ADLER» (цвет «орех», «зеленое яблоко»). На торцах – мастика. Рекомендации по обновлению покрытия на деревянных частях: при естественном износе покрытия – раз в 2-3 года; реставрация отдельных деталей – сразу после повреждения. Подбор масла проводят по цвету и стойкости к внешним воздействиям.

Стальные оцинкованные крепёжные и подвесные элементы надёжны в эксплуатации.

Долговечная фурнитура от европейского производителя «КВТ» (горки, сидения качелей, игрушки, канаты, крепёжные части) защищена от воздействия УФ-излучения. Устойчива к влаге и морозу. Используется при температурах от - 60°С до +60°С. У пластиковых горок – отличная скользящая поверхность. Они защищены от солнечных лучей. Отсутствует статическое напряжение.

Распределённая единовременная нагрузка на элементы должна быть не более: на игровой платформе – 350 кг, на статичном мостике – 350 кг, на деревянной лесенке – 100 кг, на скалодроме – 150 кг, на канатной лесенке – 150 кг, на горке – 150 кг.

Перед сборкой и во время неё:

Подготовьте поверхность места, на котором устанавливаете детскую площадку.

Освободите участок от растений и других сооружений. Выровняйте перепады, засыпьте впадины. Устанавливайте комплекс вдали от водоёмов, оврагов и болот.

Рекомендованные типы оснований: естественный грунт плотностью 1,2г/см³, асфальтобетон, газон с дренажом. Поверхность основания (длина – 4695 мм, ширина – 4000 мм) выравнивается по горизонту. Допускается уклон поверхности – 20 мм на 10 погонных метров. Все детали конструкции, которые соприкасаются с поверхностью основания, должны быть в одной плоскости. Основание винтовой горки (труба из металла диаметром 120 мм) бетонируется. Отдельные части установки фиксируются арматурными анкерами.

Возможна самостоятельная сборка и установка. Доступны услуги наших профессионалов.

При соблюдении правил безопасной эксплуатации Вы можете поменять местами те или иные элементы.

При самостоятельной установке используйте: стремянку, рулетку, карандаш, киянку, уровень, шуруповёрт, сверло диаметром 4 мм, сверло или перо диаметром 10 мм, набор бит с насадками «TORX», шестигранник, набор гаечных ключей. Используйте перфоратор для сверления отверстий при установке на бетон.
