Игровой комплекс серия D модель 1

Цвета снарядов зависят от наличия на складе. Могут быть другими.

Для изготовления игровой площадки используют древесину сибирской лиственницы. Модель подходит для установки в парках, на территории жилых комплексов, на участках детских садов, на дачах. Вписывается в любую уличную обстановку. Отличное место для активного отдыха детей.

Возраст пользователей – 3-14 лет. Игры в комплексе укрепляют здоровье, улучшают координацию, помогают стать смелым и ловким. Взаимодействуя друг с другом, дети учатся общаться и дружить. Встроенные игровые панели развивают логику.

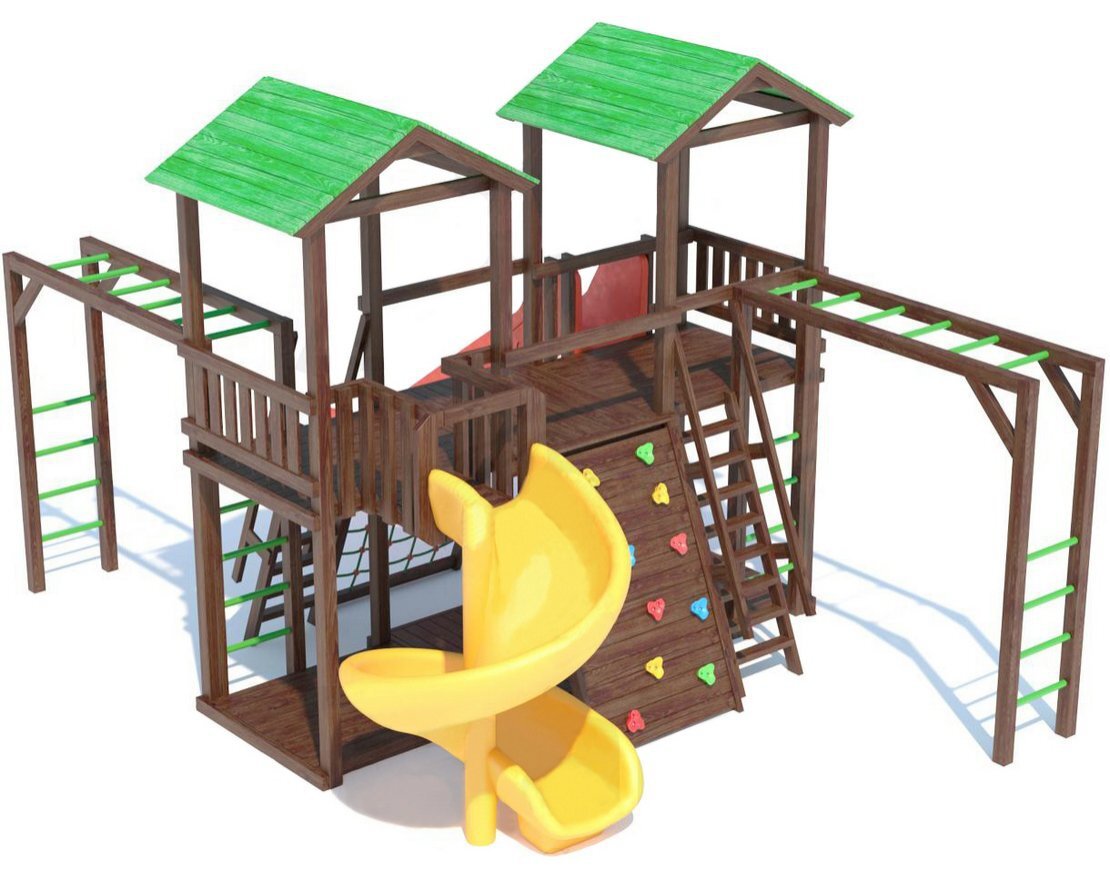

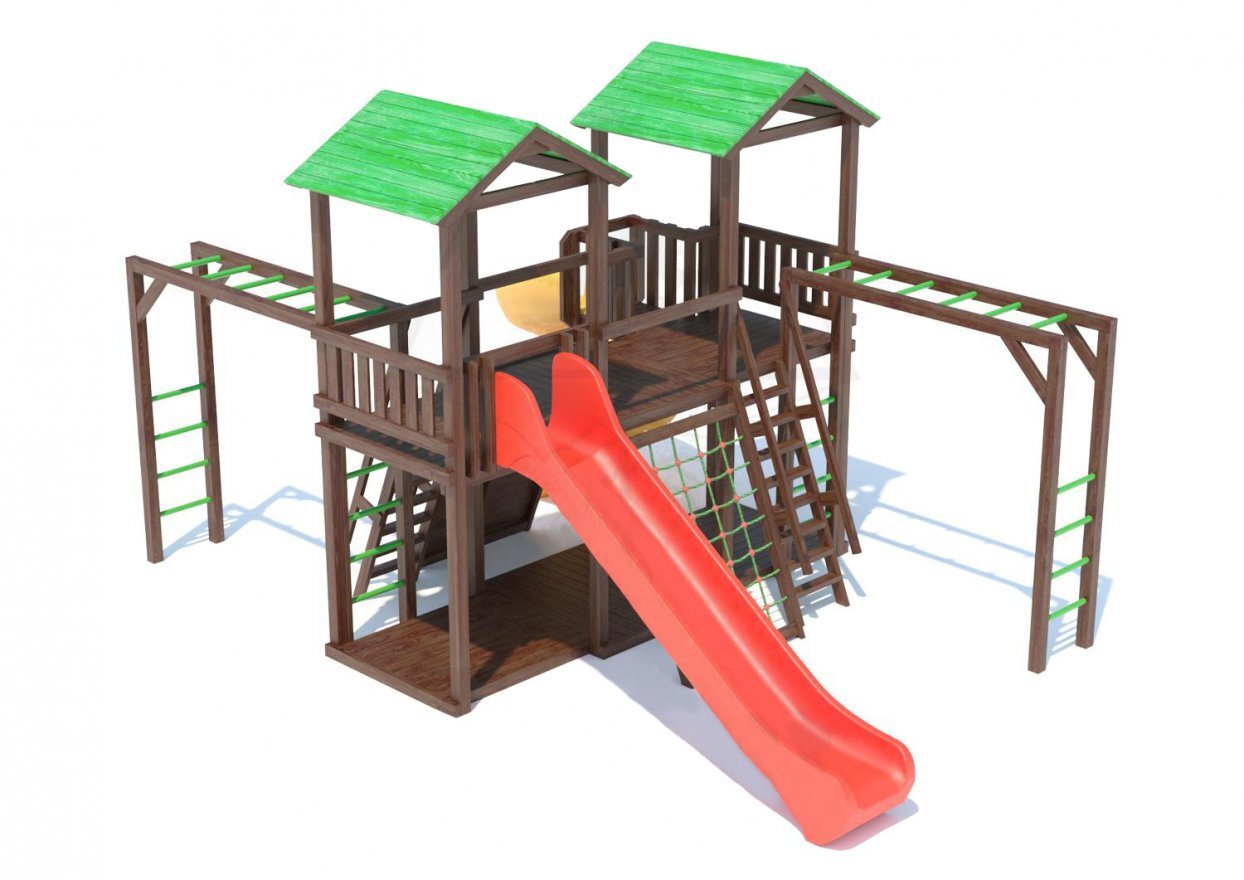

Комплекс включает в себя 2 основные башенки, соединённые статичным мостом, серии D. Для защиты от осадков предусмотрены двускатные крыши из дерева. Обе башенки дополнены прочным полом. К ним присоединяют антивандальные прямую и винтовую (с переходным мостом) горки из пластика, скалодром, канатную армированную лесенку, 2 П-образных рукохода и 2 деревянные лесенки с перилами. Предусмотрены безопасные ограждения.

Возможные цвета скатов: жёлтый, синий, зелёный, красный.

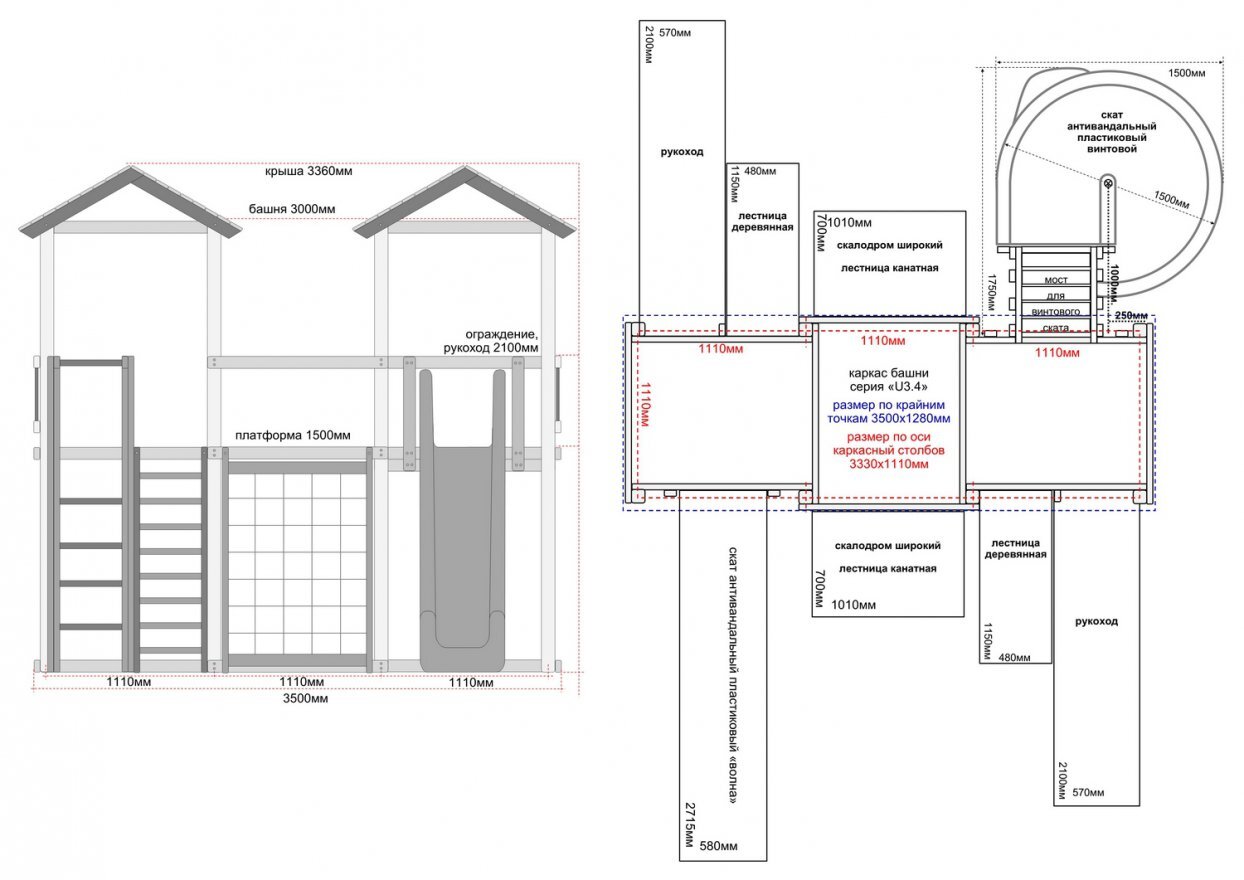

В комплексе:(обозначение размеров – длина/ширина/высота):

• башенка серии D – 3500х1280х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• центральная стойка 80х40х2200 мм – 2 ком.;
• встроенный пол – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 6 ком.;
• длинное ограждение – 1200х40х620 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• деревянная крыша с 2 скатами, покрытыми салатовым полотном – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 2 ком.;
• деревянная лесенка-стремянка с 5 ступеньками – 1650х480х80 мм (высота от уровня площадки – 1500 мм) – 2 ком.;
• деревянные перила – 1650х40х340 мм (высота от уровня ступенек – 600 мм) – 2 ком.;
• ограждение над скатом – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• антивандальный скат из пластика Bronco – 3270х580х570 мм (внутренняя ширина ската – 400 мм., высота бортика – 150 мм.; высота от уровня площадки – 1500 мм) – 1 ком.;
• мостик к винтовому скату – 1200х990х780 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• антивандальный винтовой скат из пластика – 1500х1500х2000 мм (внутренняя ширина ската – 450 мм., высота бортика – 300 мм.; высота от уровня площадки – 1500 мм) – 1 ком.;
• П-образный рукоход из дерева – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 2 ком.;
• широкий скалодром с 12 камнями – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• канатная армированная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• арматурный анкер для укрепления основания площадки – 800 мм – 8 ком.;

Размеры комплекса:5935х4000х3360 мм; площадь – 23,7 м²

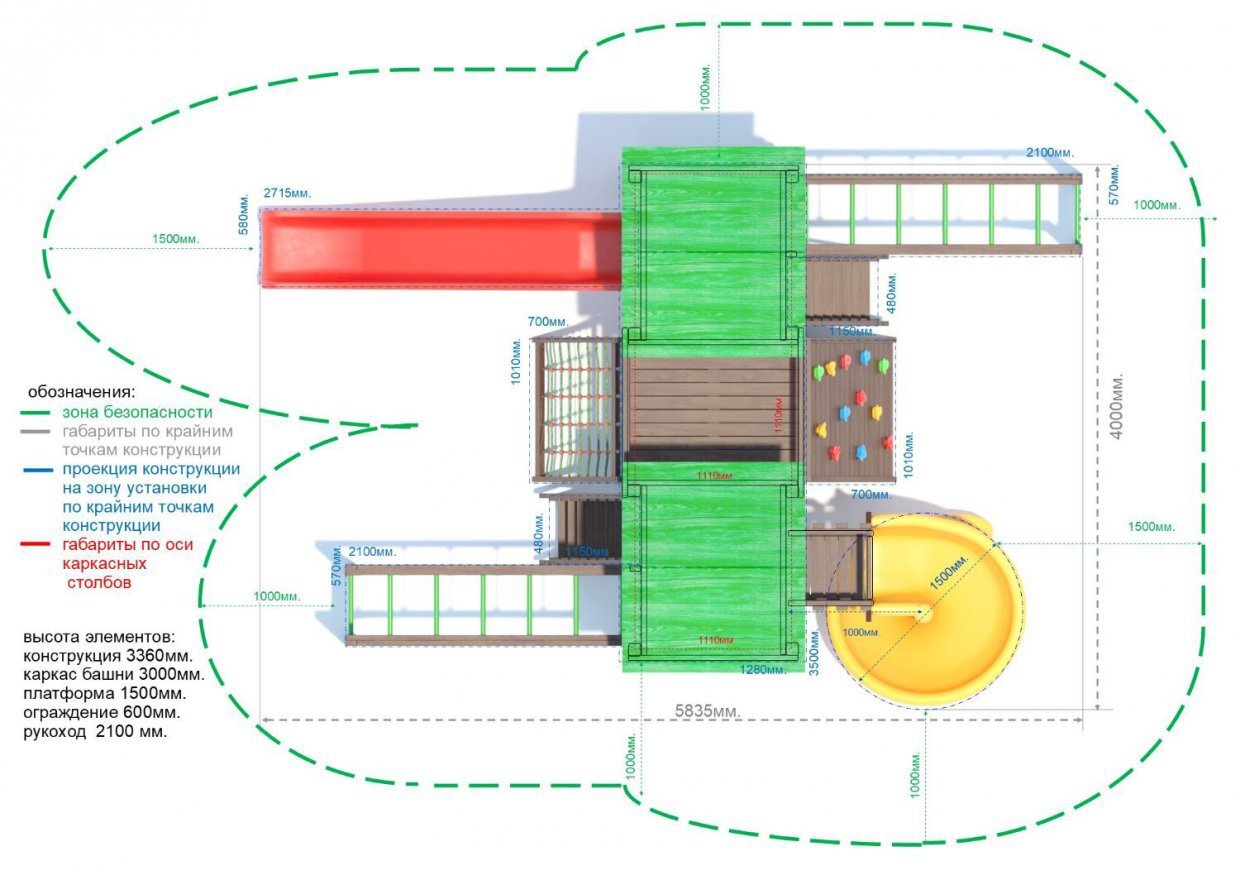

Размеры площадки с выделенной зоной безопасности:8935х7000 мм; площадь – 62,5 м²

Информация для транспортной компании:

• общая масса – 824,6 кг; общий объём – 7,1 м³;
• количество мест – 36 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм);
• жёсткая обрешётка для пластикового прямого ската (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³) и пластикового винтового ската (масса – 40 кг, размеры – 2000х1500х1500 мм, объём – 4,5 м³)

Используемые материалы:

Для изготовления деревянных деталей используют сибирскую лиственницу. Из неё сделаны клеёный и сращенный брус (сечение – 90х90 мм); клеёный и сращенный брус (сечение – 80х40 мм), доска-планкен (сечение – 90х20 мм). Детали высушены в камере до влажности в 8-16%. Покрытие (2 слоя) – масло для террасной доски, восковая лазурь ADLER (цвет «орех», «зелёное яблоко»). Для покрытия торцов используют мастику. Обновление покрытия – при повреждении или при естественном износе (раз в 2-3 года). Понадобится масло для уличной эксплуатации в цвет предыдущего.

Стальные крепёжные элементы с оцинкованием прочно соединяют снаряды с корпусом.

Европейская фурнитура КВТ отличается долговечностью. Защищена от выгорания и растрескивания. Остаётся в первоначальном виде при температурах от - 60°С до +60°С. Антивандальная горка из пластика сохраняет свой цвет даже под воздействием яркого солнца. При катании на ней не образуется статическое напряжение.

Нагрузка на комплектующие должна быть не более: 350 кг на игровой платформе, 350 кг на статичном мосту, 100 кг на деревянной лесенке, 150 кг на скалодроме, 150 кг на канатной лесенке, 150 кг на рукоходе, 150 кг на скате горки.

Процесс подготовки участка и сборка:

Подготовка поверхности – важный этап.

Выберите ровный участок без впадин и насыпей, без деревьев и кустарников. Он доджен находиться подальше от водоёмов и оврагов. Габариты площадки с учётом зоны безопасности: длина – 8435 мм, ширина – 6000 мм, площадь площадки – S-50,6м².

Комплекс устанавливают на естественный грунт (плотность – 1,2 г/см³), бетон или газон на дренажном основании. Размеры основания: длина – 5935 мм, ширина – 4000 мм. Оно выравнивается по горизонту, допустимый уклон – 20 мм на 10 погонных метров. Металлическое основание винтового ската необходимо бетонировать. Прочие элементы укрепляются анкерами.

При самостоятельной сборке комплекса воспользуйтесь инструкцией. В ней указан порядок установки. Для экономии времени и сил закажите услугу сборки от наших сотрудников.

Конструкцию легко трансформировать. Снаряды можно поменять местами. Перед этим учитывайте расположение зоны безопасности.

Набор инструментов и полезных предметов для самостоятельной установки: стремянка, рулетка для измерений, карандаш, киянка, уровень, шуруповёрт, сверло (диаметр – 4 мм), сверло или перо (диаметр – 10 мм), биты с насадками TORX, шестигранник, набор гаечных ключей. Перфоратор понадобится при сборке комплекса на бетонном основании.
