Игровой комплекс серия C модель 3

Расцветка деталей зависит от наличия. Может отличаться от представленной на сайте.

Для изготовления прочного комплекса для детских площадок используют древесину сибирской лиственницы. Установка подходит для дворов, парков, территорий санаторий и баз отдыха, дачных участков. Комплекс-конструктор – отличное место для весёлого и активного времяпрепровождения детей 3-14 лет.

В конструкции предусмотрены снаряды, необходимые для физического, творческого и умственного развития. Высокие комплектующие помогают преодолевать страх высоты. Смотровые площадки подходят для игр в компании и налаживания отношений.

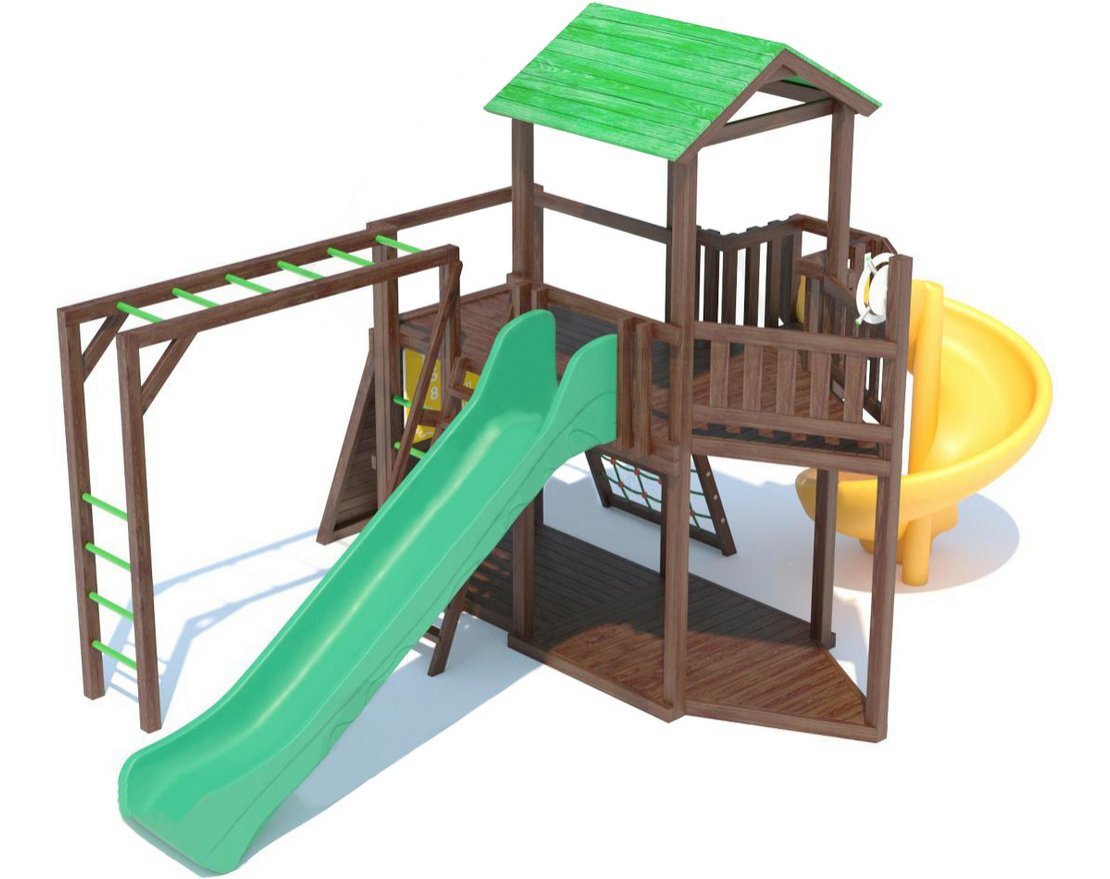

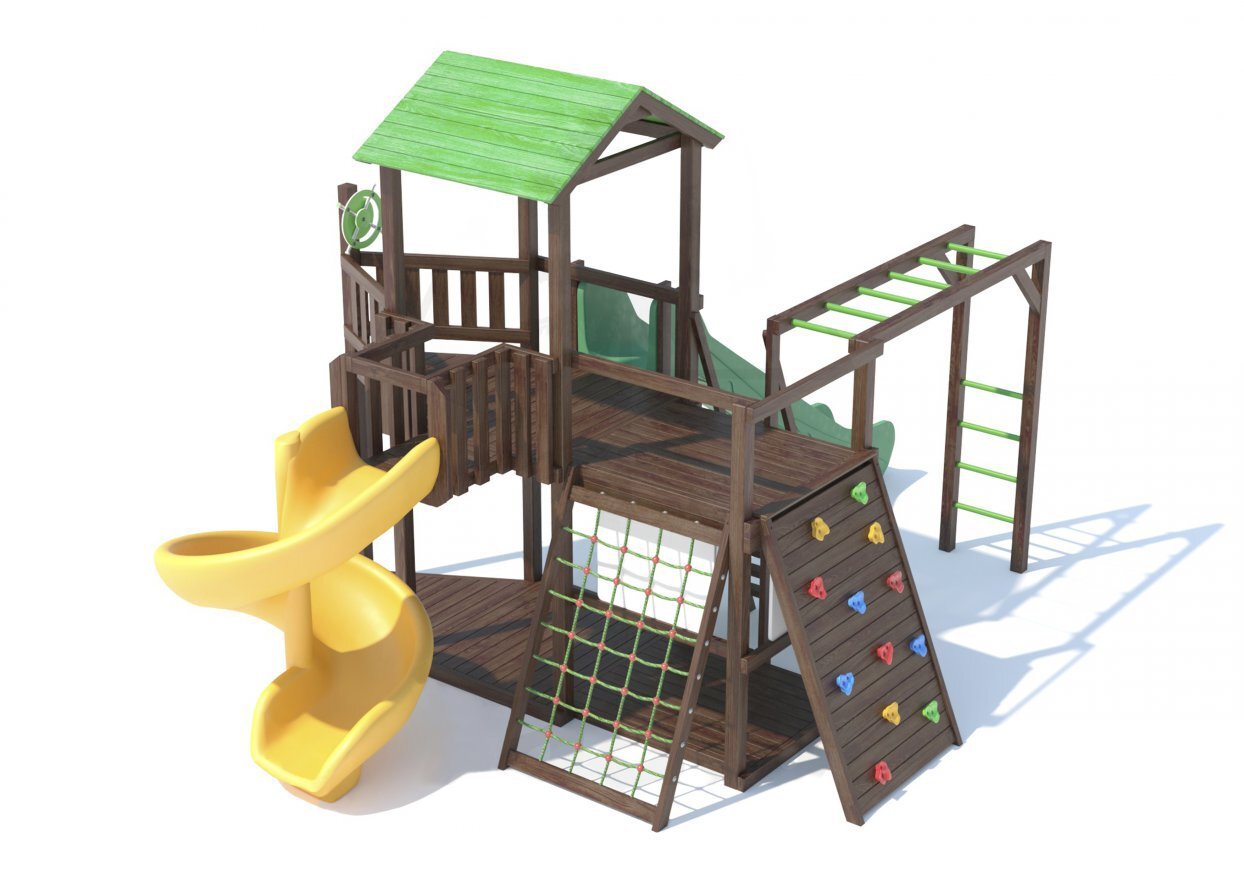

Центральная часть площадки – башенка серии С со стандартным и угловым балконами. Сверху установлена двускатная крыша из дерева. Предусмотрено прочное напольное покрытие. По бокам установлены 2 пластиковых ската: первый – прямой, второй – винтовой. Также есть скалодром, канатная лесенка, рукоход в виде буквы П, деревянная лесенка для быстрого подъёма, игровые панели из пластика и штурвал. Элементы безопасности – перила, ограждения, боковины-заборчики.

Скат может быть жёлтым, зелёным, красным или синим.

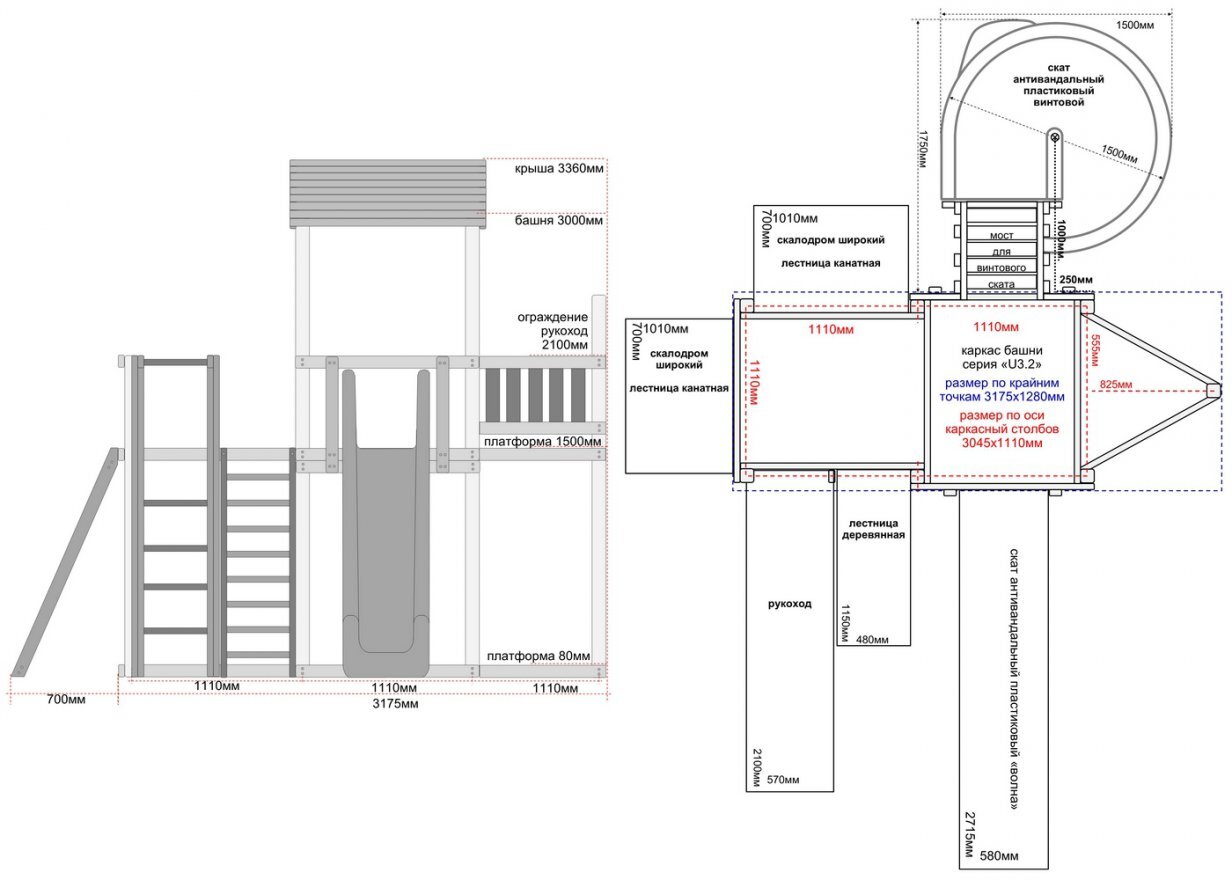

В комплекте:(обозначение размеров – длина/ширина/высота):

• башенка со стандартным и угловым балконами серии С – 3175х1280х3000 мм (высота от уровня площадки – 3000 мм) – 1 ком.;
• центральная стойка – 80х40х2200 мм – 1 ком.;
• встроенный пол – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 4 ком.;
• встроенный угловой пол – 1000х825х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 2 ком.;
• заборчик для углового балкона – 1020х40х620 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• деревянная двускатная крыша с салатовым полотном – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 1 ком.;
• деревянная лесенка типа стремянки с 5 ступеньками – 1650х480х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• деревянные перила к лесенке 1650х40х340 мм (высота от уровня ступеней – 600 мм) – 1 ком.;
• деревянный рукоход в виде буквы П – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 1 ком.;
• ограждение над скатом – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• прямой скат из пластика Bronco – 3270х580х570 мм (ширина ската внутри – 400 мм, высота бортиков – 150 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• мостик с ограждением к винтовому скату – 1200х990х780 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• винтовой скат из пластика – 1500х1500х2000 мм (ширина ската внутри – 450 мм, высота бортиков – 300 мм; высота от уровня площадки – 1500 мм) – 1 ком.;
• скалодром с 12 камнями-зацепами – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• канатная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• игровая панель из пластика и дерева – 1200х750х40 мм – 2 ком.;
• штурвал из стали и пластика – 450х450х134 мм – 1 ком.;
• арматурные анкеры – 800 мм (для укрепления основания комплекса) – 7 ком.;

Размеры комплекса:5745х3875х3360 мм; площадь – 22,3 м²

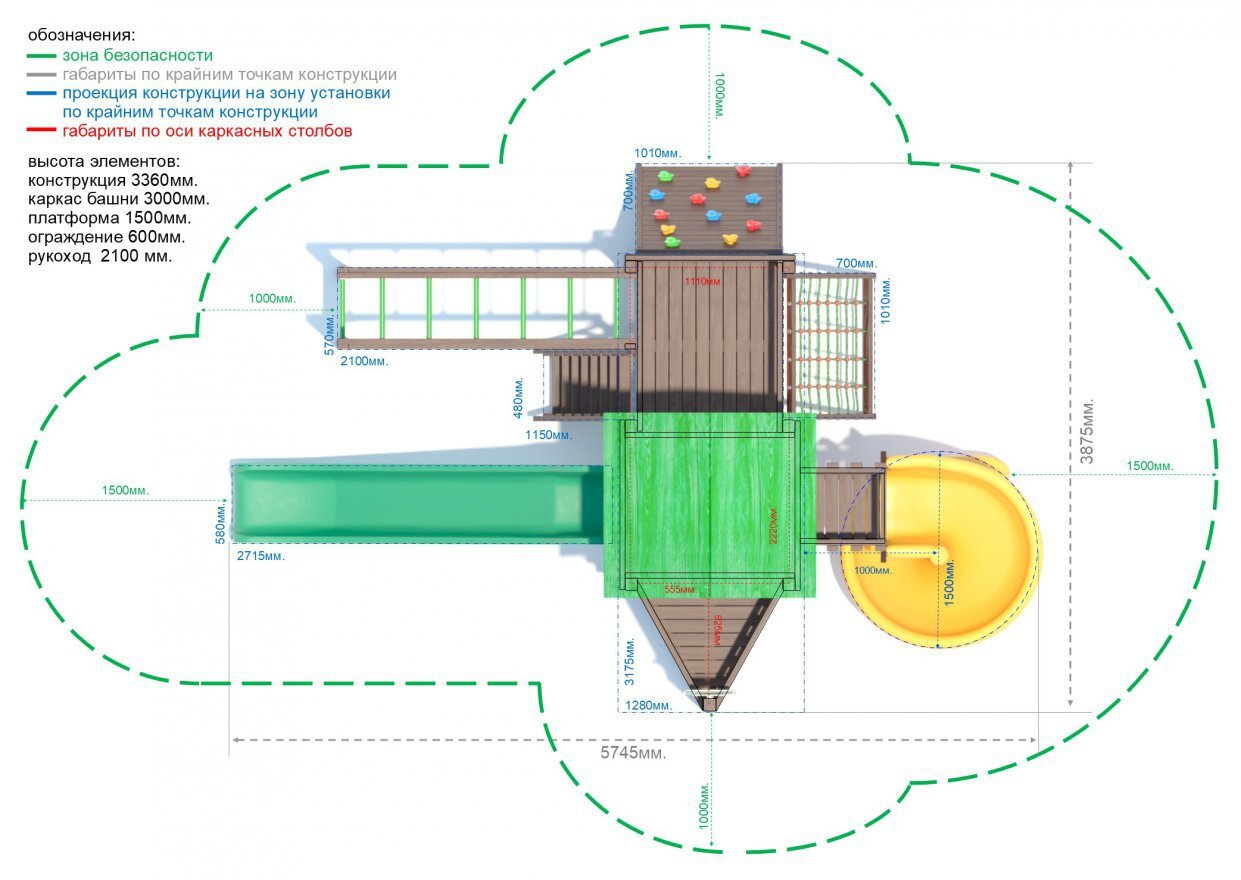

Размеры участка с учётом зоны безопасности:8745х6875 мм; площадь – 60,1 м²

Сведения для транспортной компании:

• общая масса – 658,6 кг; общий объём – 6,9м³
• количество мест – 32 (самое длинное – 3270 мм, самое широкое – 1500 мм, самое высокое – 1500 мм)
• жёсткая обрешётка для пластикового прямого ската (масса – 38 кг, 3270х580х570 мм, объём – 1,1 м³), для винтового пластикового ската (масса – 40 кг, 2000х1500х1500 мм, объём – 4,5 м³)

Материалы изготовления:

Основной – древесина сибирской лиственницы. Из неё изготовлены клеёный и сращенный брус с сечением 90х90 мм; клеёный и сращенный брус лиственницы с сечением 80х40 мм, доска-планкен с сечением 90х20 мм. Детали высушены в специальной камере. Их влажность – 8-16%. Для двухслойного покрытия используют масло для террасной доски и восковую лазурь ADLER (цвет «орех», «зелёное яблоко»). Для запечатывания торцов используют мастику. При естественном износе покрытия его обновляют раз в 2-3 года. При механическом повреждении необходимо незамедлительно восстановить покрытие. Масло для уличного использования подбирается по цвету.

Для соединения элементов используются стальные оцинкованные крепежи и подвесные части.

Европейская фурнитура КВТ (скаты, сиденья, игрушки, канаты, крепёжные детали) отличается долгим сроком службы. Предусмотрена защита от выцветания, воздействия осадков. Температурный диапазон использования – от - 60°С до +60°С. Скат из пластика защищён от нагревания и выцветания, антистатичен.

Рекомендованная нагрузка на: игровую платформу – 350 кг, деревянную лестенку – 100 кг, скалодром – 150 кг, канатную лесенку – 150 кг, рукоход – 150 кг, скат – 150 кг.

Подготовка участка, сборка комплекса:

Поверхность детской площадки должна быть тщательно подготовленной.

Требования: отсутствие растений и каких-либо построек, отсутствие перепадов поверхности, ям, насыпей. Установка на расстоянии от любых водоёмов, оврагов. Габариты площадки с учётом зоны безопасности: длина – 8435 мм, ширина – 6000 мм, площадь площадки – S-50,6м².

Рекомендуемое основание: естественный грунт (средняя плотность и выше), бетон или асфальт, дренажированный газон. Размеры основания (крайние точки): длина – 5745 мм, ширина – 3875 мм. Выравнивается по горизонту. Допускается уклон в 20 мм на 10 погонных метров. Основание винтового ската из металлической трубы (диаметр – 120 мм) бетонируется. Другие части комплекса фиксируются анкерами.

Для Клиентов доступна услуга сборки комплекса от наших профессионалов. Возможна самостоятельная сборка. Для этого воспользуйтесь инструкцией к площадке.

Преимущество комплекса – в возможности менять местами отдельные элементы (при соблюдении зон безопасности и правил сборки).

Для сборки своими руками подготовьте следующее: стремянку, рулетку для измерений, карандаш, киянку, уровень, шуруповёрт со сверлом диаметром 4 мм и сверлом или пером диаметром 10 мм, набор бит с насадками TORX, шестигранник, набор гаечных ключей. Если основание – бетонное, используйте перформатор для установки анкеров.
