Игровой комплекс серия C модель 1

Цвета деталей могут отличаться от представленных. Модули отгружаются из наличия на складе.

Предлагаем надёжную игровую конструкцию из сибирской лиственницы для детских площадок. Пригодится в парке, во дворе жилого комплекса, на территории образовательных учреждений, на дачном участке. Для весёлого и интересного времяпрепровождения на свежем воздухе.

Возраст детей – от 3 до 14 лет. Подходит для общего физического развития, улучшения координации. Отличное место для коллективных игр и укреплению дружбы. Игровые панели – для развития логики.

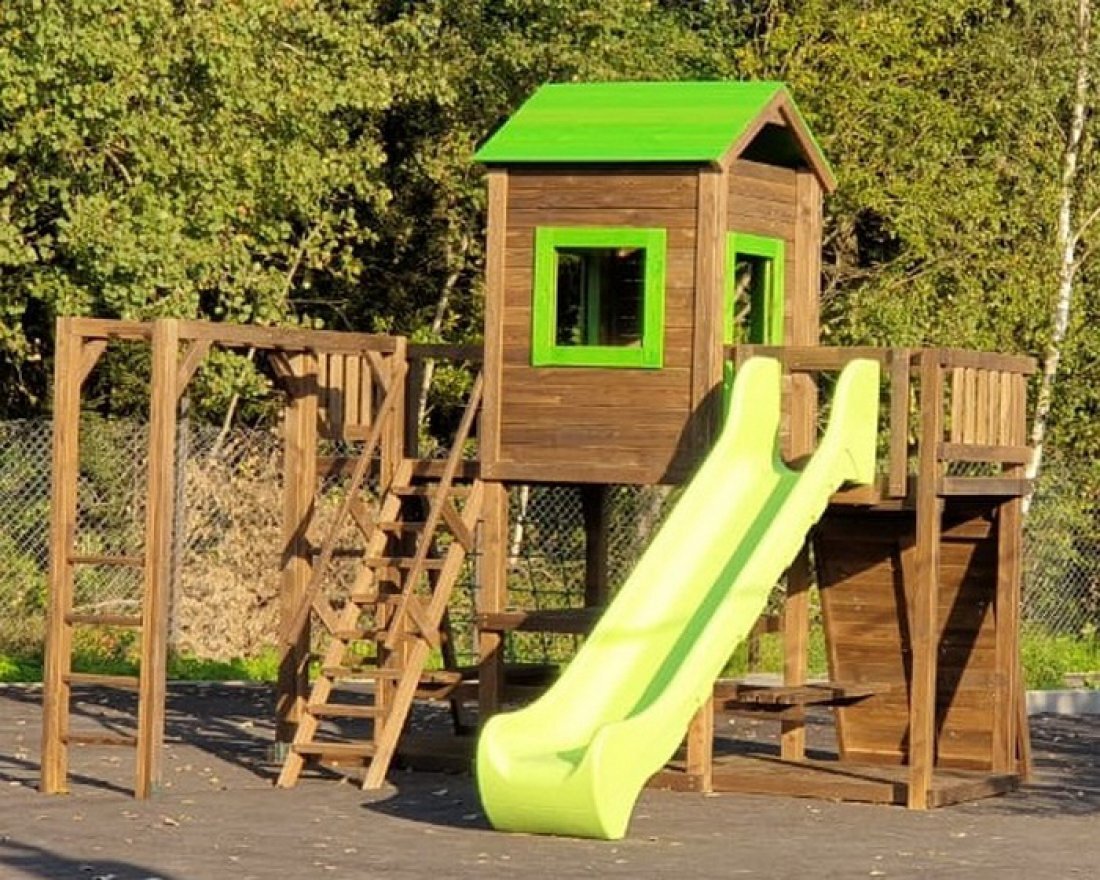

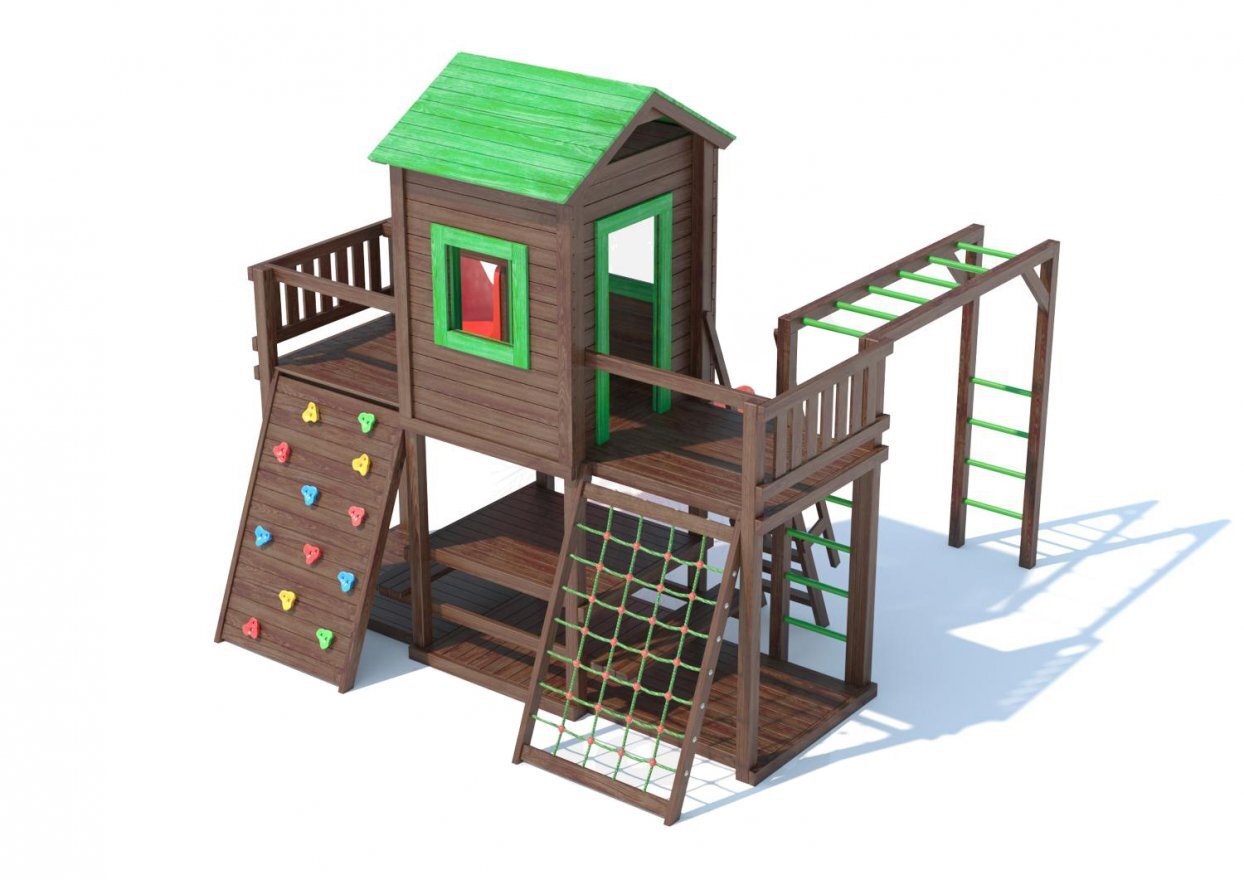

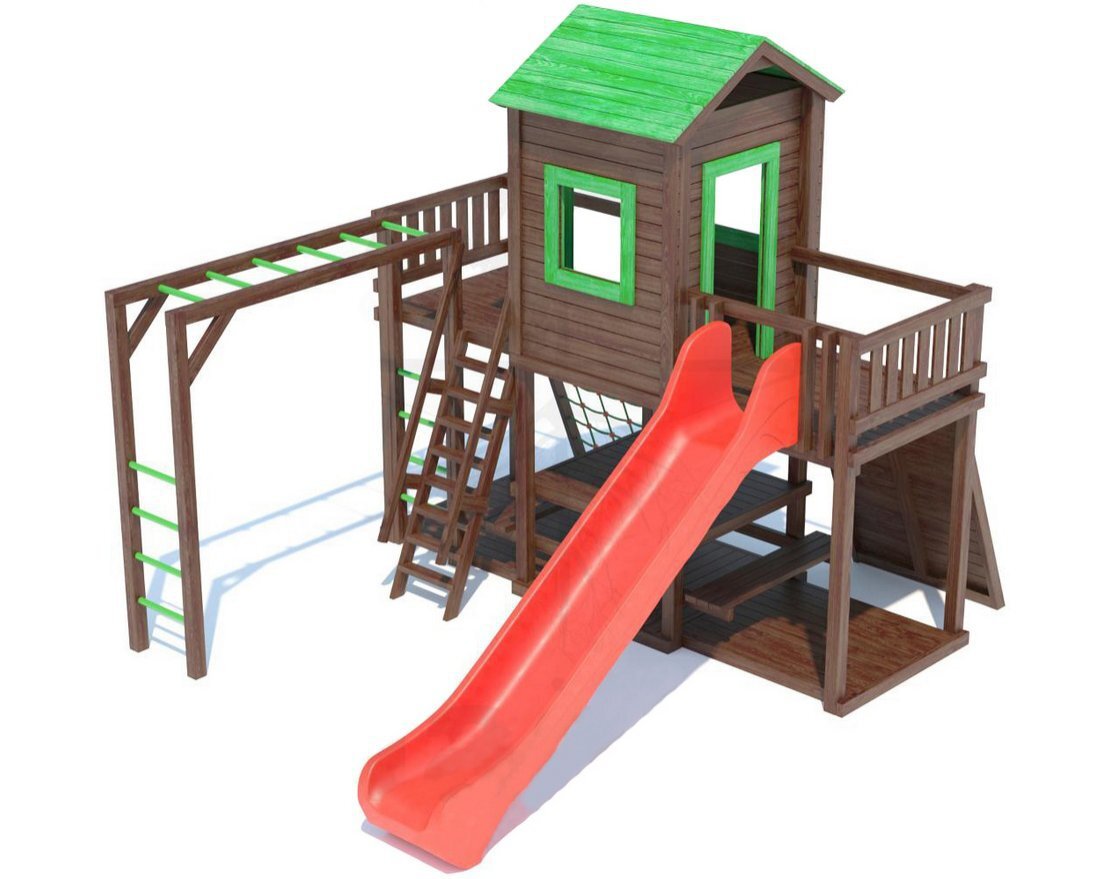

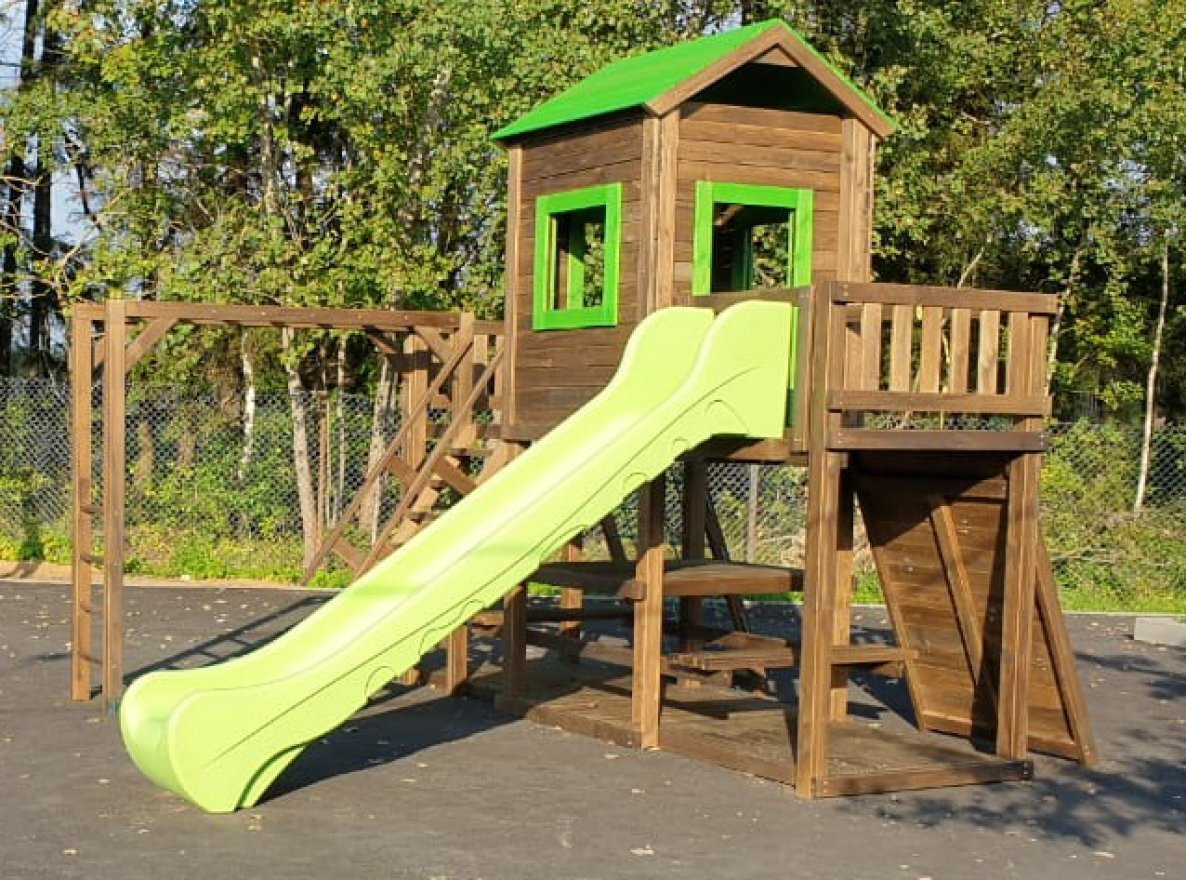

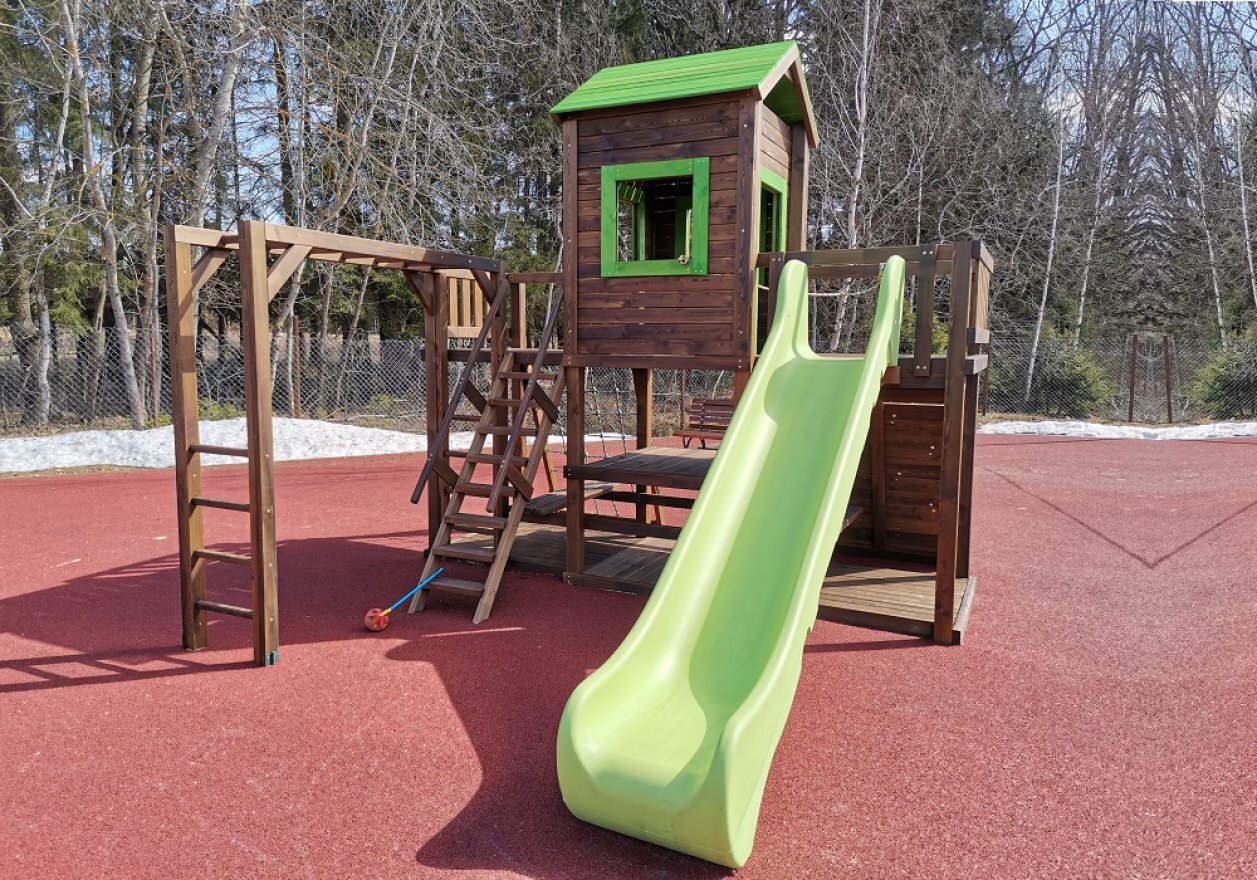

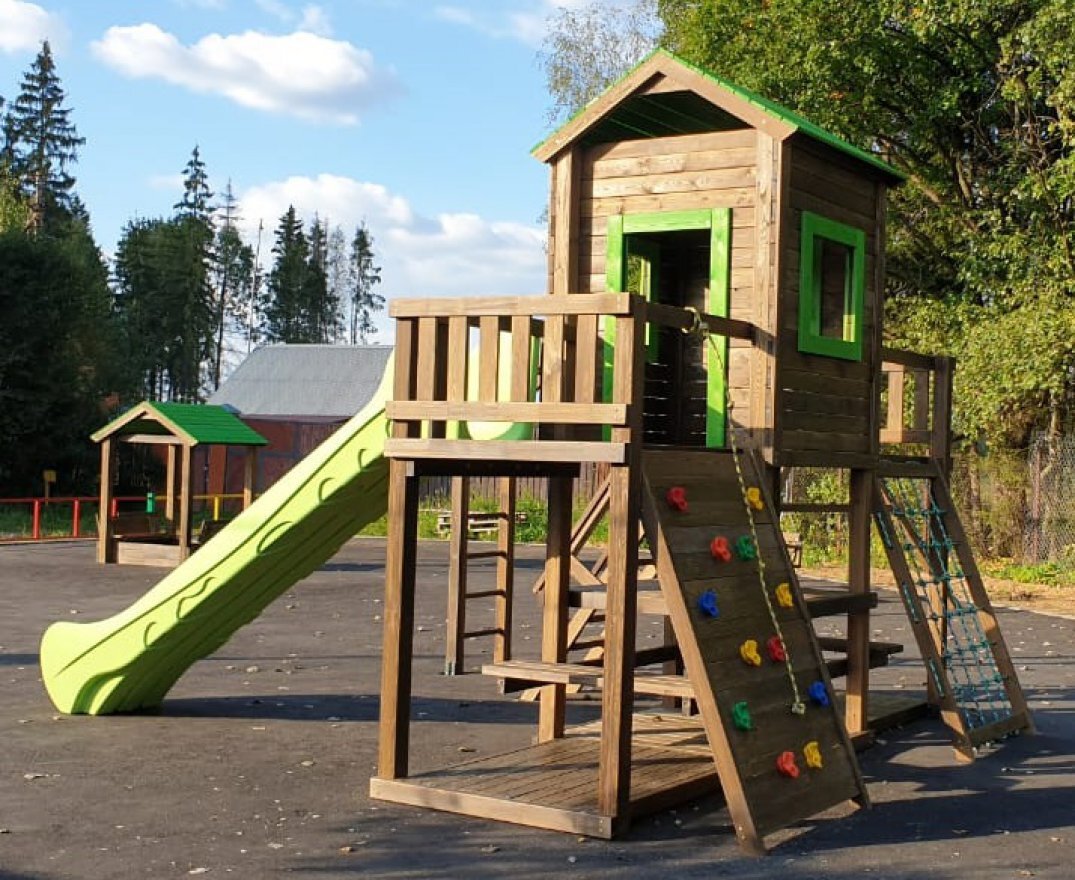

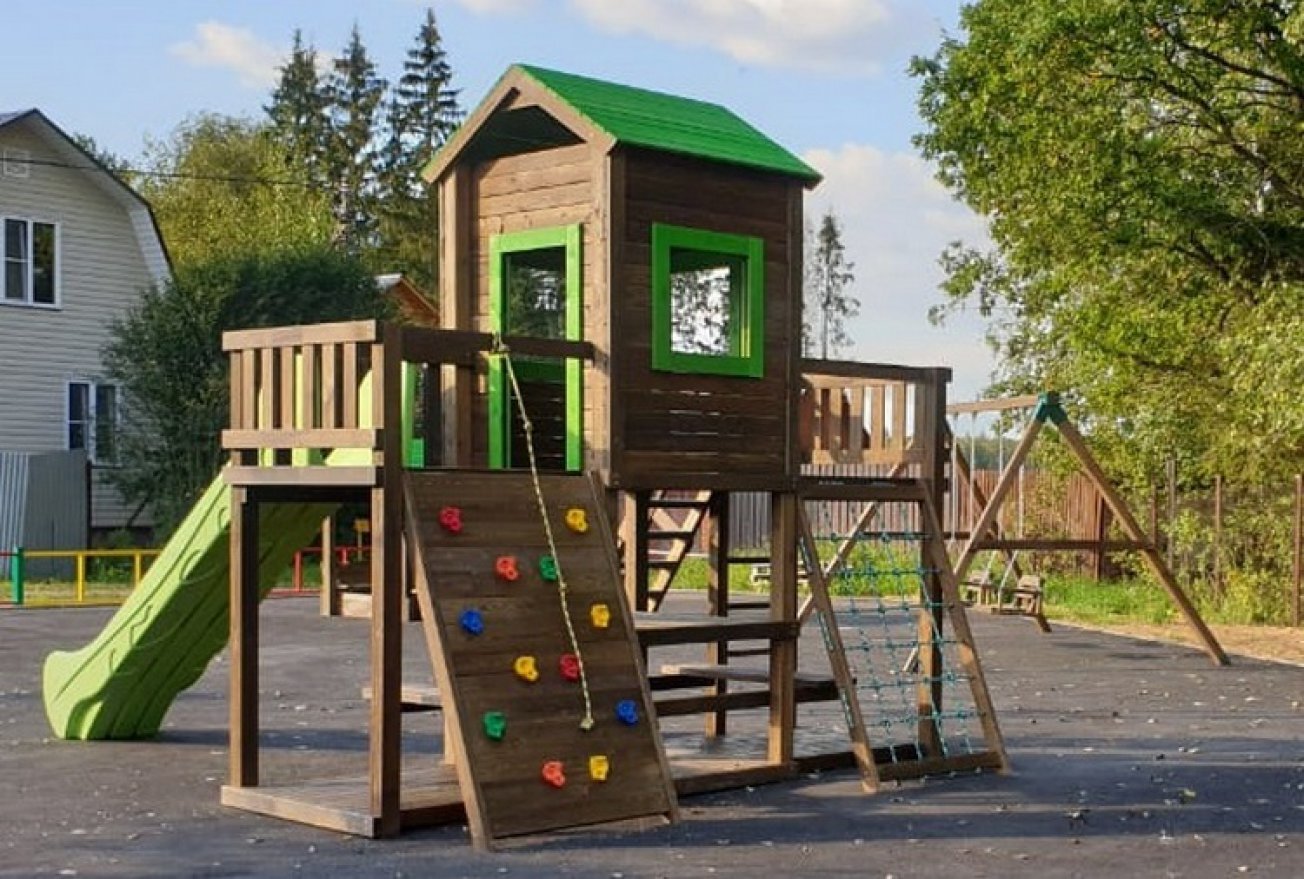

Центральная часть установки – башенка «серия С» с 2 балкончиками. Над ней установлена двускатная крыша из дерева. Предусмотрены игровой домик с полом. В нём установлены столик и лавочки. Скат горки изготовлен из упрочнённого пластика. В комплект также включены скалодром, лесенка с армированным канатом, «П»-образный рукоход и деревянная лесенка. Безопасность обеспечивают перила и ограждения.

Цвета горки на выбор: зелёный, жёлтый, красный, синий.

Комплектация(обозначение размеров – длина/ширина/высота):

• башенка с 2 балконами «серия С» – 3500х1280х3000 мм (высота от пола до земли – 3000 мм) – 1 ком.;
• центральная стойка – 80х40х2200 мм – 1ком.;
• встроенный пол – 1200х940х60 мм (установка на высоте 80 мм и 1500 мм от земли) – 6 ком.;
• встроенный столик с лавочками – 2200х1280х700 мм (высота столика – 700 мм, лавочки – 350 мм) – 1ком.;
• стена домика с окном – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 2 ком.;
• стена домика с дверным проёмом – 1200х60х1400 мм (высота от уровня платформы – 1400 мм) – 2 ком.;
• длинный заборчик – 1200х40х620 мм (высота от уровня платформы – 700 мм.) – 2 ком.;
• деревянная крыша с двумя скатами салатового цвета – 1380х1280х470 мм (высота от пола до земли – 3360 мм) – 1ком.;
• ограждение для ската – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 1 ком.;
• пластиковый антивандальный скат «Bronco» – 3270х580х570 мм (внутренняя ширина ската – 400 мм, высота бортика – 150мм; установка от пола до земли – 1500 мм) – 1 ком.;
• лесенка-стремянка из дерева – 1650х480х80 мм/5 ступенек (высота от пола до земли – 1500 мм) – 1 ком.;
• деревянные перила для лесенки – 1650х40х340 мм (высота от уровня ступеней – 600 мм) – 1 ком.;
• деревянный П-образный рукоход – 2200х570х2200 мм (высота от пола до земли 2200 мм) – 1 ком.;
• широкий скалодром – 1650х1010х80 мм/12 камней-хватов (высота от пола до земли – 1500 мм) – 1 ком.;
• канатная лестница – 1650х1010х80 мм (высота от пола до земли – 1500 мм) – 1 ком.;
• арматурный анкер – 800 мм (для крепления в основании площадки) – 6 ком.;

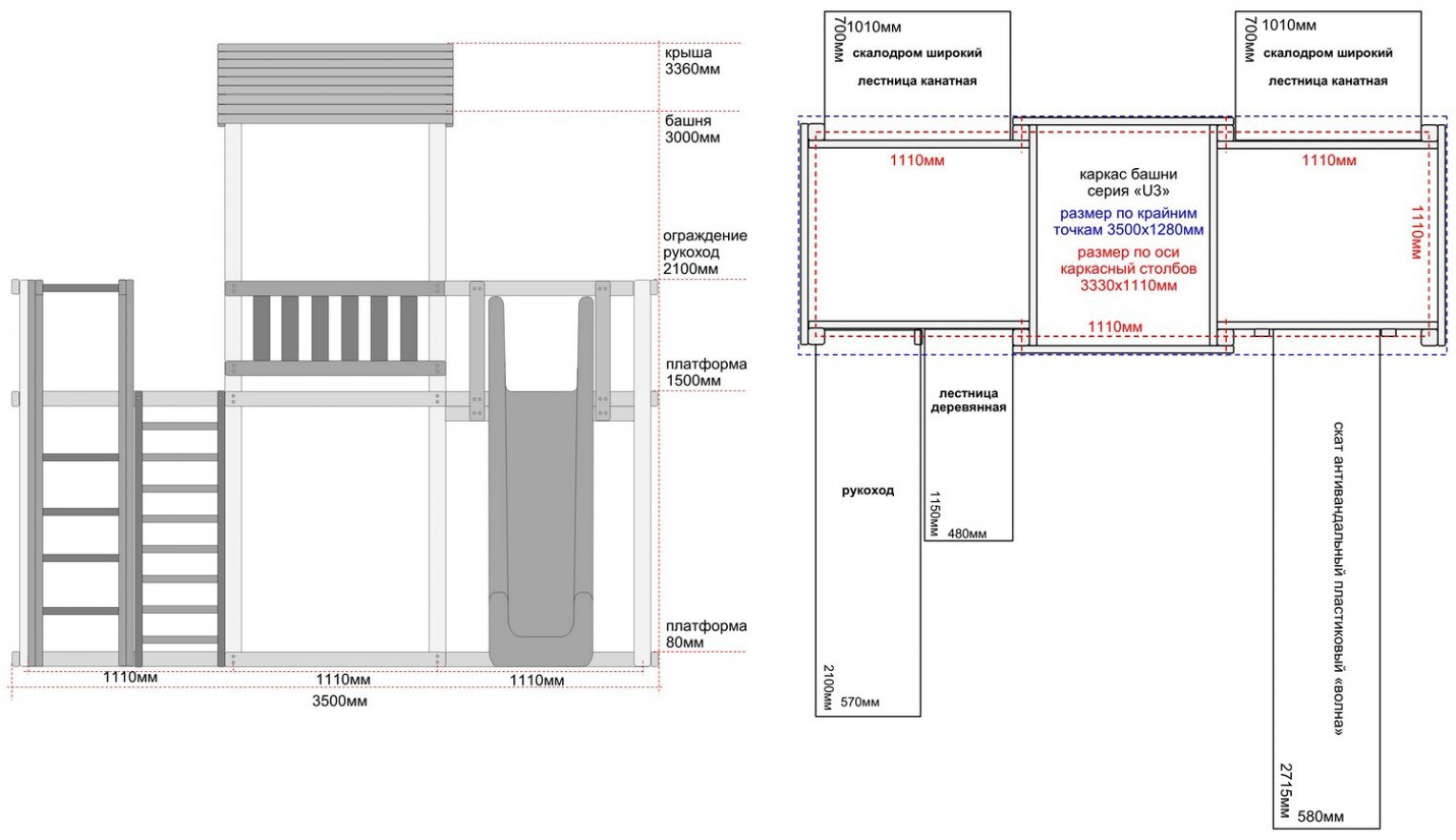

Размеры конструкции:4435х3500х3360 мм (длина/ширина/высота); площадь – 15,5 м²

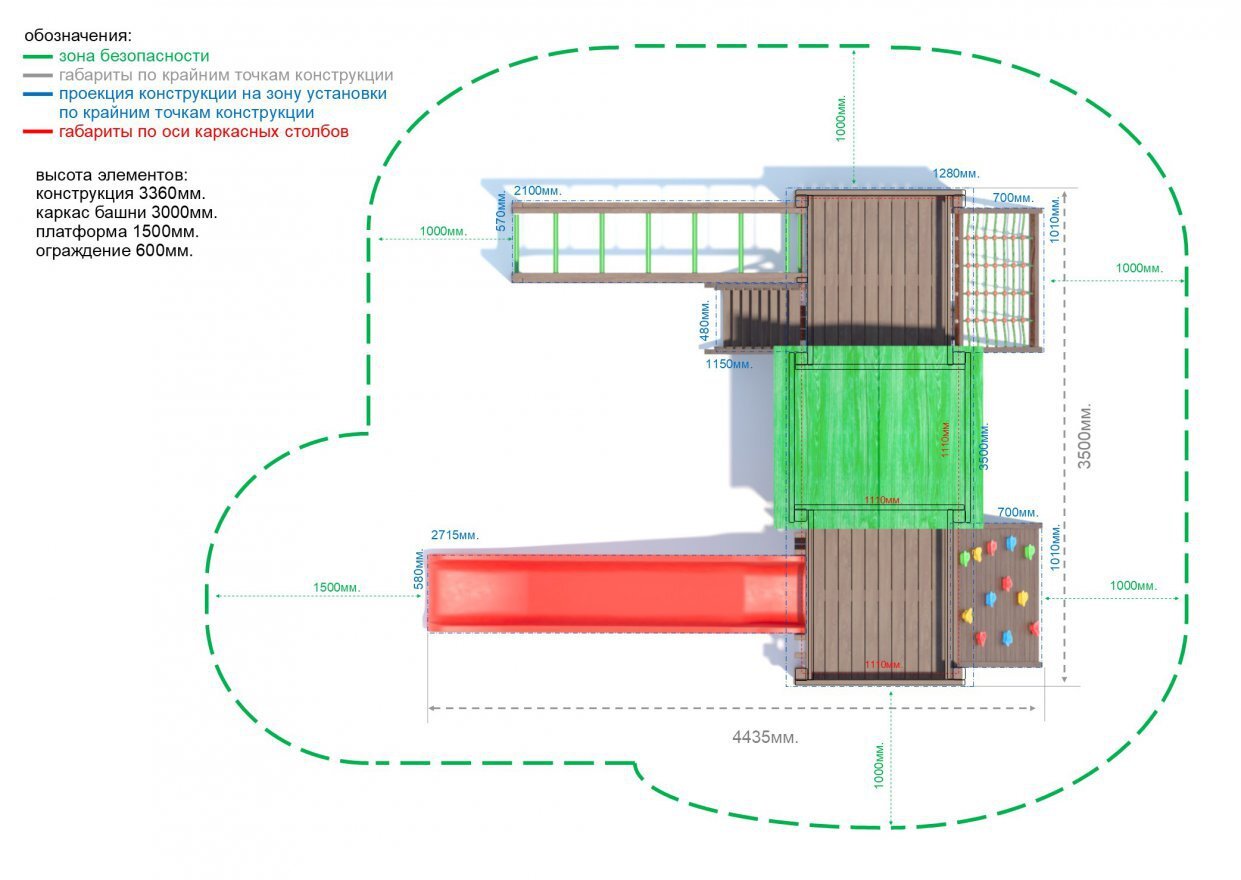

Размеры участка для конструкции и зоны безопасности:7435х6500 мм (длина/ширина); Площадь – 48,3 м².

Для транспортной компании:

• общий вес – 764,6 кг; общий объём – 2,8м³;
• количество мест – 31 (самое длинное – 3270 мм, самое широкое – 1200 мм, самое высокое – 600 мм);
• в жёсткую обрешётку 1 место – пластиковый скат (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³.)

Материалы:

Деревянные детали изготовлены из сибирской лиственницы. Клеёный брус сечением 90х90 мм. Клеёный брус сечением 80х40 мм. Доска-планкен сечением 90х20 мм (камерная сушка, мебельная влажность 8-16%). Деревянные детали дважды покрыты безопасным маслом для террасной доски и восковой лазурью «ADLER» (цвета «орех», «зеленое яблоко»). Торцы запечатаны мастикой. Рекомендуется обновлять покрытие раз в 2-3 года (при естественном износе) или по мере необходимости (при повреждении).

Для надёжного соединения используют крепежи и подвесы из оцинкованной стали.

Фурнитура – от европейского производителя «КВТ». Устанавливается на скатах, сиденьях для качелей, игрушках, канатах. Отличается долговечностью. Предусмотрена защита от воздействия УФ-излучения, влаги и морозов. Диапазон температур: от - 60°С до +60°С. Скат из пластика хорошо скользит, защищён от воздействия солнечных лучей и появления статического напряжения.

Рекомендованная единовременная нагрузка на элементы: игровая платформа – 350 кг, встроенный столик с лавочками – 200 кг, лесенка из дерева – 100 кг, скалодром – 150 кг, канатная лестница – 150 кг, рукоход – 150 кг, скат горки – 150 кг.

Подготовка участка, сборка конструкции:

Работы начинаются с подготовки участка.

Освободите площадку от деревьев и кустарников, других конструкций, насыпей. Выровняйте поверхность. Участок должен находиться на удалении от водоёмов, оврагов и болот. Установку проводят на естественный грунт плотностью от Pd≥1,2г/см³ и выше, асфальтобетонное основание, газон с дренажом. Выровняйте поверхность по горизонту. Длина – 4435 мм, ширина – 3500 мм. Допускается уклон поверхности из расчёта 20 мм на 10 погонных метров. Детали комплекса, которые касаются его основания, должны быть в одной плоскости. Опоры такой модели не требуют бетонирования. Отдельные части фиксируются арматурными анкерами.

В паспорте изделия подробно описан процесс сборки. Следуя ему, Вы сможет собрать его самостоятельно. Для всех Клиентов доступна услуга установки от наших специалистов.

Комплекс легко трансформировать. Элементы устанавливаются на место друг друга. Главное правило – следовать требованиям безопасности и просматривать инструкцию.

При самостоятельной сборке необходимы лестница-стремянка, рулетка, киянка, карандаш, уровень, шуруповёрт, сверло (диаметр – 4 мм), сверло или перо (диаметр – 10 мм), набор бит с насадками «TORX» и «шестигранник», гаечные ключи. Устанавливая комплекс на бетон, используйте перфоратор.
