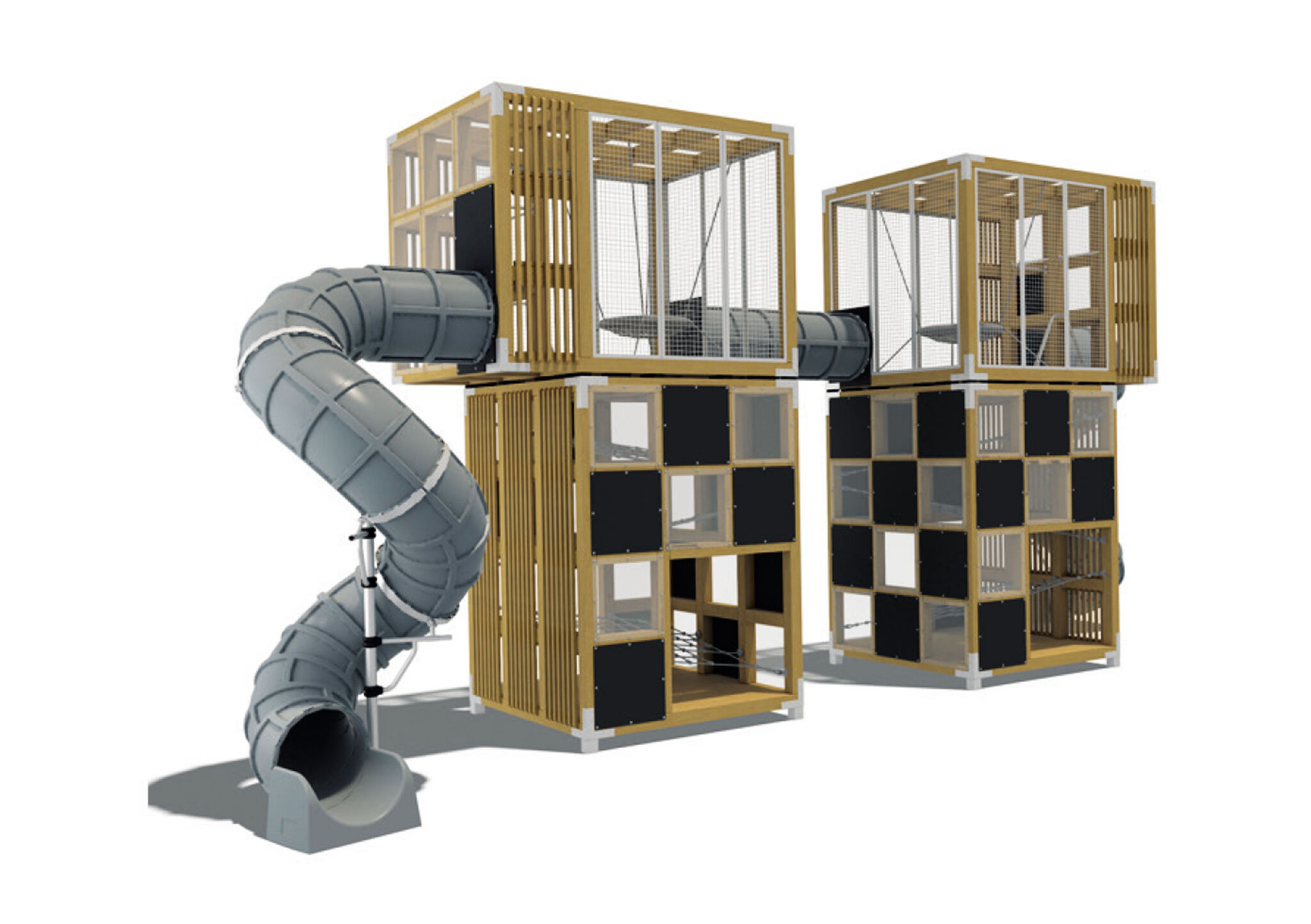

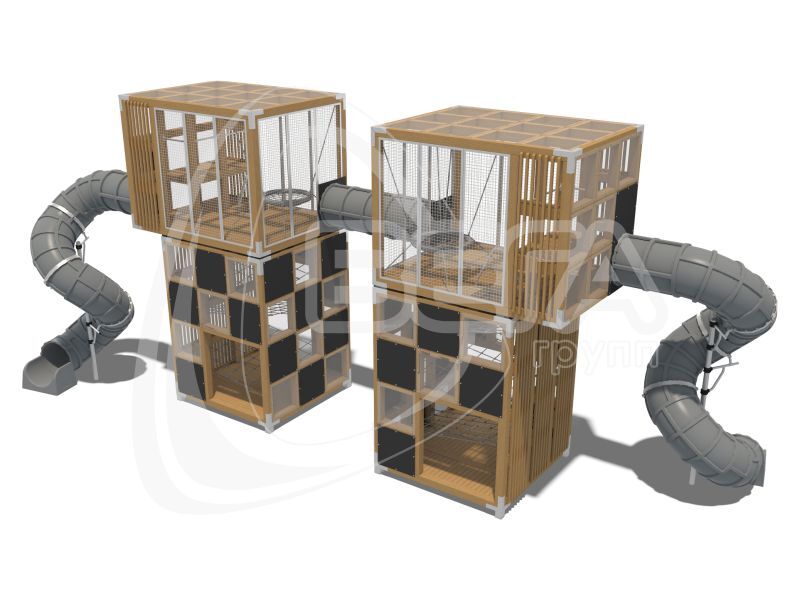

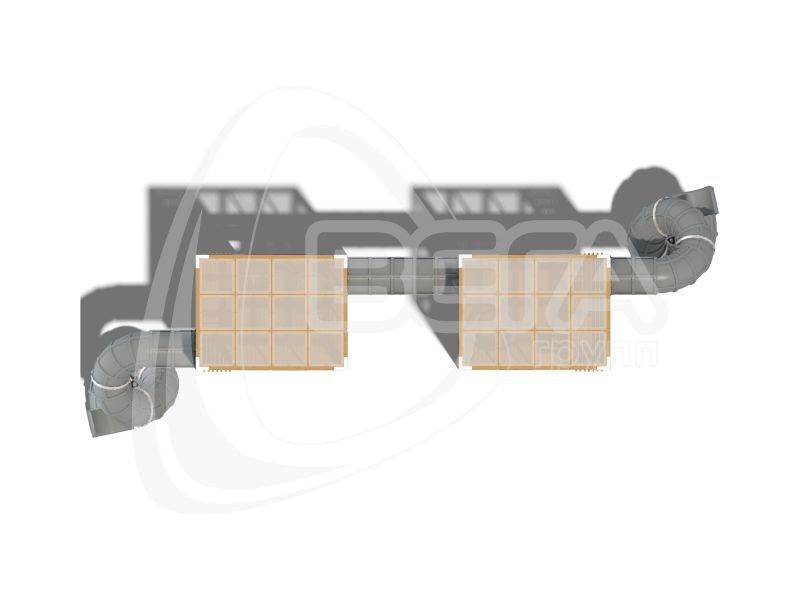

Городок состоит из двух комплексов. Каждый комплекс выполнен из нижнего и верхнего куба, которые соединены друг с другом вертикально. Городок оборудован двумя закрытыми винтовыми пластиковыми спусками, лазом с квадратными отверстиями (4 шт.), лазом с камнями (4 шт.), металлическим лазом “Цилиндр” (4 шт.), пожарным спуском 2800 мм (2 шт.), элементом “Лесенка” (4 шт.), перекладинами и перемычками. Оснащен туннельным переходом из сегментов закрытого спуска, канатными сетками (8 шт.). Выполнен с использованием деревянного каркаса (столбы) на металлических опорных закладных.
Постоянное движение – естественное состояние любого ребенка. Игровой комплекс - то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время. Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент комплекса ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.
- Деревянный каркас состоит из столбов (клееный брус) размером 140x140 мм длиной 4000 мм (16 шт.), длиной 2200 мм (26 шт), длиной 905 мм (68 шт), длиной 1950 мм (20 шт), размером 90x140 мм длиной 905 мм (24 шт.), длиной 1950 мм (4 шт). Со всех сторон столба выполнен технологический паз. Столбы крепятся с помощью опорных закладных деталей под стойки 140х140 мм (34 шт.), под брус уголок (8 шт.) и металлических штырей под пятаки (30 шт.).
- Стойки и брусья крепятся между собой с помощью опорных пластин и угловых пластин.
- Крыши игрового комплекса закрыты листами из светлого монолитного поликарбоната размером 940х940 мм (16 шт.) толщиной не менее 8 мм.
- Лаз металлический “Цилиндр” (4 шт.), элемент “Лесенка” (4 шт.), перемычки длиной 903 мм (16 шт.), перекладины и поручни (10 шт.), поручень ограждающий (2 шт.), поручень ограждающий большой (4 шт.) и стойка пожарного спуска 2800 мм (2 шт.) выполнены из металлической трубы диаметром не менее 26,8 мм, толщиной не менее 3,2 мм. Перекладина пожарного спуска (2 шт.) выполнена из металлической трубы диаметром не менее 42,3 мм, толщиной не менее 3,2 мм.
- Панель “Лаз с камнями” (4 шт.), “Лаз с квадратными отверстиями” (4 шт.), площадка пластикового спуска (4 шт.) изготовлены из влагостойкой ламинированной фанеры FOF толщиной не менее 15 мм. Защитная панель (2 шт.), площадка фанерная (12 шт.), площадка для лаза “Цилиндр” (8 шт.) - толщиной не менее 18 мм. Кромки фанеры закруглены и шлифованы.
- Панель “Лаз с камнями” оснащена специальными камнями для ухвата. Камни должны быть выполнены различной формы, удобной для хватания рукой.
- Крепление панелей выполняется с использованием универсальных уголков крепления 90° (4 шт.).
- Декоративные решетки выполнены из брусков 40х40 мм длиной, соединенных также c помощью брусков размером 40х40 мм.
- Канатные сетки 905х1920 мм (4 шт.), 1950х1920 мм (2 шт.) и 1005х2050 мм (2 шт.) изготавливаются из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии.
- Пластиковые элементы закрытого винтового спуска и туннельного перехода изготовлены методом штамповки в матрице под высоким давлением. Элементы пластикового спуска должны быть скреплены между собой соединительными ободами закрытого спуска (6 шт.) с использованием уплотнения обода из ленты конв. 8 мм и закреплены болтами. Спуск фиксируется в середине на стойке с консолью под закрытый спуск и на уровне земли - на опоре финишного элемента закрытого спуска (2 шт.) методом бетонирования.
- Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
- Все изображения печатаются износостойкими красками на UV-принтере с нанесением стилистического изображения и покрытием дополнительным финишным слоем защитного антивандального двухкомпонентного лака, который образует прочную износостойкую пленку. Готовое покрытие химически инертно, не токсично, гипоаллергенно, устойчиво к трению, царапинам, к воздействию агрессивной среды; не имеет запаха. Изображения чёткие, с глянцем, не портятся при воздействии солнечных лучей, влаги, пара, при низких и высоких температурах. Антивандальное покрытие моется, позволяет легко удалять краску, граффити, клей от объявлений. Покрытие не оказывает негативного воздействия на свойства и характеристики обработанного материала, соответствует санитарным, экологическим нормам и пожаробезопасно.
- Металлические элементы подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку краев.
- Все деревянные детали (столбы, доски) изготавливаются из хвойных пород дерева. Доски проходят процесс камерной сушки, рейсмусования. Для формирования столбов 140х140 мм склеиваются три доски под высоким давлением на прессе. После финишной сушки проходят калибровку и профилирование с целью получения точных геометрических форм профиля. Со всех сторон столба выполняется технологический паз для уменьшения внутреннего напряжения, равномерного выделения влаги, снижения вероятности растрескивания древесины в процессе усадки/ деформации, для безопасного крепления различных панелей, элементов. Детали пропитаны современными составами в 2 слоя и обработаны двумя слоями финишного лака, которые обеспечивают как образование лаковой пленки на поверхности, так и защиту древесины от влаги, перепадов температуры, плесени и насекомых, препятствуют выцветанию и структурному разрушению.
- На городке установлена идентификационная табличка.
Условия монтажа

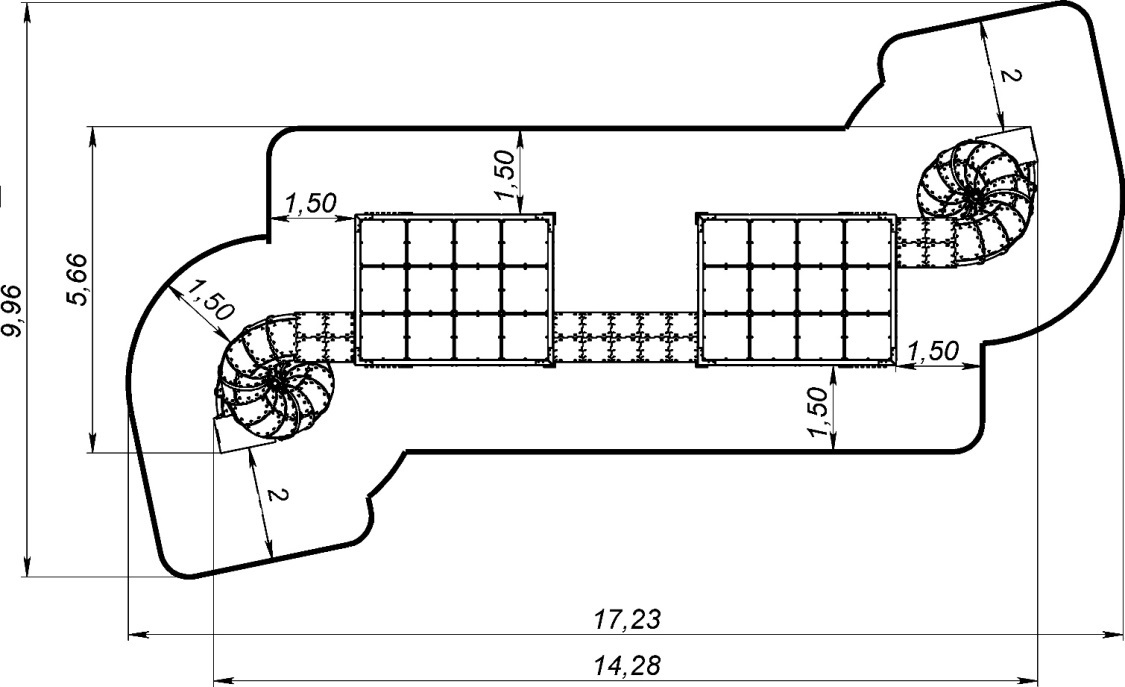

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований), в соответствии с требованиями завода-изготовителя. При монтаже и бетонировке стоек из деревянного бруса расстояние от финишного покрытия до нижней точки бруса при вертикальном расположении стойки должно быть не более 50 мм. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.
* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
