Гибкие элементы для лазания ДНК-Паруса ККК523.00.1

Инновационные канатные комплексы и системы внесут разнообразие в классический набор МАФов и вдохнут новизну в любую проектируемую и уже существующую уличную игровую площадку. После долгой работы над новой линейкой предлагаем яркое, современное и по-настоящему актуальное спортивно-развивающее оборудование на основе надёжных и безопасных канатных систем. Канатные комплексы создают для детей безопасную альтернативу лазания по деревьям, способствует как их физическому, так и умственному развитию, помогают вырабатывать силу, ловкость, чувство координации и логику. Конструкция комплекса разработана таким образом, что ребенок, передвигающийся внутри него, полностью застрахован от падения вниз с большой высоты. Схема натяжения, прочность, упругость и мягкая гибкость канатов обеспечивают полную безопасность ребенка при потере им равновесия во время активного покорения высоты. Все элементы комплекса имеют гладкую поверхность, выполнены из безопасных и гипоаллергенных материалов.

• Несущая конструкция (каркас башен) выполнена из стоек в количестве 60 шт. и перемычек для канатного комплекса в количестве 105 шт. Опорные стойки выполнены из трубы диаметром не менее 89 мм с толщиной стенки не менее 2,0 мм. Перемычки выполнены из стальной трубы диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм.

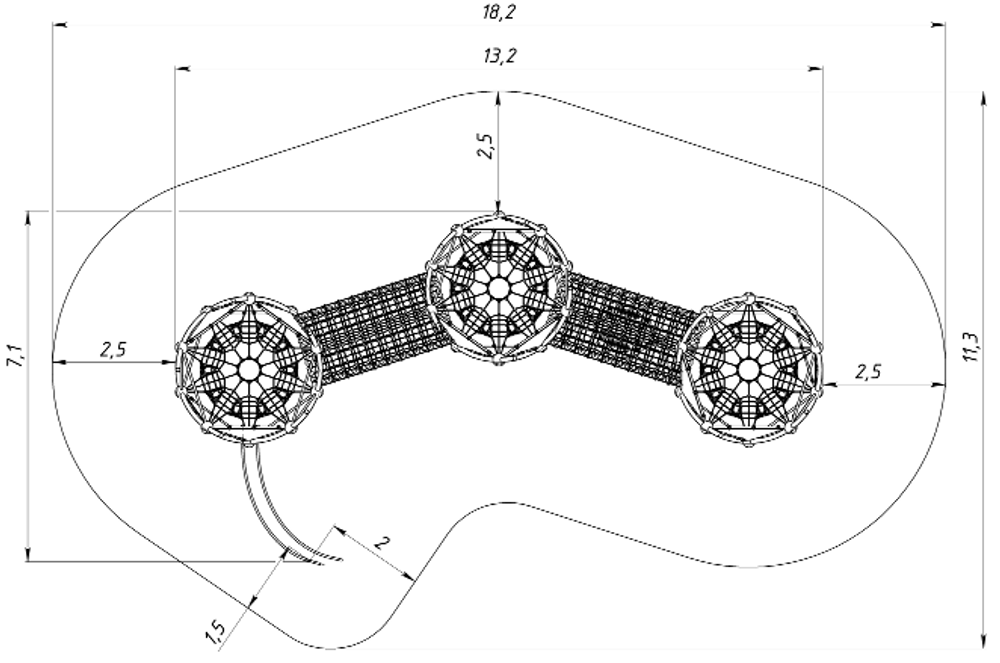

• Конструкция устанавливается с помощью специальных закладных деталей из трубы 89 мм в количестве 15 шт. и арматуры длиной не менее 200 мм, диаметром не менее 8 мм методом бетонирования. Точки опоры основной конструкции башни образуют правильный пятиугольник, а перемычки, установленные под углом к поверхности основания, образуют скрученную пятиугольную призму.
• Перемычки, стяжки каркаса крепятся системой надежного болтового соединения деталей и фиксируются в посадочных отверстиях специальных соединительных шаров с крышками (сфера ф250 мм) в количестве 60 шт. Ребра жесткости расположены таким образом, что по всей внешней поверхности комплекса образуются проёмы треугольной формы.
• Сферы выполнены из высокопрочного сплава алюминия. В каждый соединительный шар монтируются натяжитель канатов и фиксатор натяжителя канатов для крепления канатных лазов.
• Каркас качели выполнен из четырех изогнутых опорных стоек длиной 2500 мм и балки для односекционных качелей “Гнездо”. Гнутые опорные стойки представляют собой конструкцию из стальной трубы диаметром не менее 89 мм, с толщиной стенки не менее 2 мм. Стойки попарно соединяются в верхней точке системой надежного болтового соединения деталей и фиксируются в посадочных отверстиях специальных соединительных шаров с крышками (сфера ф250 мм) в количестве 2 шт. Опорные стойки устанавливаются с помощью специальных закладных под трубу (из арматуры длиной не менее 300 мм, диаметром не менее 8 мм) методом бетонирования. Балка-перекладина качелей также изготовлена из металлической трубы диаметром не менее 89 мм с толщиной стенки не менее 3 мм. Сиденье “Гнездо” без спинки крепится к балке с помощью каната длиной 1150 мм на подвесах.
• Пластиковое круглое сиденье качели “Гнездо” диаметром 1000 мм изготовлено из линейного полиэтилена низкого давления методом ротоформования.

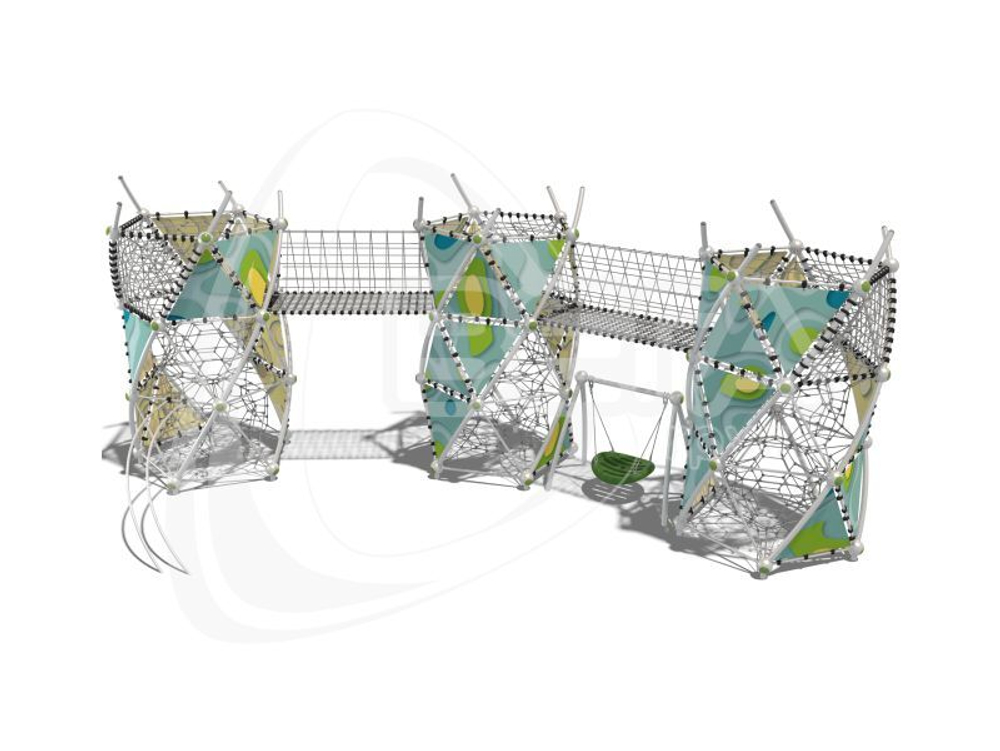

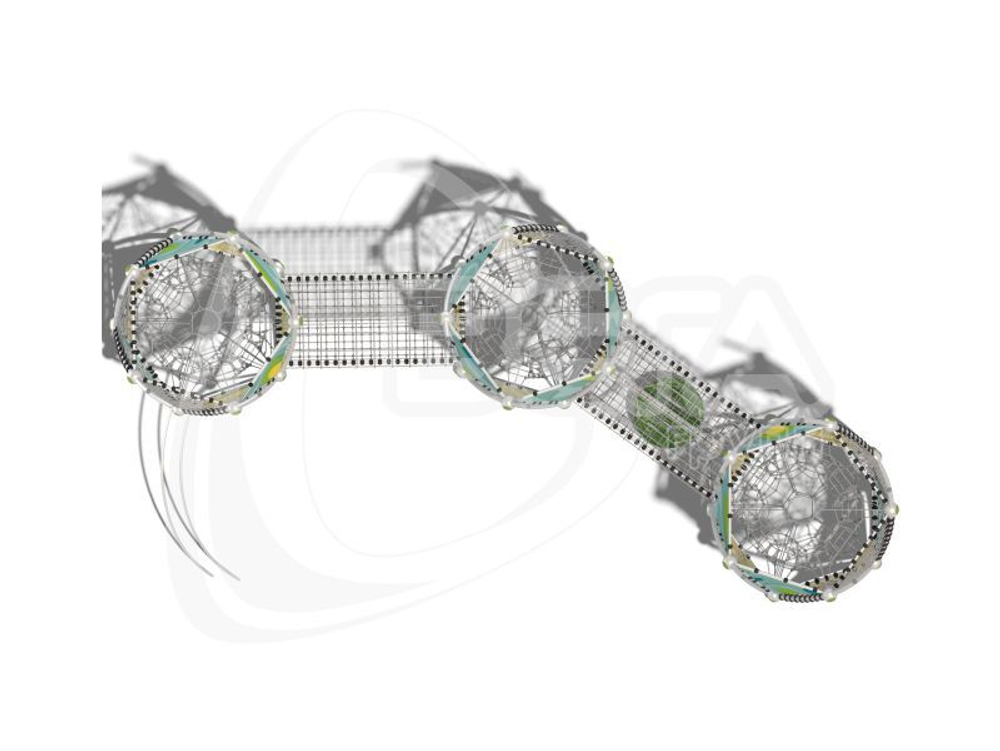

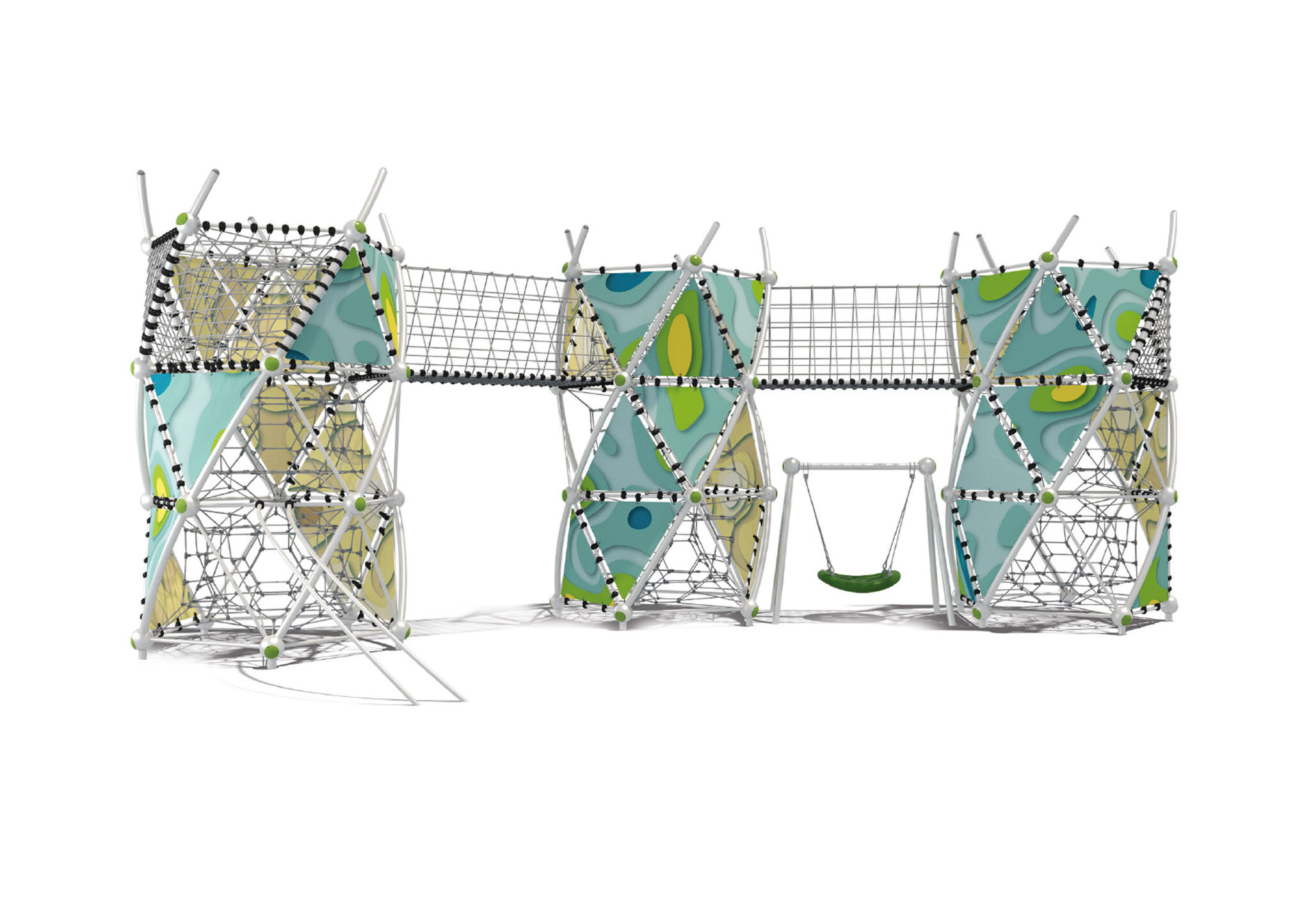

• Канатный комплекс включает в себя три башни, каждая из которых состоит из нескольких этажей. Башни соединены канатными мостами-переходами из перемычек в количестве 4 шт. (диаметром не менее 42,3 мм, толщиной стенки не менее 3,2 мм) и канатных сеток между башнями (нижняя 2 шт., страховочная 2 шт. и выход с мостика 4 шт.).
• Внутреннее пространство комплекса из нескольких этажей заполнено канатами для лазания, а внешние проемы верхних ярусов башни закрыты страховочными сетками.
• Канатные лазы, страховочные сетки крепятся к перемычкам из металлической трубы диаметром не менее 42,3 мм при помощи полухомутов 42-канат алюминий.
• Канат для крепления качели “Гнездо”, канатные лазы башен и страховочные сетки изготавливаются из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии.
• Снаружи башни отделаны панелями с красочными паттернами. Треугольные панели (40 шт.) изготовлены из влагостойкой фанеры FOF толщиной не менее 12 мм. Кромки фанеры закруглены и шлифованы. Панели крепятся при помощи держателей для крепления панели фанерной (360 шт.).
• Перемычки спуска (2 шт.) выполнены из стальной трубы диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм. Перемычки на уровне земли устанавливаются с помощью специальных закладных деталей (арматура 200 мм) методом бетонирования.
• Элементы к каркасу крепятся при помощи пластиковых хомутов из стеклонаполненного полиамида, фиксирующихся болтовыми соединениями, скрытыми в конструкции хомута. Использование стекловолоконного наполнителя увеличило прочностью, жесткость, стойкость к теплу и растрескиванию. Для надежной фиксации хомутов предусмотрены уплотнительные резиновые вставки, благодаря чему хомут плотно прилегает к трубе, не скользит в процессе эксплуатации.
• Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
• В местах обрезки труб (стойки верхняя короткая 9 шт. и верхняя длинная 6 шт.) предусмотрены круглые пластмассовые декоративные заглушки, зафиксированные на трубе при помощи заклепок. Заглушки изготовлены путем литья пластика на термопластичных автоматах.
• Все изображения печатаются износостойкими красками на UV-принтере с нанесением стилистического изображения и покрытием дополнительным финишным слоем защитного антивандального двухкомпонентного лака, который образует прочную износостойкую пленку. Готовое покрытие химически инертно, не токсично, гипоаллергенно, устойчиво к трению, царапинам, к воздействию агрессивной среды; не имеет запаха. Изображения чёткие, с глянцем, не портятся при воздействии солнечных лучей, влаги, пара, при низких и высоких температурах. Антивандальное покрытие моется, позволяет легко удалять краску, граффити, клей от объявлений. Покрытие не оказывает негативного воздействия на свойства и характеристики обработанного материала, соответствует санитарным, экологическим нормам и пожаробезопасно.
• Все металлические конструкции подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку краев и швов. Сварные швы гладкие и исключают возможность травмирования пользователей при контакте.
• На изделие установлена идентификационная табличка.

Условия монтажа

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований), в соответствии с требованиями завода-изготовителя. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.

* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
