Гибкие элементы для лазания ДНК Лира ККК524.00.1

Купить в 1 клик
Описание
Габариты, ДхШхВ
13.18 х 7.11 x 6.67 м

Масса изделия, кг
4317,45

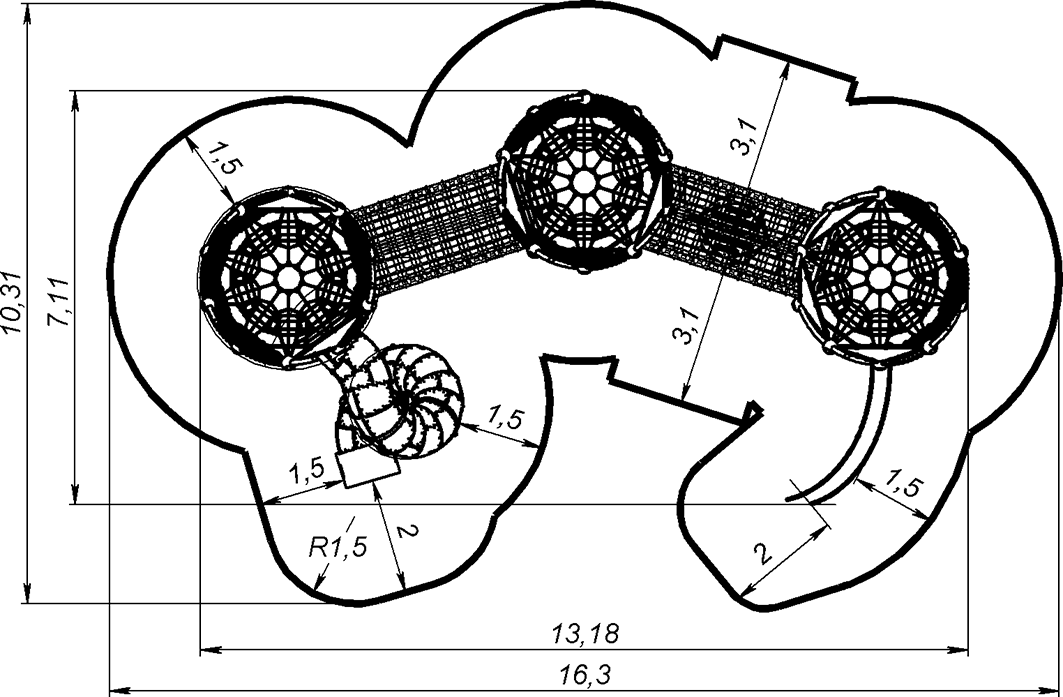

Размеры площадки для установки
Не менее 10,31 х 16,3 м

Возраст
7-14 лет

Гарантийный срок
12 месяцев

Назначенный срок службы
5 лет

Сведения о сертификате
ЕАЭС RU C-RU.HA46.B.00268/20 с 01.06.20 по 31.05.25

Соответствие стандартам
Данное изделие спроектировано и изготовлено согласно ТР042/2017, ГОСТ Р 52169-2012 и соответствует требованиям ТУ 28.99.32-001-09880273-2019

Требуемая минимальная толщина синтетического покрытия
65 мм

Инновационные канатные комплексы и системы внесут разнообразие в классический набор МАФов и вдохнут новизну в любую проектируемую и уже существующую уличную игровую площадку. После долгой работы над новой линейкой предлагаем яркое, современное и по-настоящему актуальное спортивно-развивающее оборудование на основе надёжных и безопасных канатных систем. Канатные комплексы создают для детей безопасную альтернативу лазания по деревьям, способствует как их физическому, так и умственному развитию, помогают вырабатывать силу, ловкость, чувство координации и логику. Конструкция комплекса разработана таким образом, что ребенок, передвигающийся внутри него, полностью застрахован от падения вниз с большой высоты. Схема натяжения, прочность, упругость и мягкая гибкость канатов обеспечивают полную безопасность ребенка при потере им равновесия во время активного покорения высоты. Все элементы комплекса имеют гладкую поверхность, выполнены из безопасных и гипоаллергенных материалов.

  • Несущая конструкция (каркас башен) выполнена из стоек в количестве 69 шт. и перемычек для канатного комплекса в количестве 122 шт. Опорные стойки выполнены из трубы диаметром не менее 89 мм с толщиной стенки не менее 2,0 мм. Перемычки выполнены из стальной трубы диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм.
  • Конструкция устанавливается с помощью специальных закладных деталей из трубы 89 мм в количестве 15 шт. и арматуры длиной не менее 200 мм, диаметром не менее 8 мм методом бетонирования. Точки опоры основной конструкции башни образуют правильный пятиугольник, а перемычки, установленные под углом к поверхности основания, образуют скрученную пятиугольную призму.
  • Перемычки, стяжки каркаса крепятся системой надежного болтового соединения деталей и фиксируются в посадочных отверстиях специальных соединительных шаров с крышками (сфера ф250 мм) в количестве 70 шт. Ребра жесткости расположены таким образом, что по всей внешней поверхности комплекса образуются проёмы треугольной формы.
  • Сферы выполнены из высокопрочного сплава алюминия. В каждый соединительный шар монтируются натяжитель канатов и фиксатор натяжителя канатов для крепления канатных лазов.
  • Каркас качели выполнен из четырех изогнутых опорных стоек длиной 2500 мм и балки для односекционных качелей “Гнездо”. Гнутые опорные стойки представляют собой конструкцию из стальной трубы диаметром не менее 89 мм, с толщиной стенки не менее 2 мм. Стойки попарно соединяются в верхней точке системой надежного болтового соединения деталей и фиксируются в посадочных отверстиях специальных соединительных шаров с крышками (сфера ф250 мм) в количестве 2 шт. Опорные стойки устанавливаются с помощью специальных закладных под трубу (из арматуры длиной не менее 300 мм, диаметром не менее 8 мм) методом бетонирования. Балка-перекладина качелей также изготовлена из металлической трубы диаметром не менее 89 мм с толщиной стенки не менее 3 мм. Сиденье “Гнездо” без спинки крепится к балке с помощью каната длиной 1150 мм на подвесах.
  • Пластиковое круглое сиденье качели “Гнездо” диаметром 1000 мм изготовлено из линейного полиэтилена низкого давления методом ротоформования.
  • Канатный комплекс включает в себя три башни, каждая из которых состоит из нескольких этажей. Башни соединены канатными мостами-переходами из перемычек в количестве 4 шт. (диаметром не менее 42,3 мм, толщиной стенки не менее 3,2 мм) и канатных сеток между башнями (нижняя 2 шт., страховочная 2 шт. и выход с мостика 5 шт.).
  • Внутреннее пространство комплекса из нескольких этажей заполнено канатами для лазания, а внешние проемы верхних ярусов башни закрыты страховочными сетками.
  • Канатные лазы, страховочные сетки крепятся к перемычкам из металлической трубы диаметром не менее 42,3 мм при помощи полухомутов 42-канат алюминий.
  • Канат для крепления качели “Гнездо”, канатные лазы башен и страховочные сетки изготавливаются из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии.
  • Пластиковые элементы закрытого винтового спуска изготовлены методом штамповки в матрице под высоким давлением. Элементы пластикового спуска должны быть скреплены между собой соединительными ободами закрытого спуска (6 шт.) с использованием уплотнения обода из ленты конв. 8 мм и закреплены болтами. Спуск фиксируется в середине на стойке 3800 мм с консолью под закрытый спуск и на уровне земли - на опоре финишного элемента закрытого спуска (2 шт.) методом бетонирования.
  • Пластина-опора финишного элемента закрытого спуска (2 шт.), полукольцо конечного элемента закрытого спуска (2 шт.) изготовлены из влагостойкой фанеры FOF толщиной не менее 12 мм.
  • Снаружи башни отделаны панелями с красочными паттернами. Треугольные панели (47 шт.), панель закрытого спуска (2 шт.) изготовлены из влагостойкой фанеры FOF толщиной не менее 12 мм. Кромки фанеры закруглены и шлифованы. Панели крепятся при помощи держателей для крепления панели фанерной (423 шт.).
  • Перемычки спуска (2 шт.) выполнены из стальной трубы диаметром не менее 42,3 мм, с толщиной стенки не менее 3,2 мм. Перемычки на уровне земли устанавливаются с помощью специальных закладных деталей (арматура 200 мм) методом бетонирования.
  • Элементы к каркасу крепятся при помощи пластиковых хомутов из стеклонаполненного полиамида, фиксирующихся болтовыми соединениями, скрытыми в конструкции хомута. Использование стекловолоконного наполнителя увеличило прочностью, жесткость, стойкость к теплу и растрескиванию. Для надежной фиксации хомутов предусмотрены уплотнительные резиновые вставки, благодаря чему хомут плотно прилегает к трубе, не скользит в процессе эксплуатации.
  • Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
  • В местах обрезки труб (стойки верхняя короткая 9 шт. и верхняя длинная 6 шт.) предусмотрены круглые пластмассовые декоративные заглушки, зафиксированные на трубе при помощи заклепок. Заглушки изготовлены путем литья пластика на термопластичных автоматах.
  • Все изображения печатаются износостойкими красками на UV-принтере с нанесением стилистического изображения и покрытием дополнительным финишным слоем защитного антивандального двухкомпонентного лака, который образует прочную износостойкую пленку. Готовое покрытие химически инертно, не токсично, гипоаллергенно, устойчиво к трению, царапинам, к воздействию агрессивной среды; не имеет запаха. Изображения чёткие, с глянцем, не портятся при воздействии солнечных лучей, влаги, пара, при низких и высоких температурах. Антивандальное покрытие моется, позволяет легко удалять краску, граффити, клей от объявлений. Покрытие не оказывает негативного воздействия на свойства и характеристики обработанного материала, соответствует санитарным, экологическим нормам и пожаробезопасно.
  • Все металлические конструкции подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку швов. Сварные швы гладкие и исключают возможность травмирования пользователей при контакте.
  • На изделие установлена идентификационная табличка.

Условия монтажа

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований), в соответствии с требованиями завода-изготовителя. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.




* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
