Детский игровой комплекс серия I модель 1

Цвет доставленных комплектующих будет зависеть от наличия на складе.

Прочная спортивно-игровая конструкция для детей изготовлена из древесины сибирской лиственницы. Подходит для площадок в парках, дворах многоквартирных домов, детских садов, развлекательных центров, дачных участков. Создаёт большое пространство для игр и тренировок.

Комплекс рассчитан на детей 3-14 лет. Помогает развиваться физически, придумывать новые игры для большой компании, справляться со страхом высоты.

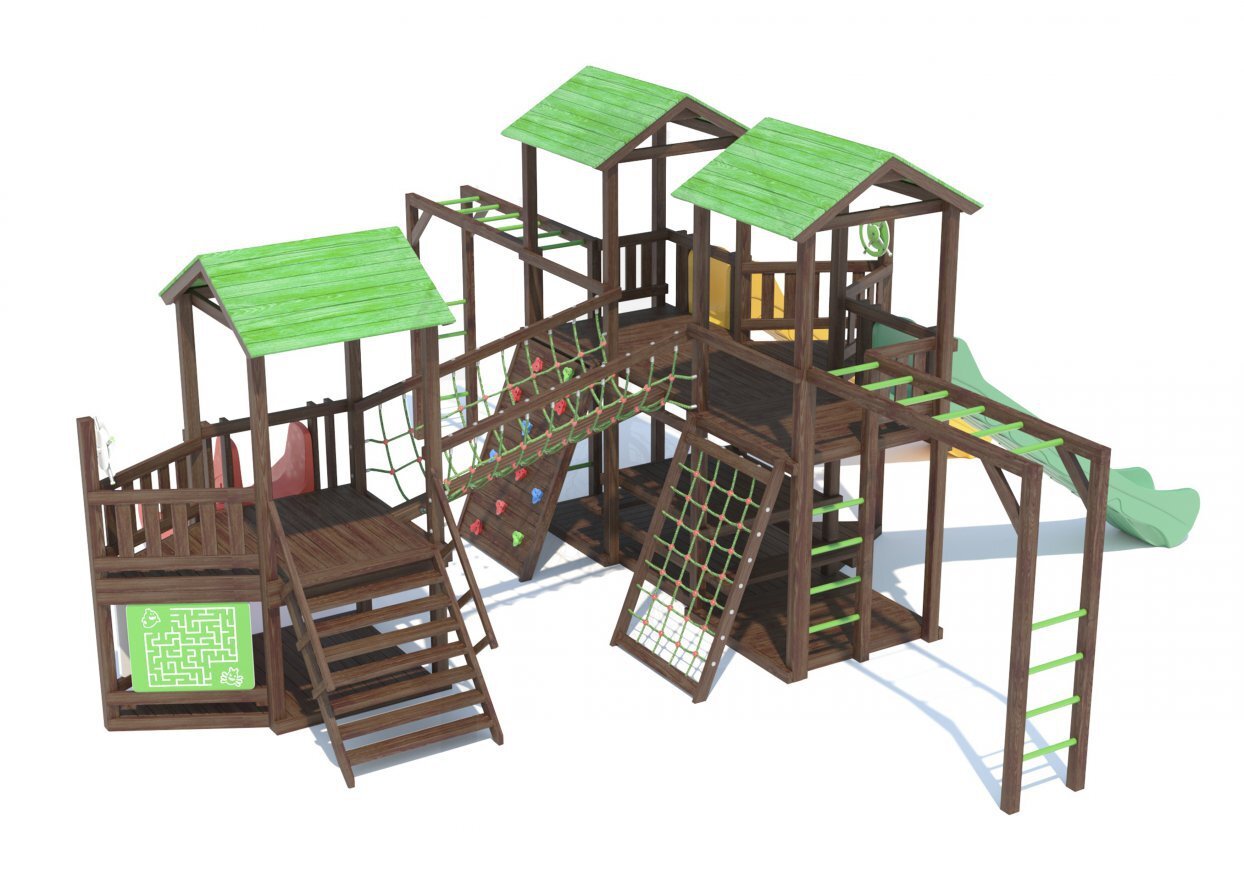

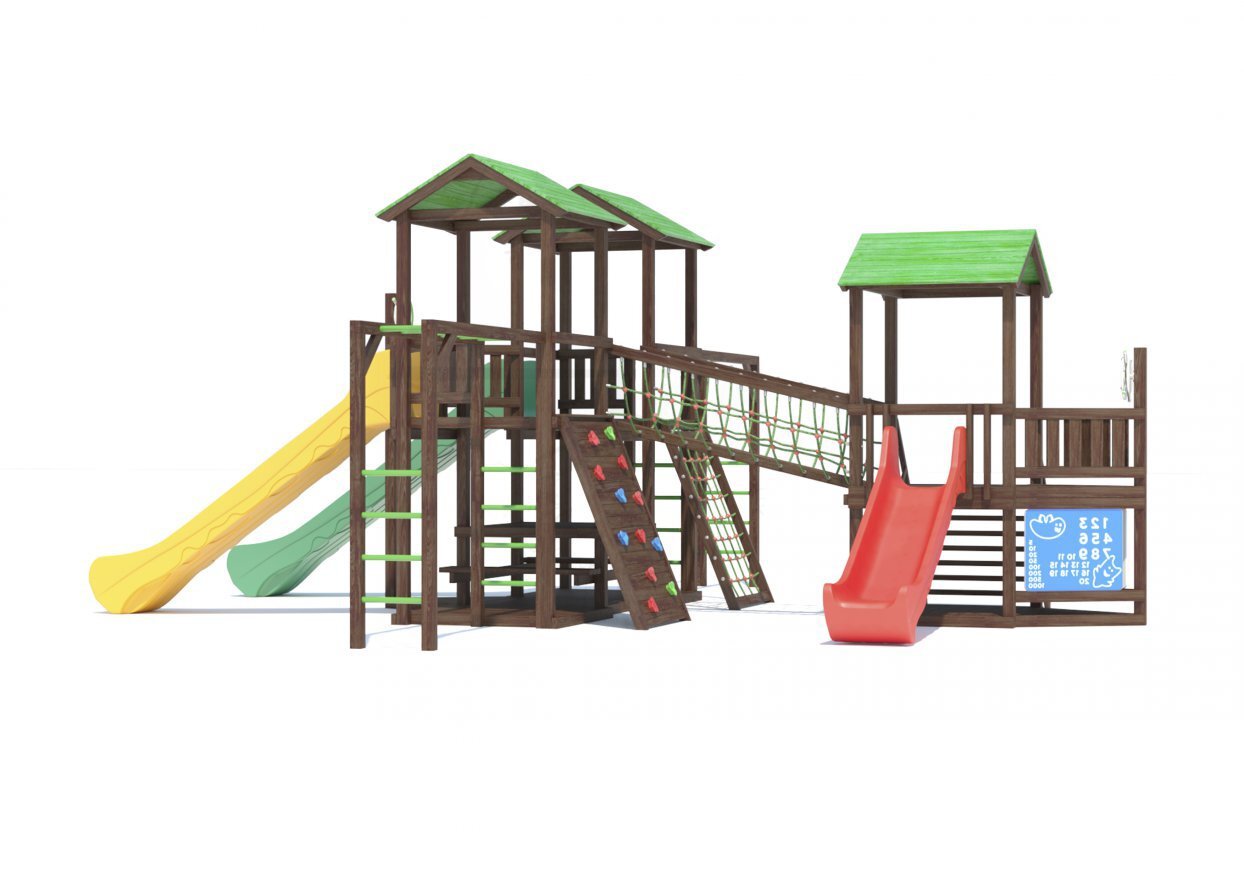

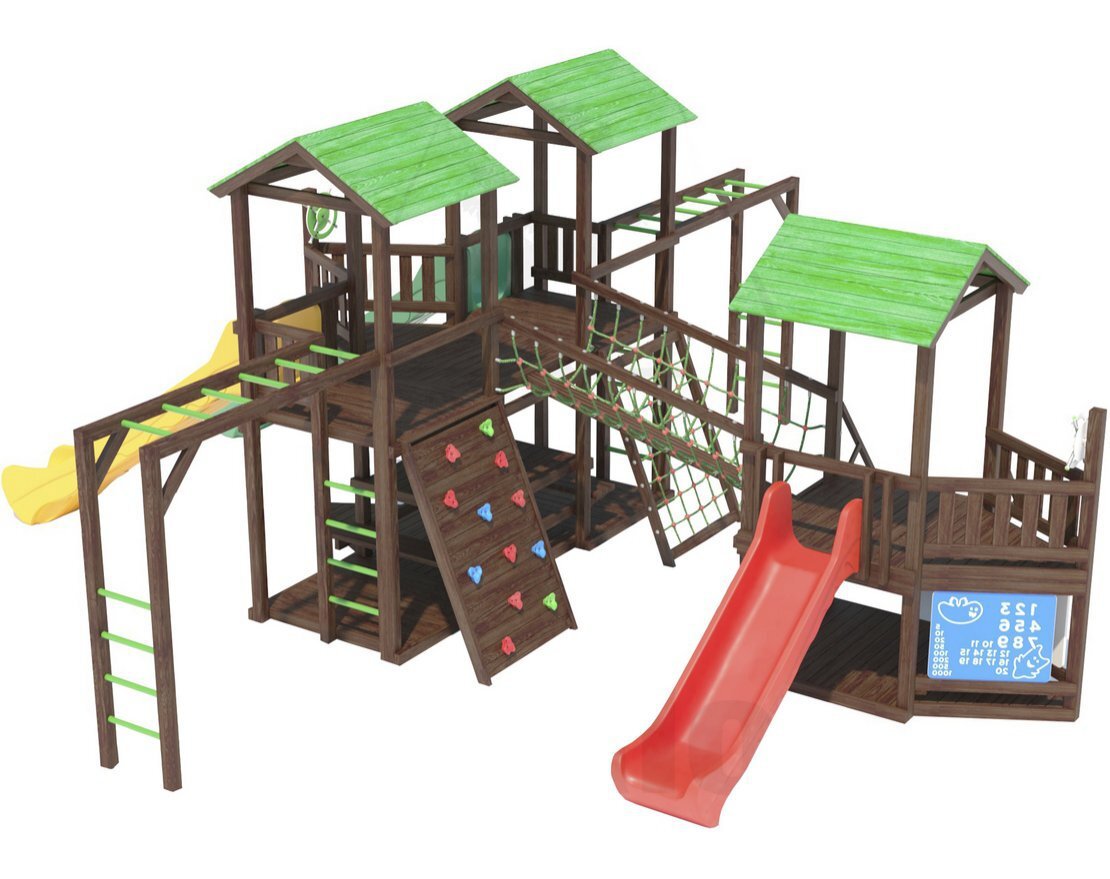

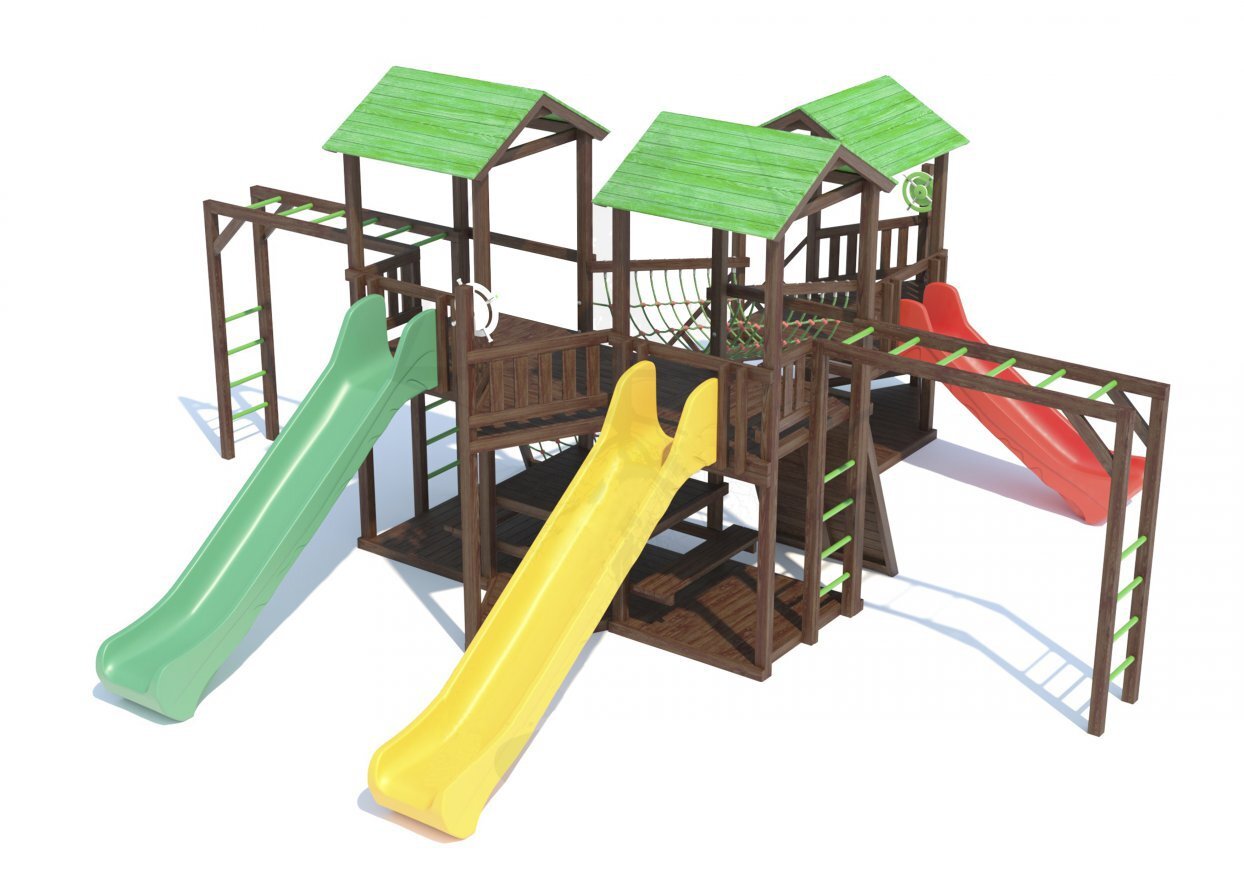

Центральные элменты комплекса – 3 башенки с мостиками и балкончиками серии I. Над ними установлены двускатные крыши из дерева. В башнях предусмотрены прочные полы. Нижняя часть дополнена столиками и лавочками для отдыха и спокойных игр. К каркасам прикреплены 3 пластиковых ската. Установлены 2 деревянных рукохода в виде буквы П, скалодром, канатная лесенка, пластиковые игровые панели и крепкие штурвалы. Лесенка дополнена перилами, в верхней части башенок закреплены заборчики-ограждения.

Скаты могут быть красными, синими, жёлтыми или зелёными.

В комплект включены(длина/ширина/высота):

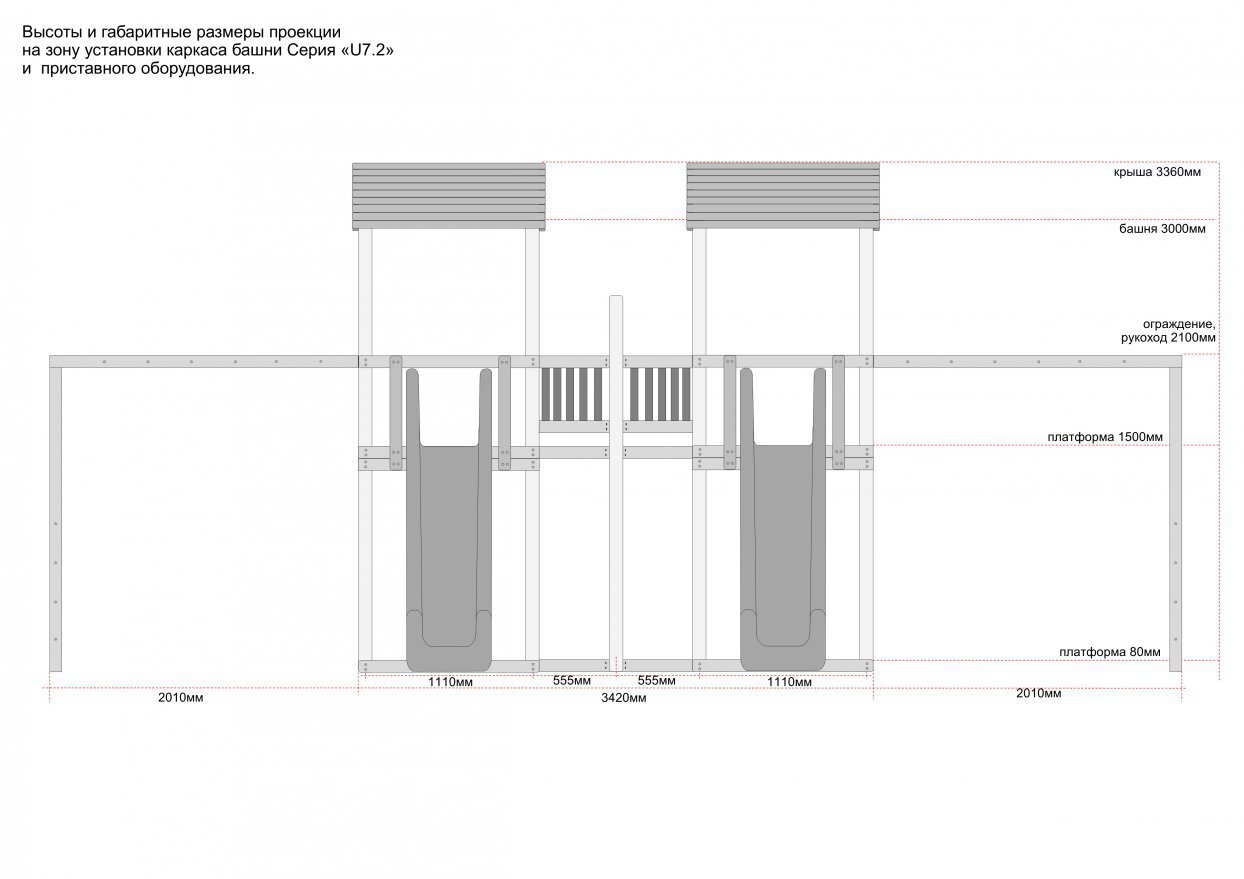

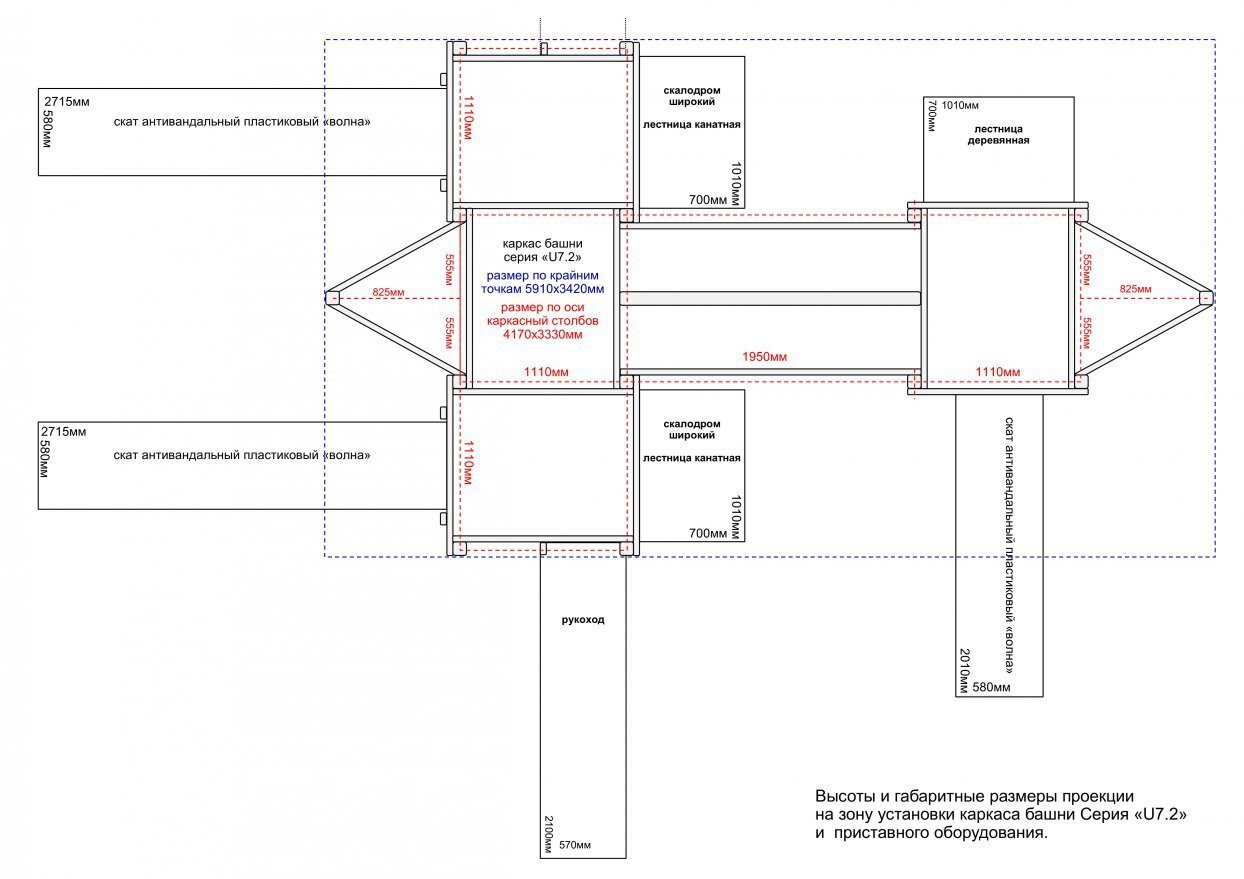

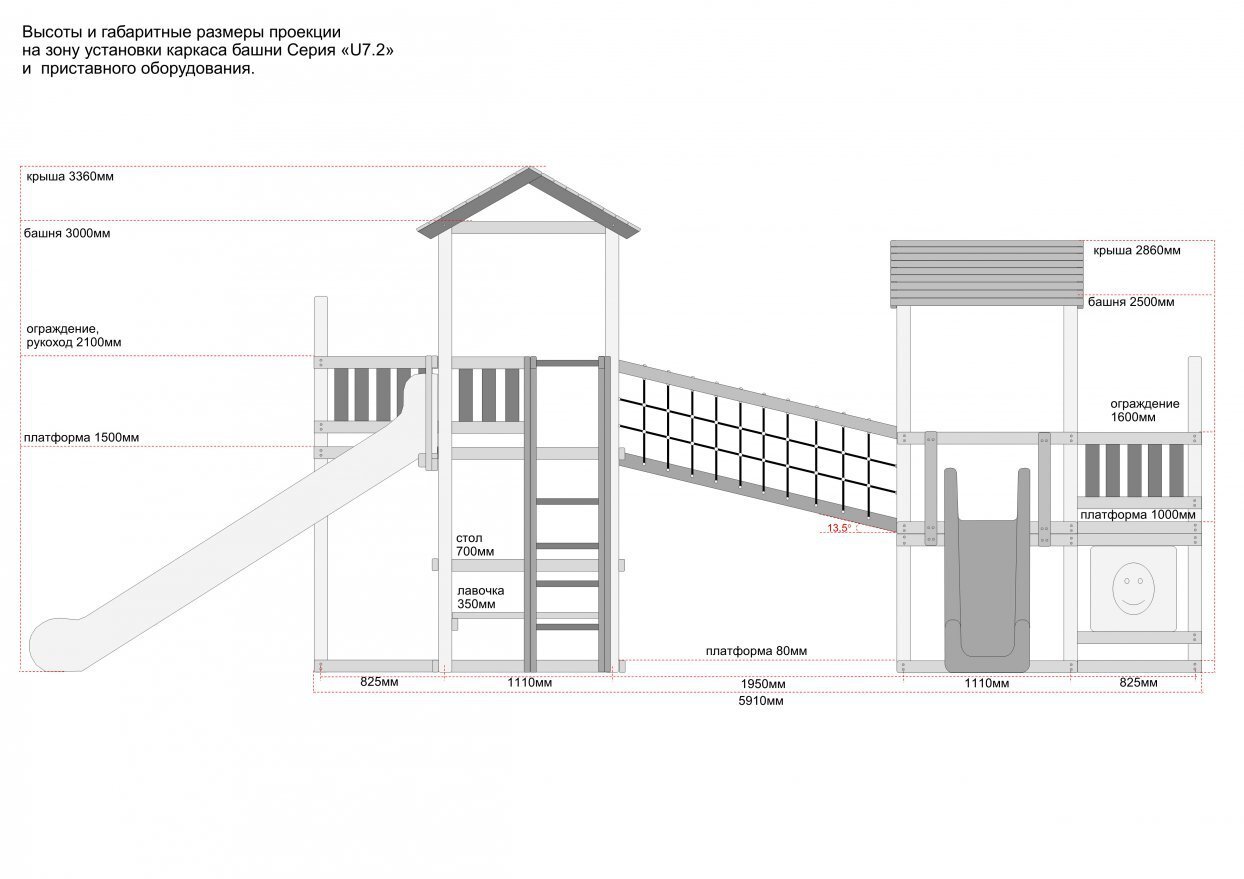

• каркас башенки серии I – 6010х3420х3000 мм (высота от уровня площадки – 3000 мм/2500 мм) – 1 ком.;
• центральная стойка – 80х40х2200 мм – 2 ком.;
• встроенный пол – 1200х940х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 8 ком.;
• встроенный угловой пол – 1000х825х60 мм (высота от уровня площадки – 80 мм и 1500 мм) – 4 ком.
• встроенный столик с лавочками – 2200х1280х700 мм (высота столика – 700 мм, лавочки – 350 мм) – 1 ком.;
• короткий заборчик – 6200х40х620 мм (высота от уровня платформы – 700 мм) – 2 ком.;
• забор для углового балкончика – 1020х40х620 мм (высота от уровня платформы – 700 мм) – 4 ком.;
• деревянная двускатная крыша с салатовым полотном – 1380х1280х470 мм (высота от уровня площадки – 3360 мм) – 3ком.;
• деревянная лесенка с 6 ступеньками – 1220х1010х160 мм (высота от уровня площадки – 1000 мм) – 1 ком.;
• деревянные перила для лесенки – 1650х40х490 мм (высота от уровня ступеней – 600 мм) – 1 ком.;
• ограждение над скатом – 1200х130х860 мм (высота от уровня платформы – 700 мм) – 3 ком.;
• пластиковый скат Bronco – 3270х580х570 мм (внутренняя ширина – 400 мм, высота бортиков – 150 мм; высота от уровня площадки – 1500 мм) – 2 ком;
• пластиковый волнообразный скат – 2000х550х270 мм (внутренняя ширина – 400 мм, высота бортиков – 150 мм; высота от уровня площадки – 1000 мм) – 1ком.; ОБРАТИТЕ ВНИМАНИЕ! Волнообразный скат отличается от 3D-изображения!
• П-образный деревянный рукоход – 2200х570х2200 мм (высота от уровня площадки – 2200 мм) – 2 ком.;
• широкий скалодром с 12 зацепами – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• канатная лесенка – 1650х1010х80 мм (высота от уровня площадки – 1500 мм) – 1 ком.;
• игровая панель из пластика и дерева – 1200х40х750 мм – 2 ком.;
• штурвал из стали и пластика – 450х450х134 мм – 2 ком.;
• арматурный анкер для основания площадки – 800 мм – 14 ком.;

Размеры конструкции:7900х7640х3360 мм; площадь – 60,4м²

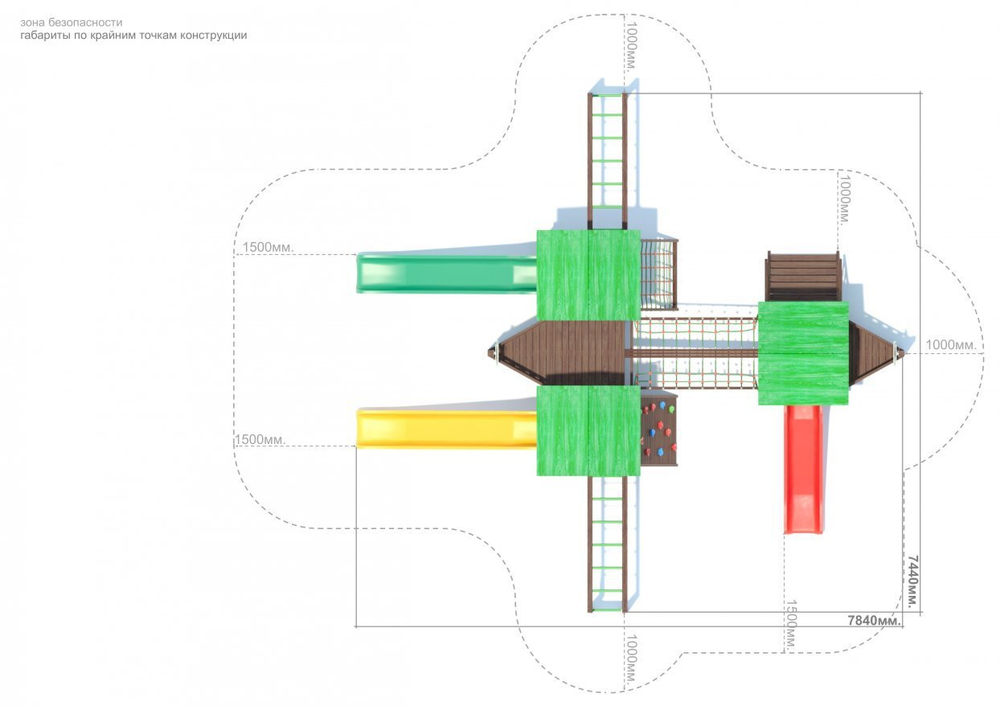

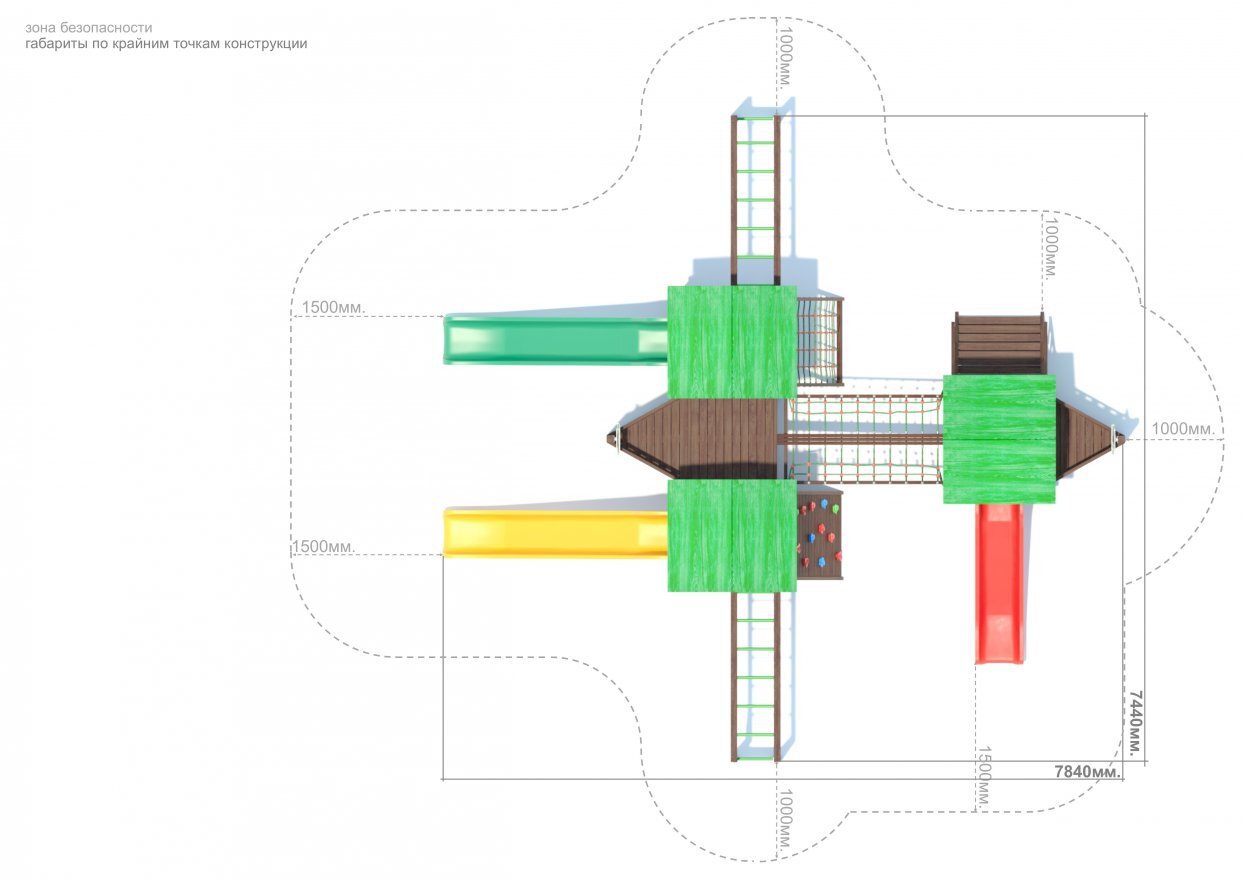

Размеры площадки с зоной безопасности:10900х10640 мм; площадь – 116м².

Для компании-перевозчика

• общая масса – 1254,2 кг; общий объём – 5,5м³;
• количество мест – 60 (самое длинное – 3270 мм, самое широкое – 600 мм, самое высокое – 600 мм);
• в жесткую обрешётку – прямой скат (масса – 38 кг, размеры – 3270х580х570 мм, объём – 1,1 м³) и волнообразный скат (масса – 30 кг, размеры – 2422х580х570 мм, объём – 0,8 м³)

Материалы:

клеёный и сращенный брус лиственницы (сечение – 90х90 мм); клеёный и сращенный брус лиственницы (сечение – 80х40 мм, доска-планкен из лиственницы (сечение – 90х20 мм). Специальная сушка в камере, влажность дерева – 8-16%. Покрытие – двухслойное: масло для террасной доски и восковая лазурь ADLER (цвета «орех» и «зелёное яблоко»). На торцах деталей – мастика. Обновление покрытия: при естественном износе – один раз в 2-3 года, при механическом повреждении – сразу после порчи.

Надёжные крепёжные и подвесные детали – из оцинкованной стали.

Фурнитура (горки, сиденья для качелей, игровые панели, канаты, крепежи)– от европейского производителя КВТ. Преимущество – долговечность, защита от выгорания, воздействия влаги и морозов. Скаты хорошо скользят, не нагреваются под солнцем.

Рекомендованная единовременная нагрузка на: игровую платформу – 350 кг, канатный мостик – 150 кг, деревянную лесенку – 100 кг, скалодром – 150 кг, канатную лесенку – 150 кг, рукоход – 150 кг, столик с лавочками – 200 кг, скат горки – 150 кг.

До и во время сборки:

Подготовьте поверхность для установки комплекса.

Выбирайте ровную площадку без растений и каких-либо построек. Она должна быть на расстоянии от оврагов, водоёмов, болотистой местности. Размеры площадки с учётом зоны безопасности: длина – 10900 мм, ширина – 10640 мм, площадь площадки S-116 м².

Для установки выбирайте естественный грунт средней плотности и выше, асфальтобетонное покрытие, газон с дренажом. Поверхность основания по крайним точкам конструкции: длина – 7900 мм, ширина – 7640 мм. Основание выравнивается по горизонту, допустимый уклон поверхности – 20 мм на 10 погонных метров. Бетонирование опор не требуется. Для фиксации отдельных элементов используются анкеры.

Собирайте комплекс самостоятельно, пользуясь инструкцией, или закажите услугу сборки от наших специалистов.

Особенность такого комплекса – в возможности зеркально менять местами некоторые элементы. При этом необходимо соблюдать границы зоны безопасности и особенности сборки.

Перед сборкой приготовьте стремянку, рулетку, карандаш, киянку, уровень, шуруповёрт со сверлом диаметром 4 мм, сверло или перо диаметром 10 мм, биты с насадками TORX, шестигранник, гаечные ключи. Перфоратор понадобится при установке на бетонное основание.
